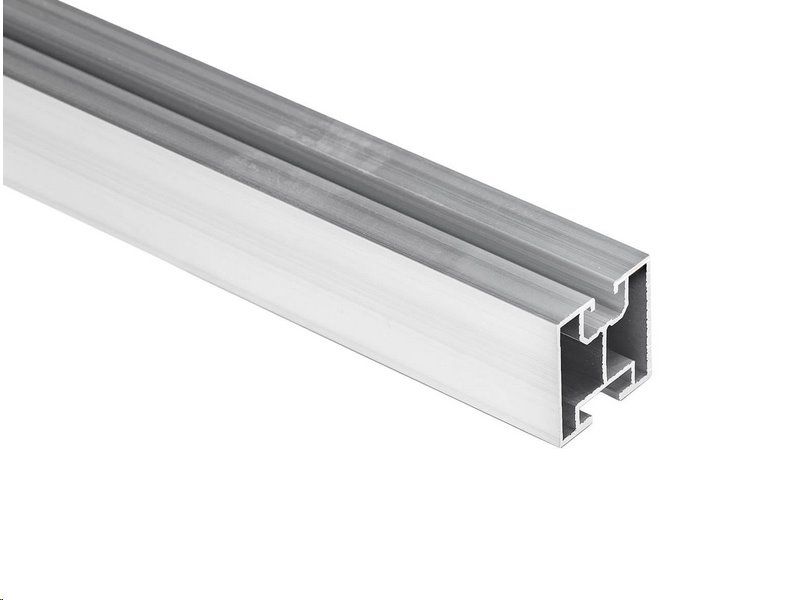

Montážny hliníkový profil H 40x40, dĺžka 2.22m pre kladivkový šroub (T)

Montážny hliníkový profil H 40x40, dĺžka 2.22m pre kladivkový skrutku (T)

Hliníkový profil pre montáž fotovoltaických panelov pre skrutku M10 s kladivkovou hlavou T.


Profily je možné odobrať osobne na predajni veľkoobchodu v Ostrave - Muglinove alebo ich zasielame cez TOPTRANS - individuálne nacenenie podľa množstva a vzdialenosti.


Montážny profil je vyrobený z hliníkovej zliatiny najvyššej kvality. Vysoká presnosť výroby a zvýšená hrúbka steny zaisťujú bezpečné a trvanlivé upevnenie zariadení pre solárnu energiu.

Lišta bola prispôsobená na upevnenie fotovoltaických panelov pomocou stredových a koncových držiakov. Na pripevnenie panelov na profil potrebujete stredové a koncové úchyty/svorky, ktoré k profilu pripevníte imbusovými skrutkami M8 a štvorcovými maticami M8, ktoré sú predávané samostatne - viď odporúčané príslušenstvo.

Držiaky sa pripevňujú k hornému kanálu lišty pomocou imbusových skrutiek M8 a posuvného prvku do drážky M8 s pružinovou guľôčkou - viď odporúčané príslušenstvo.

Spodný kanál (pre kladivkový T skrutku) umožňuje upevnenie profilu na:

• montážne adaptéry pre dvojité skrutky
• strešné konzoly
• držiaky alebo iné montážne prvky

Montáž profilu k hákom/držiakom

Vykonáva sa pomocou skrutiek M10 s kladivkovou T hlavou a matice M10 s ozubeným límcom - viď odporúčané príslušenstvo.

Pre jeden profil o dĺžke 2.22 m stačí pri štandardných podmienkach 2 háky či držiaky (v závislosti od typu strechy). V podmienkach silného vetra alebo väčšej snehovej pokrývky odporúčame inštalovať profil na 3 háky/držiaky.

Technické údaje

•  dĺžka: 2200 mm
•  výška: 40 mm
•  šírka: 40 mm
•  hrúbka profilového plechu: 1.2 mm
•  hmotnosť profilu: 1.8 kg

Výhody použitia profilov 40x40:


•  ľahká a rýchla montáž
•  vysoká sila
•  ľahkosť konštrukcie
•  nie je potrebné vŕtať do profilov a panelov
•  estetika a vysoká kvalita

Použitie montážnych profilov


•  šikmé strešné konštrukcie
•  konštrukcie plochých striech
•  pozemné stavby


Materiál profilu


Hliník 6060 T6, ktorý je približne o 30 % pevnejší ako hliníková zliatina 6060 PA38.


Príslušenstvo pre montáž profilu


Spodný kanál

Spodný kanál v pv profile 40x40 mm umožňuje montáž na šikmú strechu, plochú strechu alebo pozemnú konštrukciu. Vďaka použitiu skrutky M10 s kladivkovou hlavou T môžeme profil priskrutkovať k montážnym prvkom, ako sú strešné držiaky, montážne trojuholníky alebo adaptéry. Podľa potreby možno na montáž použiť skrutky M10 rôznych dĺžok. (M10x25, M10x30)

Horný kanál

Na horný kanál môžeme namontovať stredové alebo koncové svorky, ktoré fotovoltaické panely pritlačia a pridržia. Svorky sa montujú pomocou imbusových skrutiek M8 a matice M8. (M8x25, M8x30, M8x35)
