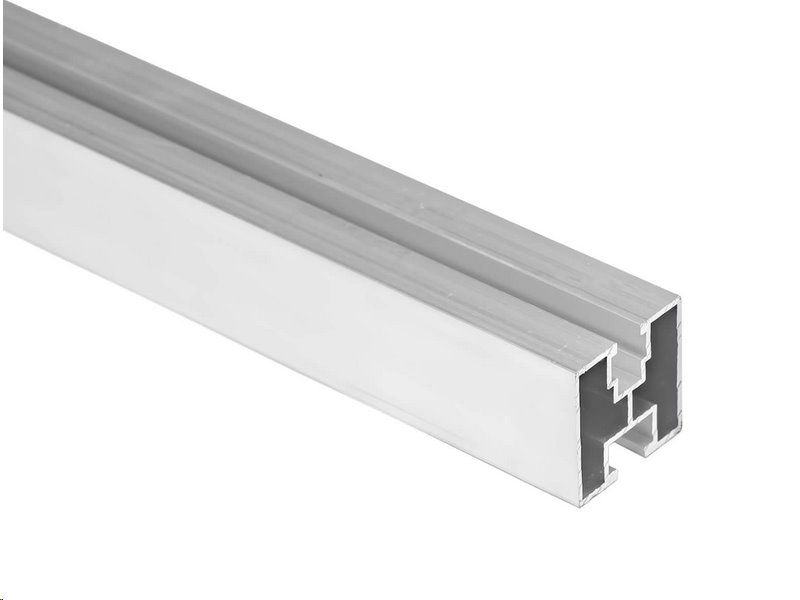

Montážny hliníkový profil H 40x40, dĺžka 2.22m pre M10 šesťhrannú hlavu

Montážny hliníkový profil H 40x40, dĺžka 2.22m pre M10 šesťhrannú hlavu

Hliníkový pv profil na montáž fotovoltaických panelov pre skrutku M10 so šesťhrannou hlavou.


Profily je možné odobrať osobne na predajni veľkoobchodu v Ostrave - Muglinove alebo ich posielame cez TOPTRANS - individuálne nacenenie podľa množstva a vzdialenosti.


Na pripevnenie profilu k hákom/držiakom sú potrebné šesťhranné skrutky M10 a matice M10, ktoré sú predávané samostatne - viď odporúčané príslušenstvo.

Na jeden profil o dĺžke 2.22 m stačí pri štandardných podmienkach 2 háky či držiaky (v závislosti od typu strechy). V podmienkach silného vetra alebo väčšej snehovej pokrývky odporúčame inštalovať profil na 3 háky/držiaky.

Na pripevnenie panelov na profil potrebujete stredové a koncové úchyty/svorky, ktoré k profilu pripevníte imbusovými skrutkami M8 a štvorcovými maticami M8, ktoré sú predávané samostatne - viď odporúčané príslušenstvo.

Technické údaje

•  výška: 40 mm
•  šírka: 40 mm
•  hrúbka profilového plechu: 1.2 mm
•  horný kanál: pre štvorcovú maticu M8
•  spodný kanál: pre šesťhrannú skrutku M10

Výhody použitia profilov pv 40x40:


•  jednoduchá a rýchla montáž
•  vysoká sila
•  ľahkosť konštrukcie
•  nie je potrebné vŕtať do profilov a panelov
•  estetika a vysoká kvalita

Použitie montážnych profilov


•  šikmé strešné konštrukcie
•  konštrukcie plochých striech
•  pozemné stavby


Materiál profilu


Hliník 6060 T66, ktorý je približne o 30 % pevnejší ako hliníková zliatina 6060 PA38.


Rozmery jedného montážneho profilu


• dĺžka: 2200 mm
• výška: 40 mm
• šírka: 40 mm
•  hmotnosť profilu: 1.8 kg


Príslušenstvo na montáž profilu


Spodný kanál

Spodný kanál v pv profile 40x40 mm umožňuje montáž na šikmú strechu, plochú strechu alebo pozemnú konštrukciu. Vďaka použitiu skrutky so šesťhrannou hlavou M10 môžeme profil priskrutkovať k montážnym prvkom, ako sú strešné držiaky, montážne trojuholníky alebo adaptéry. Podľa potreby možno na montáž použiť skrutky M10 rôznych dĺžok. (M10x25, M10x30)

Horný kanál

Na horný kanál môžeme namontovať stredové alebo koncové svorky, ktoré fotovoltaické panely pritlačia a podržia. Svorky sa montujú pomocou imbusových skrutiek M8 a matice M8. (M8x25, M8x30, M8x35)
