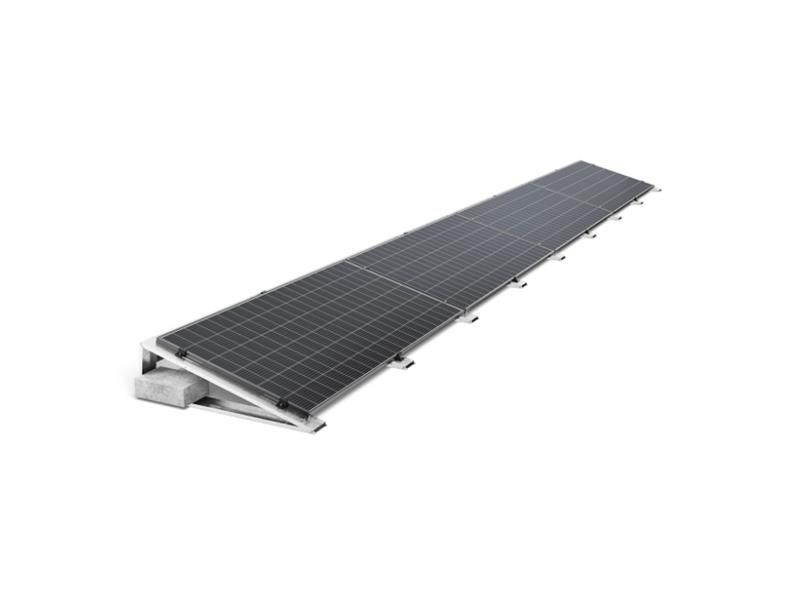

Montážny systém pre panely na rovnú strechu 15° PB-096

Ide o nadrozmerný tovar, na ktorý sa nevzťahuje doprava zadarmo. Doba dodania od vytvorenia objednávky sa môže predĺžiť o 3-4 pracovné dni.

Systém PB-096 je riešením na montáž veľkých modulov. Určené na inštalácie orientované na juh.
- sklon 15°
- južná orientácia

Súprava obsahuje:
- trojuholníkový držiak 15 stupňov - 5 ks
- balenie so skrutkami -1 ks
- balenie so skrutkami pre veternú zábranu -1 ks

- pre uchytenie panelov je potreba koncových a stredových úchytov, v závislosti od veľkosti rámu panelu


NUTNÉ KÚPIŤ:

Koncový úchyt

14562381 - Nastaviteľný koncový úchyt čierny 30x42,5x50mm - 4 ks
14562380 - Skrutka s valcovou hlavou M8x35 DIN912 A2 - 4 ks
14562378 - Podložka plochá typu "S" M8 DIN9250 A2 - 4 ks
14562377 - Matica obdĺžniková 10x40x10 - 4 ks

Stredový úchyt

14562133 - Stredný úchyt s uzemňovacími kolíkmi čierny 41x50 - 6 ks
14562379 - Skrutka imbus M8x45 DIN912 A2 - 6 ks
14562378 - Podložka plochá typu "S" M8 DIN9250 A2 - 6ks
14562377 - Matica obdĺžniková 10x40x10 - 6 ks

Veterná zábrana k montážnemu systému : 04291021 / 04291050 / 04291231 / 04291103 a závažia

- max. možná veľkosť inštalovaného panelu je 1708-2280 x 1025-1135 mm
- pokiaľ je veľkosť inštalovaného panelu väčšia ako 200 cm dĺžky = zostava len pre 2 panely
- doplnkové ukotvenie 04290101 + skrutky a matice.

Odporúčame: gumová izolácia pre plochú strechu 333x120x6 - 15 kusov

Upozornenie: zostavenie systému vyžaduje odbornú montáž.
