Montážny systém pre solárne ohrev vody (5 panelov, škridlová strecha)

Hľadáte spoľahlivú a kompletnú konštrukciu na inštaláciu solárneho ohrevu vody bez nutnosti zdĺhavého výberu jednotlivých komponentov? Pripravili sme pre vás kompletnú montážnu sadu navrhnutú na mieru pre inštaláciu 5 fotovoltaických panelov (napr. TRINA 455 Wp s 30 mm rámom) na šikmé strechy s klasickou škridlovou krytinou.

Súčasťou dodávky je nielen kompletná hliníková a nerezová nosná konštrukcia, ale aj vopred zapojený rozvádzač s kompletnou DC poistkou a kombinovanou prepäťovou ochranou (T1+T2), ktorý zabezpečí maximálnu bezpečnosť celého systému.

Prečo si vybrať práve túto montážnu sadu? • Všetko v jednom balení: Ušetríte čas aj peniaze za samostatný nákup desiatok skrutiek, profilov, háčikov a zabezpečovacích prvkov.
• Vysoká odolnosť a životnosť: Kvalitné hliníkové profily a komponenty z nehrdzavejúcej ocele A2 zaručujú dlhú životnosť aj v náročných poveternostných podmienkach.
• Nastaviteľné strešné háky (VARIO): Dvojitá možnosť nastavenia umožňuje ľahké vyrovnanie nerovností strešnej krytiny a zabezpečuje pevné ukotvenie do krovu.
• Elegantný vzhľad: Čierne eloxované úchyty skvele ladia s modernými solárnymi panelmi s čiernym rámom (Full Black / Black Frame).
• Bezpečnosť na prvom mieste: Súčasťou sady je predinštalovaná rozvodná skriňa DC s prepäťovou ochranou najvyššej triedy T1+T2 pre 1 reťazec, ktorá spoľahlivo chráni menič aj celú domácnosť pred prepätím a následkami úderu blesku.

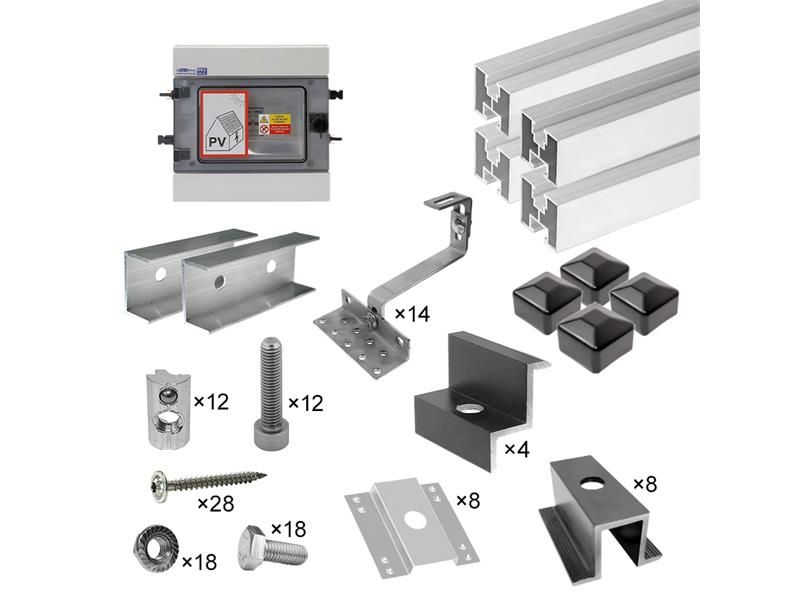

Obsah kompletnej sady: Nosná konštrukcia a ukotvenie: - 4x 14562340 Hliníkový montážny H-profil 40x40 mm, 3,60 m, strieborný
- 2x 14562183 Spojka pre montážne profily 40x40, strieborná - 14x 14562273 Strešný hák na upevnenie solárneho panelu VARIO 5.1, 2x nastaviteľný
- 28x 14562249 Skrutka TCS M8x60 A2 - 18x 14562179 Šesťhranná skrutka M10x25 A2
- 18x 14562147 Šesťhranná matica s okrajom z nehrdzavejúcej ocele M10, ozubená - 4x 14562191 Koncová krytka profilu, plast II, čierna

Upevnenie panelov a uzemnenie: - 4x 14562184 Koncový úchyt, čierny, 30 mm - 8x 14562185 Stredný univerzálny úchyt, čierny
- 12x 14562248 Imbusová skrutka M8x30 A2
- 12x 14562177 Posuvná matica s guličkou M8 - 8x 14562152 Uzemňovacia podložka k solárnemu panelu

Elektroinštalácia a ochrana: - 1x 04290261 Rozvádzač RFVE-DC1-1-T12-1 string – trieda ochrany I+II Odporúčania k montáži:

1. Upevnenie háčikov: Háčiky VARIO 5.1 rozmiestnite rovnomerne na krokvy pod strešné tašky. Vzdialenosť háčikov prispôsobte rozstupu krovu a konkrétnej snehovej/veterné oblasti.
2. Vyrovnanie profilov: Pomocou dvojitého nastavenia výšky na háku VARIO vyrovnajte hliníkové H-profily do dokonalej roviny.
3. Inštalácia elektroinštalácie: Rozvádzač DC umiestnite v blízkosti regulátora ohrevu vody / meniča a nezabudnite ho riadne prepojiť s hlavným ekvipotenciálnym vyrovnaním (uzemnením) objektu.
