Motor tažný HARL 3612+, dĺžka taženia 12"

Ťahový motor HARL 3612+: Výkonný pomocník pre automatizáciu


Objavte spoľahlivý a univerzálny ťahový motor HARL 3612+, ktorý je ideálny pre širokú škálu aplikácií. Od priemyselnej automatizácie po ovládanie okien, brán či bránok – tento motor je vďaka svojim vlastnostiam a starostlivému spracovaniu perfektnou voľbou pre profesionálne i domáce projekty.


Hlavné výhody:

• Dobré prevedenie
• Vstavaný impulzátor umožňuje elektronickým systémom presne určiť polohu pohonu
• Stabilná prevádzka pohonu
• Pohodlné kĺbové uchytenie
• Menovité napätie 36V DC
• Odolnosť voči poveternostným podmienkam
• Plné nastaviteľný výsuv (možno nastaviť od niekoľkých mm až po nominálnu hodnotu výsuvu)
• Všestranné použitie, jedinečná univerzálnosť

Pohony možno využiť na automatické ovládanie:

• Automatizačných prvkov
• Lineárnych prvkov strojov
• Okien, dverí a bránok
• Elektrární
• Zdvihákov motocyklov, motorov apod.
• Solárnych kolektorov nastavených kolmo na slnko
• Strojov a poľnohospodárskych vozidiel
• V inteligentných budovách

Možnosti ovládania:

• Diaľkovo pomocou rádiového signálu – ovládanie cez diaľkový ovládač
• Tlačidlami na vodičoch
• Automaticky na základe času alebo senzorov

Obsah balenia:

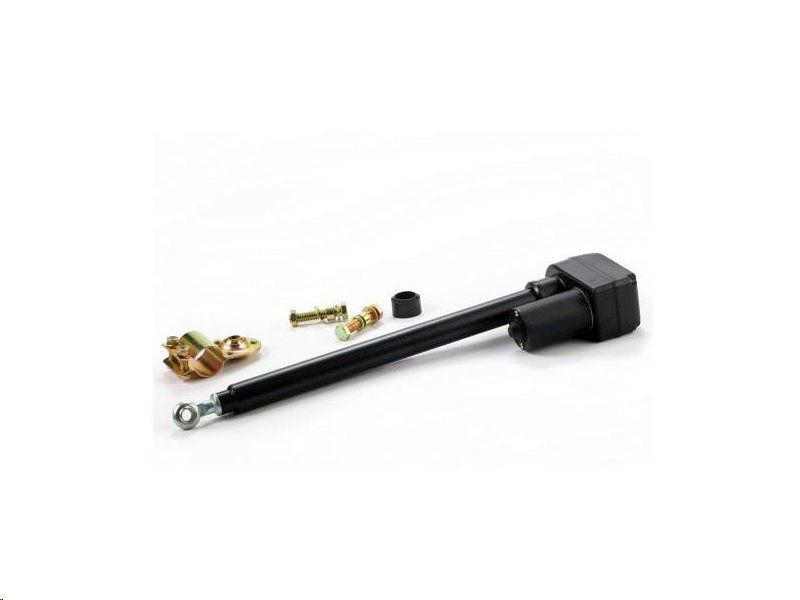

• Pohon Super Power Jack
• Kĺbové uchytenie na rameno – objímka
• Upevňovacie skrutky
• Gumové tesnenie na koncovku ramena

Technické údaje

• Dĺžka: 555 mm
• Rýchlosť: 7,5 mm/s
• Rozlíšenie impulzátora: 48 imp/cal
• Sila: 2000 N (200 kg)
• Dĺžka výsuvu (L): 300 mm
• Napájacie napätie: 36 V DC
• Maximálny prúd: 1,5 A
• Koncové spínače: Nastaviteľné
• Trieda ochrany: IP52 (ochrana proti prachu a kvapkám vody pod uhlom)
• Prevádzková teplota: -25 °C až +65 °C
• Pracovný cyklus: 10% (max. 2 min. nepretržitej prevádzky)
• Spätná väzba: Pulzný generátor
• Hmotnosť: 3 kg

Nastavenie pracovného rozsahu


Pracovný rozsah možno nastaviť pomocou koncových spínačov, ktoré sa nachádzajú vo vnútri pohonu pod ochranným krytom upevneným štyrmi skrutkami.

1. Spätné zasunutie pohonu – Zasuňte pohon tak, aby bol spodný koncový spínač stlačený. Držte výsuvný tŕň, aby sa neotáčal.
2. Nastavenie počiatočnej polohy – Akonáhle je spodný spínač aktivovaný, vyšroubujte výsuvný tŕň na požadovanú východiskovú pozíciu pohonu.
3. Nastavenie koncovej polohy – Po nastavení východiskového bodu vysuňte pohon elektricky na miesto, kde sa má zastaviť. Opäť držte výsuvný tŕň, aby sa neotáčal.
4. Zriadenie horného koncového spínača – Akonáhle pohon dosiahne požadovanú koncovú polohu, povoľte skrutku hornej vačky a otáčajte ju, kým sa nespustí druhý koncový spínač.
5. Upevnenie vačky – Držte vačku v tejto polohe a dotiahnite upevňovaciu skrutku.


Upozornenie!

Pri vyššie uvedenom postupe je potrebné dbať na zvýšenú opatrnosť, pretože nesprávne nastavenie koncových spínačov môže spôsobiť poškodenie konštrukcie, ktorú pohon ovláda, alebo poškodenie prevodovky samotného pohonu.

Dôležité:

Po pripojení napájania musí byť zabránené otáčaniu výsuvného tŕňa, pretože to môže narušiť správne nastavenie štartovacieho a koncového bodu pohonu. Ak sa tŕň otáča, je potrebné znova vykonať nastavenie koncových spínačov podľa vyššie opísaného postupu.

Lineárne aktuátory – základné informácie


Lineárne pohony (aktuátory) zo série Super Power Jack sa vyznačujú precíznym spracovaním a nadpriemernými parametrami. Sú široko používané v poľnohospodárskych strojoch a špecializovaných zariadeniach, ktoré musia spĺňať prísne normy. Vďaka prehľadnému návodu je ich montáž a prevádzka veľmi jednoduchá.

Pre zaistenie bezpečnosti sú vybavené koncovými spínačmi, ktoré umožňujú presné riadenie pohybu. Smer vysunutia a zasunutia sa mení zmenou polarity napájania. Pohon využíva jednosmerný motor (DC).

V prípade akýchkoľvek otázok vám radi pomôžeme s výberom vhodnej dĺžky vysunutia a poradíme s montážou a možným využitím produktu.


Čo je to lineárny aktuátor?


Elektrický lineárny aktuátor je zariadenie, ktoré využíva malé elektromotory na premenu rotačného pohybu na pohyb lineárny. Tento prevod je možný vďaka závitovej konštrukcii vo vnútri zariadenia.

V niektorých aplikáciách sa namiesto bežného motora používa lineárny motor, ktorý funguje na princípe elektromagnetizmu. Vďaka tomu možno dosiahnuť:

• vysokú rýchlosť,
• precízne polohovanie,
• vysoké zrýchlenie bez vplyvu zotrvačnosti a trenia.

Mnoho lineárnych aktuátorov má tiež samozamykací mechanizmus, čo znamená, že udrží zaťaženie aj po odpojení napájania.


Použitie lineárnych aktuátorov


Lineárne aktuátory sa používajú v mnohých odvetviach, napríklad:

• Automobilový priemysel – centrálne zámky, elektrické ovládanie dverí a okien, posuvné strechy.
• Domáca automatizácia – inteligentné ovládanie dverí, okien, žalúzií, výsuvné televízne mechanizmy.
• Priemyselná automatizácia – výrobné linky, manipulátory a CNC stroje.
• Poľnohospodárstvo – ovládanie mechanických prvkov poľnohospodárskych strojov.
• Robotika – presné riadenie pohybu v automatizovaných systémoch.

Mnoho modelov podporuje bezdrôtové ovládanie, napríklad pomocou rádiových modulov alebo diaľkových ovládačov.


Druhy lineárnych aktuátorov


Existuje mnoho typov elektrických pohonov, ktoré sa líšia napájacím napätím a ďalšími parametrami:

• 12V DC – najbežnejšie, vhodné pre menšie aplikácie (napr. v automobiloch).
• 24V DC – často používané v priemyselných aplikáciách a domácej automatizácii.
• 36V DC – výkonnejšie modely určené pre väčšie zaťaženie.

Pre správne fungovanie aktuátora je potrebné ho prispôsobiť konkrétnej aplikácii, najmä:

• potrebnej sile (momentu),
• rýchlosti lineárneho pohybu,
• dĺžke výsuvu.

Niektoré modely sú navyše vybavené koncovými spínačmi, ktoré chránia mechanizmus pred preťažením, alebo potenciometrami pre spätnú väzbu o polohe aktuátora.


Výber správneho lineárneho aktuátora


Pri výbere vhodného aktuátora je kľúčové poznať nasledujúce parametre:

• Napájacie napätie (12V, 24V, 36V)
• Rýchlosť pohybu (v mm/s)
• Zaťaženie (silu), ktorú má aktuátor prenášať
• Dĺžku výsuvu (mm)

Uvedené hodnoty sú maximálne hodnoty namerané v laboratórnych podmienkach. V reálnej prevádzke je potrebné zohľadniť:

• Frekvenciu použitia – častejšie použitie zvyšuje nároky na chladenie a životnosť.
• Mechanickú záťaž – odpor ložísk, ozubených kolies, remeňov a ďalších súčastí môže zvýšiť požadovanú silu.
• Smer zaťaženia – uvedená maximálna sila platí pre vodorovné zaťaženie (pohyb vpred/vzad). Pri vertikálnom zdvihu je potrebné počítať s polovičnou hodnotou zaťaženia.
