Motor tažný HARL 3618+, dĺžka výtahu 18"

Tahový motor HARL 3618+: Výkonný pomocník pre automatizáciu


Objavte spolohlivý a univerzálny tahový motor HARL 3618+, ktorý je ideálny pre širokú škálu aplikácií. Od priemyselnej automatizácie po ovládanie okien, brán alebo bránie – tento motor je vďaka svojim vlastnostiam a precvičenému spracovaniu perfektnou voľbou pre profesionálne aj domáce projekty.


Hlavné výhody:

• Dobré spracovanie
• Vestavovaný impulzný snímač umožňuje elektronickým systémom presne určiť polohu pohonu
• Stabilný prevádzka pohonu
• Pohodlné klbové uchopenie
• Nominačné napätie 36V DC
• Odolnosť voči poveternostným podmienkam
• Celkom nastavitelný výsuv (možno nastaviť od niekoľkých mm až po nominálnu hodnotu výsuvu)
• Všestranné použitie, jedinečná univerzálnosť

Pohony je možné využiť na automatické ovládanie:

• Automatizačných prvkov
• Lineárnych prvkov strojov
• Okien, dverí a brán
• Elektrární
• Zdviháčov motocyklov, motorov atď.
• Solárnych kolektorov nastavených kolmo k slnku
• Strojov a zemědělských vozidiel
• V inteligentných budovách

Možnosti ovládania:

• Vzdialene pomocou rádiového signálu – ovládanie cez vzdialený ovladač
• Tlačidlá na vodičoch
• Automaticky na základe času alebo senzorov

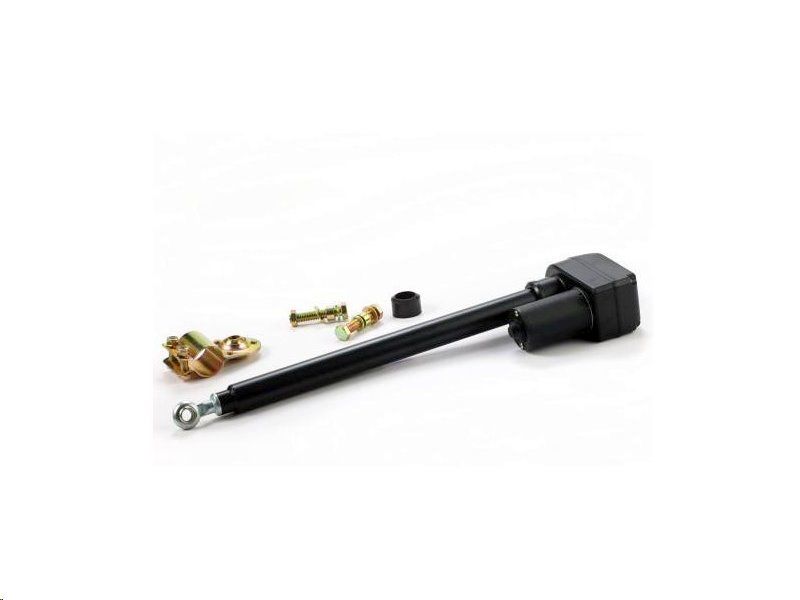

Zahrnutie balenia:

• Pohon Super Power Jack
• Klbové uchopenie na rameno – objímka
• Upevňovacie šrouby
• Gumové tescenie na koncovku ramena

Technické údaje

• Dĺžka: 705 mm
• Rýchlosť: 7,5 mm/s
• Rozlíšenie impulzného snímača: 48 imp/cal
• Sila: 2000 N (200 kg)
• Dĺžka výsuvu (L): 460 mm
• Napájací napätie: 36 V DC
• Maximálny prúd: 1,5 A
• Koncové spínače: Nastaviteľné
• Trieda ochrany: IP52 (ochrana pred prachom a kapkami vody pod uhlom)
• Prevádzková teplota: -25 °C až +65 °C
• Pracovný cyklus: 10% (max. 2 min. nepretržitého prevádzky)
• Zpätná vazba: Pulzný generátor
• Hmotnosť: 3.4 kg



Nastavenie pracovného rozsahu


Pracovný rozsah je možné nastaviť pomocou koncových spínačov, ktoré sa nachádzajú vo vnútri pohonu pod ochranným krytom upevneným štyrmi šroubmi.

1. Zpätné vloženie pohonu – Vložte pohon tak, aby bol dolný koncový spínač stlačený. Držte výsuvný trn, aby sa neotočil.
2. Nastavenie počiatočnej polohy – Keď je dolný spínač aktivovaný, vyšroubujte výsuvný trn na požadovanú východzú pozíciu pohonu.
3. Nastavenie koncovej polohy – Po nastavení východzého bodu vysuňte pohon elektricky na miesto, kde sa má zastaviť. Opäť držte výsuvný trn, aby sa neotočil.
4. Nastavenie horného koncového spínača – Keď pohon dosiahne požadovanú koncovú polohu, uvoľnite šroub horného váčku a otáčajte ním, dokým sa nespustí druhý koncový spínač.
5. Upevnenie váčku – Držte váčok v tejto polohe a dotiahnite upevňovací šroub.


Poznámka!

Pri vyššie uvedenom postupe je nutné dbať na zvýšenú opatrnosť, pretože nesprávne nastavenie koncových spínačov môže spôsobiť poškodenie konštrukcie, ktorú pohon ovláda, alebo poškodenie prevodovky samotného pohonu.

Dôležité:

Po pripojení napájania musí byť zabránené otáčanie výsuvného trnu, pretože to môže narušiť správne nastavenie štartovacieho a koncového bodu pohonu. Ak sa trn otáča, je nutné znovu vykonať nastavenie koncových spínačov podľa vyššie popísaného postupu.



Lineárne aktuátory – základné informácie


Lineárne pohony (aktuátory) zo série Super Power Jack sa vyznačujú presným spracovaním a nadpriemernými parametrami. Sú široko používané v zemědělských strojoch a špecializovaných zariadeniach, ktoré musia splňovať prísne normy. Díky prehľadnému návodu je ich inštalácia a prevádzka veľmi jednoduchá.

Pre zabezpečenie bezpečnosti sú vybavené koncovými spínačmi, ktoré umožňujú presné riadenie pohybu. Smer vysunutia a zasunutia sa mení zmenou polarity napájania. Pohon využíva striedavý motor (DC).

V prípade akýchkoľvek otázok vám rád pomôžeme s výberom vhodnej dĺžky vysunutia a poradíme s inštaláciou a možným použitím produktu.


Čo je to lineárny aktuátor?


Elektrický lineárny aktuátor je zariadenie, ktoré využíva malé elektromotory na premenu rotácie na lineárny pohyb. Tento prechod je možný vďaka šroubovitej konštrukcii vo vnútri zariadenia.

V niektorých aplikáciách sa namiesto bežného motora používa lineárny motor, ktorý funguje na princípe elektromagnetizmu. Díky tomu je možné dosiahnuť:

• vysokú rýchlosť,
• presné polohovanie,
• vysoké zrýchlenie bez vplyvu setrvačnosti a trenia.

Mnoho lineárnych aktuátorov má takisto samozakladačský mechanizmus, čo znamená, že udrží záťaž aj po odpojení napájania.


Použitie lineárnych aktuátorov


Lineárne aktuátory sa používajú v mnohých odvetviach, napríklad:

• Automobilový priemysel – centrálny zámok, elektrické ovládanie dverí a okien, posuvné strechy.
• Domáca automatizácia – inteligentné ovládanie dverí, okien, žalúzií, vysúvacích televíznych mechanizmov.
• Priemyselná automatizácia – výrobné linky, manipulátory a CNC stroje.
• Zemědělství – ovládanie mechanických prvkov zemědělských strojov.
• Robotika – presné riadenie pohybu v automatizovaných systémoch.

Mnoho modelov podporuje bezdrôtové ovládanie, napríklad pomocou radiotechnických modulov alebo vzdialených ovladačov.


Druhy lineárnych aktuátorov


Existuje veľa typov elektrických pohonných systémov, ktoré sa líšia napájacím napätím a ďalšími parametrami:

• 12V DC – najbežnejší, vhodné pre menšie aplikácie (napr. v automobiloch).
• 24V DC – často používané v priemyselných aplikáciách a domácej automatizácii.
• 36V DC – výkonnejšie modely určené pre väčšie záťaže.

Pre správne fungovanie aktuátora je potrebné ho pripraviť na konkrétnu aplikáciu, najmä:

• potrebnú silu (moment),
• rýchlosť lineárneho pohybu,
• dĺžku výsuvu.

Niektoré modely sú navyše vybavené koncovými spínačmi, ktoré chránia mechanizmus pred preťažením, alebo potenciometermi pre zpätnú väzbu o polohe aktuátora.


Výber správneho lineárneho aktuátora


Pri výbere vhodného aktuátora je kľúčové poznať nasledujúce parametre:

• Napájací napätie (12V, 24V, 36V)
• Rýchlosť pohybu (v mm/s)
• Záťaž (silu), ktorú má aktuátor preniesť
• Dĺžka výsuvu (mm)

Uvedené hodnoty sú maximálne hodnoty merané v laboratórnych podmienkach. V reálnom prevádzkovom prostredí je potrebné zohľadniť:

• Frekvenciu použitia – častejšie použitie zvyšuje nároky na chladenie a životnosť.
• Mechanické zaťaženie – odpor ložísk, ozubených kol, remienkov a ďalších súčastí môže zvýšiť požadovanú silu.
• Smer zaťaženia – uvedená maximálna sila platí pre vodorovné zaťaženie (pohyb dopredu/vzad). Pri vertikálnom zdvihu je potrebné počítať s polovičnou hodnotou zaťaženia.
