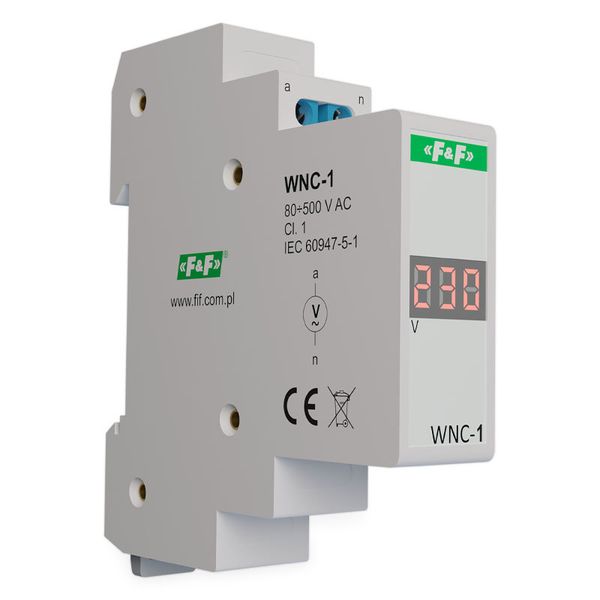

Voltmetr jednofázový F&F WNC-1 na DIN lištu

Voltmeter jednofázový F&F WNC-1 na DIN lištu

Digitálny indikátor napätia WNC-1 slúži k prehľadnému zobrazeniu napätia v jednofázovej elektrickej sieti. Zařadenie je určené na montáž do rozvádzačov na štandardnú DIN lištu a umožňuje súčasné sledovanie napätia v jednej fáze. Nameralé hodnoty sú zobrazené na prehľadnom LED displeji, ktorý zobrazuje napätie v fáze v reálnom čase.

Aktualizácia merania prebieha niekoľkokrát za sekundu a napätie je zobrazené s rozlíšením 1 V. Merané napätie zároveň slúži ako napájanie samotného zariadenia, takže nie je potrebný externý zdroj.

Dankompačným rozmierom (1 modul) a jednoduchým pripojením je indikátor vhodný pre použitie v priemyselných rozvádzačoch, automatizačných systémoch aj bežných elektroinštaláciách, kde je potrebná rýchla kontrola prítomnosti a hodnoty napätia jednotlivých fází.


Technické špecifikácie

• Typ zariadenia: digitálny jednofázový voltmetr - indikátor napätia

• Rozsah meraného napätia: 80 – 500 V AC

• Frekvencia siete: 50 / 60 Hz

• Displej: 1× trojciferný 7segmentový LED displej

• Rozlíšenie merania: 1 V

• Presnosť merania: ±1 % (±1 číslica)

• Počet meracích kanálov: 1 fáza

• Aktualizácia merania: cca 5× za sekundu

• Napájenie: z meraného napätia

• Prikon: max. 5 VA (cca 1 W)

• Pripojenie vodičov: šroubové svorky

• Max. prierez vodiča: 1,5 mm²

• Montáž: DIN lišta TH-35

• Šírka: 1 modul (18 mm)

• Prevádzková teplota: −5 až +40 °C

• Stupeň krytia: IP20
