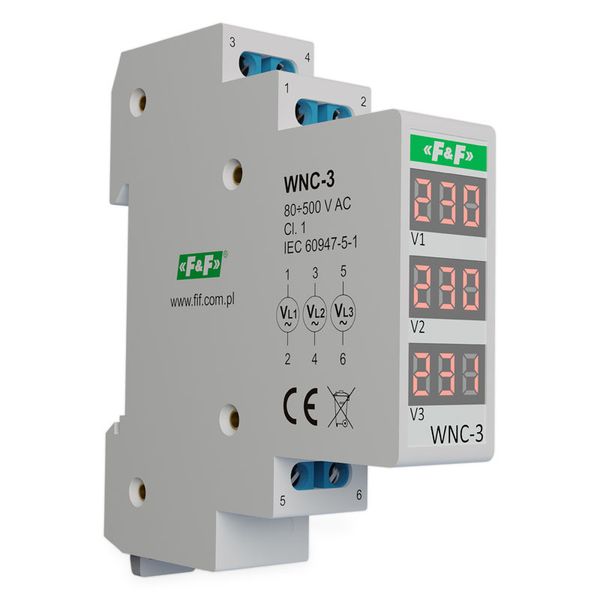

Voltmetr trojfázový F&F WNC-3 na DIN lištu

Voltmetr trojfázový F&F WNC-3 na DIN lištu

Digitálny indikátor napätia WNC-3 slúži na prehľadné zobrazenie napätia v trojfázovej elektrickej sieti. Prístroj je určený na montáž do rozvádzačov na štandardnú DIN lištu a umožňuje súčasné sledovanie napätia vo všetkých troch fázach. Namerané hodnoty sú zobrazované na trojici prehľadných LED displejov, ktoré zobrazujú napätie v jednotlivých fázach v reálnom čase.

Zariadenie obsahuje tri nezávislé meracie obvody, vďaka ktorým je možné paralelne sledovať hodnoty napätia každej fázy. Aktualizácia merania prebieha niekoľkokrát za sekundu a napätie je zobrazované s rozlíšením 1 V. Merané napätie zároveň slúži ako napájanie samotného prístroja, takže nie je potrebný externý zdroj.

Vďaka kompaktným rozmerom (1 modul) a jednoduchému pripojeniu je indikátor vhodný na použitie v priemyselných rozvádzačoch, automatizačných systémoch aj bežných elektroinštaláciách, kde je potrebná rýchla kontrola prítomnosti a hodnoty napätia jednotlivých fáz.


Technické špecifikácie

• Typ zariadenia: digitálny trojfázový voltmeter - indikátor napätia

• Rozsah meraného napätia: 80 – 500 V AC

• Frekvencia siete: 50 / 60 Hz

• Displej: 3× trojciferný 7segmentový LED displej

• Rozlíšenie merania: 1 V

• Presnosť merania: ±1 % (±1 číslica)

• Počet meracích kanálov: 3 nezávislé fázy

• Aktualizácia merania: cca 5× za sekundu

• Napájanie: z meraného napätia

• Príkon: max. 5 VA (cca 1 W)

• Pripojenie vodičov: skrutkové svorky

• Max. prierez vodiča: 1,5 mm²

• Montáž: DIN lišta TH-35

• Šírka: 1 modul (18 mm)

• Prevádzková teplota: −5 až +40 °C

• Stupeň krytia: IP20
