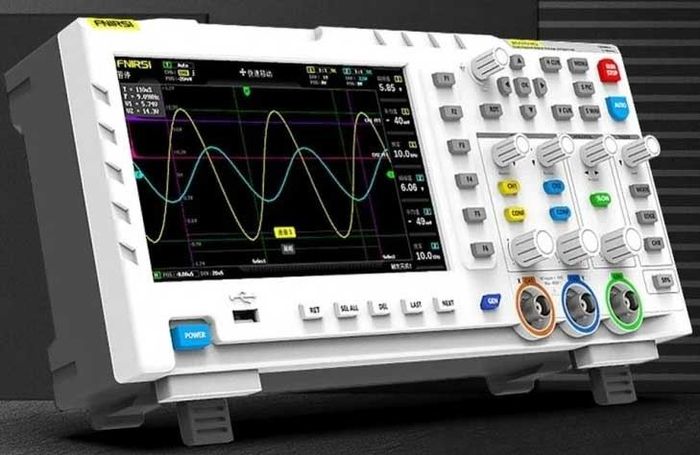

Osciloskop FNIRSI 1014D

FNIRSI 1014D je osciloskop so generátorom signálu s šírkou pásma 100 MHz a vzorkovacou frekvenciou 1 GSa/s. Vďaka režimom spúšťania (Auto, Normal, Single) je vhodný ako pre periodické analógové, tak aj pre neperiodické digitálne signály. K dispozícii je funkcia merania kurzorom, ktorá uľahčuje ručné odčítavanie parametrov, ako sú amplitúda a frekvencia, bez nutnosti ďalších výpočtov.
Generátor ponúka 14 štandardných typov signálov, vrátane sínusovej, obdĺžnikovej a pílovej vlny, s maximálnou frekvenciou 10 MHz. Generátor podporuje aj výstup vlastného signálu s nastaviteľnou frekvenciou, amplitúdou a pomeroch až 2,5 Vpp.
Osciloskop je vybavený 1 GB vnútornou pamäťou, ktorá umožňuje uložiť až 1000 priebehov a 1000 snímok obrazovky. Uložené údaje je možné jednoducho exportovať cez USB port do počítača na ďalšiu analýzu. Výkonný správca priebehov umožňuje prezeranie, zväčšovanie, otáčanie a mazanie uložených záznamov priamo na zariadení. Technické parametre:

Počet kanálov: 2 Displej: 7" farebný TFT LCD, rozlíšenie 800 × 480 pix. Napájanie: 5 V (2 A, 3 A alebo 4 A) Osciloskop:
Analógová šírka pásma: 100 MHz × 2 kanály Vzorkovacia frekvencia: 1 GSa/s (v reálnom čase) Hĺbka pamäte: 240 kbit
Vertikálna citlivosť: 50 mV/div – 500 V/div Horizontálna časová základňa: 50 S/div – 10 nS/div Vstupná impedancia: 1 Mohm Presnosť ADC: 8 bitov
Doba nábehu: < 3 ns Režimy spúšťania: automatický (AUTO), normálny (Normal), jednorazový (Single) Spúšťacia hrana: stúpajúca (Rising), klesajúca (Falling)
Maximálne vstupné napätie: 40 V (sonda 1X), 400 V (sonda 10X) Režimy zobrazenia: Y-T, Rolling, X-Y
Matematické funkcie: 14 typov (napr. FFT analýza) Podpora merania kurzorom: Áno Perzistencia (afterglow): Vypnuté, 500 ms, 1 s, nekonečno Generátor signálu:
Kanály: 1 Typy signálov: 14 štandardných signálov + 1 prispôsobiteľný signál (sinusová vlna, obdĺžniková vlna, pílová vlna, polovica vlny, celá vlna, kladné/záporné kroky, exponenciálny nábeh/pokles, DC, multi-audio, Sink pulz, Lorentzova vlna) Maximálna frekvencia: sinusová vlna: 10 MHz, ostatné vlny: 2 MHz
Prispôsobiteľný signál: 1 MHz Rozlíšenie frekvencie: 1 Hz Výstupná amplitúda: 2,5 Vpp Poměr signálu k šumu: nastaviteľný Ukladanie a správa údajov: Vnútorná pamäť: 1 GB
Kapacita: uloženie až 1000 snímok obrazovky, uloženie až 1000 priebehov Podpora exportu cez USB: Áno Správca priebehov: Podpora prezerania, zväčšovania, mazania a analýzy uložených signálov.

Ďalšie funkcie: Automatické nastavenie (AUTO): jedno tlačidlo na rýchle prispôsobenie parametrov Zobrazenie Lissajousových grafov: porovnanie amplitúdy, frekvencie a fázy dvoch signálov FFT analýza: prehľadná analýza harmonických zložiek signálu
Vysokonapäťová ochrana: zabezpečuje bezpečné meranie do 400 V pri použití sondy 10X
Režim Roll: podpora nepretržitého merania v reálnom čase Rozmery: 310 × 145 × 70 mm Hmotnosť: cca 1,5 kg
