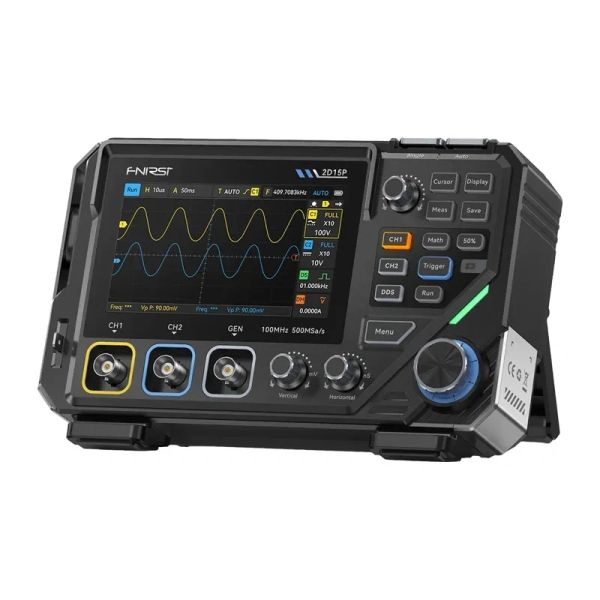

Osciloskop FNIRSI 2D15P

Osciloskop FNIRSI 2D15P

Presné merania, pohodlná analýza signálov a rozsiahle diagnostické možnosti nevyžadujú nutne použitie viacerých samostatných zariadení. FNIRSI 2D15P kombinuje funkcie dvojkanálového osciloskopu, multimetra s meraním skutočnej efektívnej hodnoty (True RMS) a generátora signálov, čím ponúka komplexnú podporu pre servisné, laboratórne a konštrukčné práce. Intuitívne ovládanie, rýchle spracovanie údajov a prehľadný dotykový displej zaručujú, že každý test prebieha hladko a pohodlne. Celé zariadenie je umiestnené v ľahkej, prenosnej konštrukcii vybavené batériou s vysokou kapacitou, vďaka čomu je ideálne na použitie tak na pracovnej stanici, ako aj v teréne.

Pokročilá analýza signálov

Prístroj funguje ako dvojkanálový osciloskop s šírkou pásma 100 MHz pri prevádzke na jednom kanáli a 50 MHz pri súčasnom používaní oboch kanálov. Vzorkovacia frekvencia 500 MSa/s umožňuje presné zachytenie aj rýchlo sa meniacich signálov. K dispozícii sú tri úrovne hĺbky pamäte (10 K, 100 K a 1 M vzoriek), čo vám umožňuje prispôsobiť zber údajov charakteru vykonávaných meraní. Impozantná rýchlosť zachytávania priebehov, dosahujúca približne 1 200 snímok za sekundu, zvyšuje pravdepodobnosť detekcie krátkodobých porúch a nepravidelností. Okrem toho limit šírky pásma 20 MHz účinne redukuje šum, čo uľahčuje analýzu zvlnenia a umožňuje presné merania.

Rozsiahle diagnostické funkcie

Model je vybavený 4,3-palcovým dotykovým IPS displejom, ktorý funguje v kombinácii s fyzickými tlačidlami, čím zabezpečuje pohodlné ovládanie v rôznych pracovných podmienkach. Zobrazenie priebehov signálov pomocou 128 úrovní šedej škály a vizualizácie farebnej teploty uľahčuje sledovanie stability signálu a jeho zmien v čase. Funkcia nekonečnej perzistencie umožňuje prekrývanie po sebe idúcich priebehov signálov, zatiaľ čo režim XY uľahčuje analýzu fázových vzťahov medzi signálmi. Zariadenie vykonáva matematické operácie v reálnom čase, ako je sčítanie, odčítanie, násobenie alebo delenie signálov. Analýzu ďalej podporujú meracie kurzory, 13 automatických meraní parametrov a spúšťacie režimy Auto, Normal a Single, vďaka čomu môžete metódu záznamu ľahko prispôsobiť testovanému signálu.

Tri zariadenia v jednom

Model FNIRSI 2D15P je vybavený integrovaným generátorom signálov DDS s frekvenciou až 10 MHz, ktorý je schopný generovať 11 bežných priebehov s nastaviteľnou amplitúdou a pracovným cyklom. Vďaka tomu je zariadenie ideálne na testovanie a odstraňovanie chýb v elektronických obvodoch. Integrovaný multimeter True RMS s rozlíšením 19 999 impulzov umožňuje presné merania striedavého a jednosmerného napätia a prúdu, odporu, kapacity, ako aj testovanie diód a spojitosti. Ďalším diagnostickým nástrojom je funkcia Curve View, ktorá zobrazuje graf zmien signálu v reálnom čase, čo uľahčuje pozorovanie a analýzu.

Pripravené na použitie za akýchkoľvek podmienok

Vysokú prevádzkovú rýchlosť zabezpečuje moderná architektúra založená na čipoch FPGA, MCU a ADC, ktorá zaručuje efektívne spracovanie signálu a stabilnú prevádzku zariadenia. Kompaktné puzdro je približne o 30 % ľahšie ako u predchádzajúcich modelov, vďaka čomu je jeho preprava a používanie pohodlnejšie. Vstavaná batéria s kapacitou 5000 mAh zaisťuje dlhú prevádzkovú dobu a univerzálny konektor USB-C umožňuje rýchle a pohodlné nabíjanie. Zariadenie tiež umožňuje zaznamenávať priebehy signálov a exportovať údaje na neskoršiu analýzu, vďaka čomu je ideálne ako na rýchle merania, tak aj na pokročilejšie diagnostické úlohy.

Súčasťou sady

• Osciloskop 2D15P
• Sonda P6100 x2
• Sonda pre multimeter
• Sonda s krokosvorkou
• Kábel na prenos dát cez USB
• Návod na použitie
