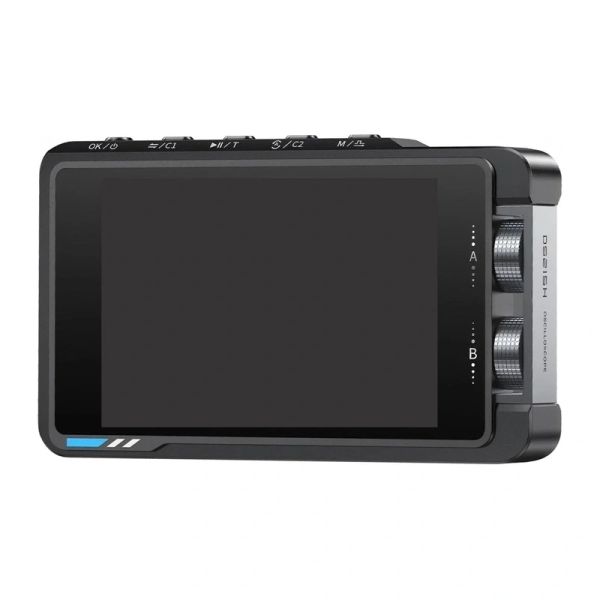

Osciloskop FNIRSI DS215H

Osciloskop FNIRSI DS215H

Práca s elektronikou si vyžaduje zariadenia, ktoré zvládnu aj tie najnáročnejšie úlohy. FNIRSI DS215H kombinuje dvojkanálový digitálny osciloskop s šírkou pásma 50 MHz a generátor funkcií do jedného kompaktného zariadenia, čo vám umožňuje analyzovať aj generovať signály bez potreby viacerých samostatných zariadení. Vysoká presnosť merania, intuitívne ovládanie a prehľadný IPS displej z neho robia ideálny nástroj pre údržbu zariadení, výskum a vývoj, testovanie a diagnostiku v dielni aj v teréne.

Vysoká presnosť merania a rýchle vzorkovanie

Osciloskop využíva modernú architektúru založenú na čipoch FPGA, MCU a ADC, čo zaručuje vysoký výkon a prevádzkovú stabilitu. Analógová šírka pásma 50 MHz a vzorkovanie v reálnom čase rýchlosťou až 250 MSa/s umožňujú presnú analýzu signálov v širokej škále aplikácií. Vďaka vysokému rozlíšeniu merania umožňuje zariadenie presné sledovanie priebehov signálov a detekciu aj krátkodobých zmien signálu.

Generátor funkcií s rozsiahlymi možnosťami konfigurácie

Model FNIRSI DS215H je vybavený generátorom funkcií podporujúcim 13 typov priebehov, čo výrazne rozširuje možnosti zariadenia pri testovaní a návrhu elektronických obvodov. Frekvenčný rozsah od 0 do 50 kHz, nastaviteľný v krokoch po 1 Hz, umožňuje veľmi presne prispôsobiť parametre signálu konkrétnej aplikácii. Frekvenciu, amplitúdu a pracovný cyklus môžete voľne nastavovať, vďaka čomu je generátor vhodný ako na jednoduché testy, tak aj na pokročilejšiu laboratórnu prácu.

Pohodlné ovládanie

3,5-palcový farebný IPS displej s rozlíšením 480 × 320 pixelov poskytuje jasný prehľad o priebehoch signálov a prehľadné rozhranie. Intuitívne ovládanie pomocou otočného gombíka a tlačidiel vám umožňuje rýchlo meniť nastavenia a pristupovať k kontextovým ponukám bez zbytočného prehľadávania možností. Ďalším prínosom je možnosť vytvárať snímky obrazovky a neskôr si ich prezerať, čo uľahčuje analýzu výsledkov a dokumentáciu meraní.

Bezpečná prevádzka aj pri vysokých napätiach

Prístroj je navrhnutý na bezpečnú prevádzku v náročných podmienkach. Podporuje špičkové vstupné napätie až ±400 V a je vybavený funkciami ochrany proti vysokému napätiu, ktoré zvyšujú bezpečnosť počas meraní. Možnosť výberu faktora sondy 1X alebo 10X vám umožňuje prispôsobiť konfiguráciu charakteru vykonávaných meraní. Zariadenie spĺňa požiadavky normy GB/T 15289-2013, čím potvrdzuje súlad s platnými bezpečnostnými normami.

Pripravené na prácu kdekoľvek

Vďaka kompaktnej a ľahkej konštrukcii sa FNIRSI DS215H ľahko zmestí do servisnej tašky alebo batohu, čo ho robí ideálnym pre prácu v teréne. Vstavaná lítium-iónová batéria s kapacitou 1500 mAh zabezpečuje až 4 hodiny nepretržitej prevádzky na jedno nabitie a napájanie cez port USB-C (5 V / 1 A) vám umožňuje pohodlne nabíjať zariadenie takmer kdekoľvek. Tento univerzálny nástroj je určený pre servisných technikov, elektronikov, inžinierov a odborníkov zaoberajúcich sa návrhom, diagnostikou a testovaním elektronických obvodov.

Súčasťou sady je

• Osciloskop DS215H
• sonda k osciloskopu
• meracie vodiče s krokosvorkami
• kábel USB-C
• adaptér BNC
• užívateľská príručka
