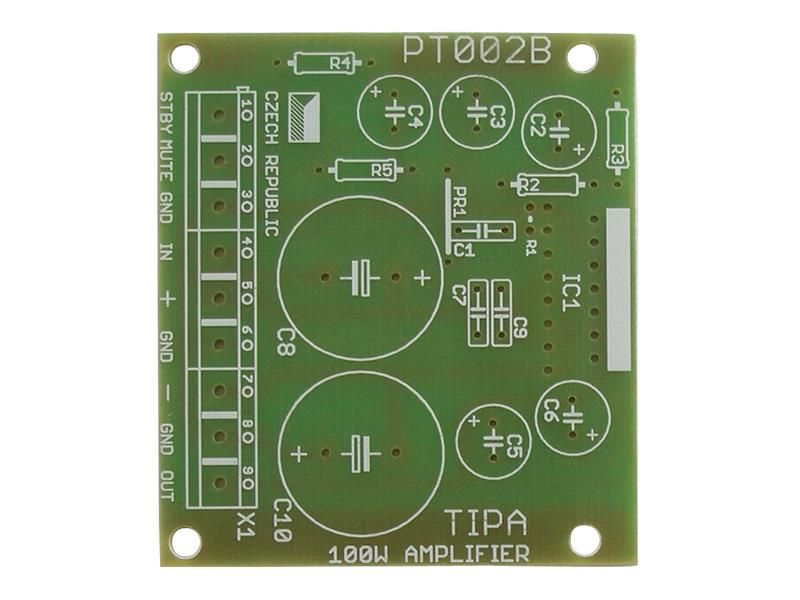

Plošný spoj ku stavebnici kvalitného mono Hi-Fi zosilňovača pracujúceho v triede AB. Vďaka svojim malým rozmerom, ochranám proti skratu na výstupe, prehriatie a možnosti pripevnenia priamo ku kovovej skrini (nutné integrovaný obvod odizolovať, na jeho chladiacej ploche je záporná vetva napájacieho napätia. Pri spojení s uzemneným chladičom by došlo ku skratu a deštrukcii obvode) nájde svoje využitie určite na mnohých miestach. Prúdové rázy do reproduktora pri zapnutí a vypnutí zosilňovača sú u použitého obvodu minimálne.

Napájacie napätie: +/- 10 až 42 V
Vstupné / výstupné imped .: = 22 K Ohm / min 10 Ohm
Výstupný výkon: pri Uz - +/- 36 V, Rz = 8 Ohm, 70 W, Rz = 4 Ohm, 100 W
Skreslenie: 0.005% (Po = 5 W)
Menovitá vstupná citlivosť: 650 mV
Frekvenčný rozsah pri zosilnení -3dB: 0.02 - 100 kHz
Tepelný odpor vonkajšieho chladiča: 0.8 K / W
Rozmery: 58,5 x 52 mm
Kľudový odber (Uz-30V) pri MUTE: 13 mA, pri STAND-BY: 1 mA, pri PLAY: 40 mA pri kvalitnom zdrojmi

Pre stereo verzie PT003B a PT006 ​​potrebujete dva kusy plošného spoja.

Podrobnejšie informácie a podpora stavebníc TIPA na http://stavebnice.tipa.eu
