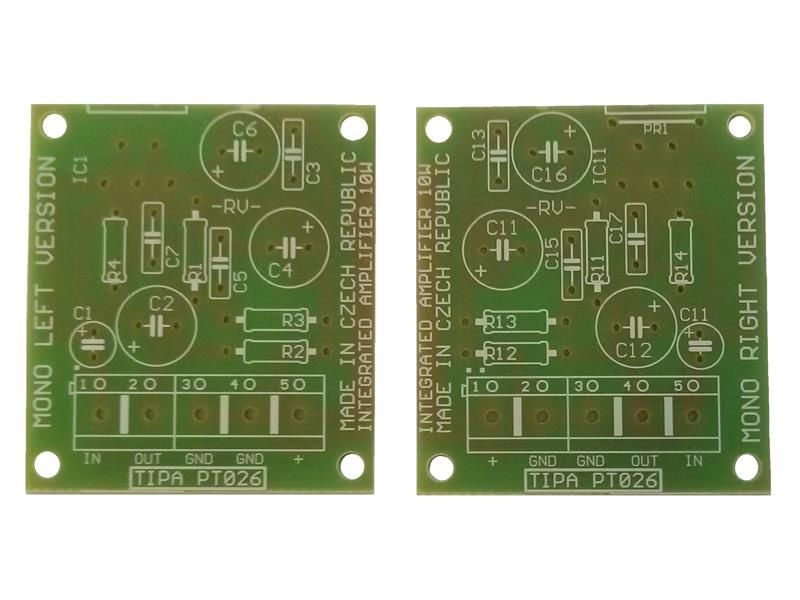

Plošný spoj ku stavebnici integrovaného zosilňovača 2x10W o veľmi malých rozmeroch. Vďaka obyčajnému nesymetrickému napájaniu sa dá toto zariadenie využiť tiež ako zosilňovač do auta napájaný z 12-tich volt batérie, použitý obvod TDA2003 je odolný proti napäťovým špičkám vznikajúcim pri štartovaní motora. Obsahuje ochranu proti prepätiu, prehriatiu a skratu na výstupe.

základné údaje
Napájacie napätie: 8 - 18 V
Prúdový odber: max 1 A na kanál pri 18 V a Rz 4R
Frekvenčný rozsah: 40 Hz - 15 kHz
Skreslenie: 0,15% pri f = 1kHz, Pout = 7.5W
Vstupná citlivosť: 50 mV
Vstupná impedancia: 150k
Výstupná impedancia: min 1.6R
Výstupný výkon: Rz = 2R, Pout = 10W; Rz = 4R, Pout = 6W
Rozmery DPS: 71.2 x 39.4 mm

V balení sú 2 ks DPS pre stereo verziu zosilňovače.


Podrobnejšie informácie a podpora stavebníc TIPA na http://stavebnice.tipa.eu
