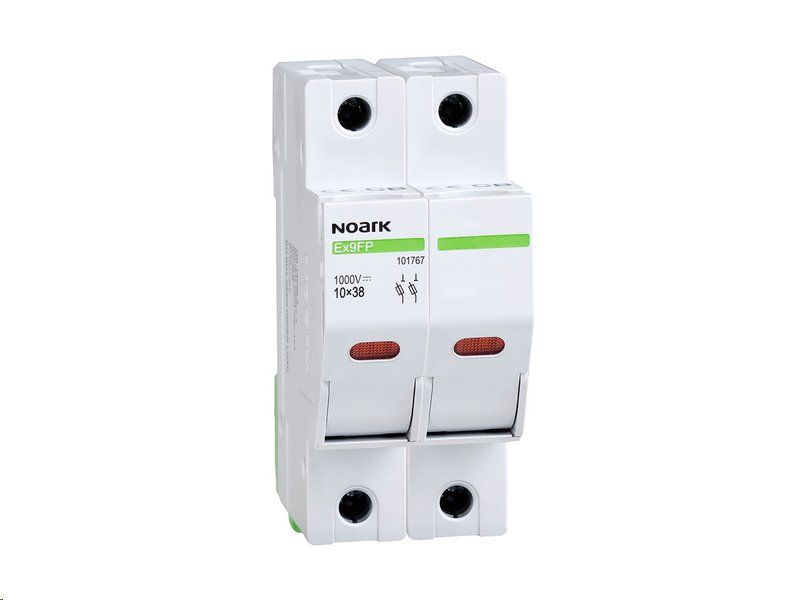

Pojistkový odpojovač NOARK Ex9FP 2P 30A (101767), 1kV DC-20B s signalizáciou

Poistkový odpojovač NOARK Ex9FP 2P 30A (101767), 1kV DC-20B so signalizáciou

Poistkové odpojovače Ex9FP slúžia ako ochrana fotovoltických stringov pred skratom. Sú určené pre valcové poistkové vložky veľkosti 10 x 38 mm (nie sú súčasťou odpojovača). Optický LED indikátor stavu poistky na prednej strane signalizuje zlyhanie poistky.

Upozornenie:

Tento odpojovač nie je určený na vypínanie/odpájanie pod napätím!
Montáž iba osobou s elektrotechnickou kvalifikáciou!

Všeobecné vlastnosti

Ochrana proti skratovému prúdu vo fotovoltických systémoch
Modulárny dizajn, šírka 1 modul na pól
Indikátor zlyhania poistky

Elektrické vlastnosti

Spĺňajú požiadavky EN 60947-3
Menovité pracovné napätie 1000 V DC
Menovitý prúd Ie DC-20B 1000 V DC až do 30 A
Počet pólov 1, 2
Kategória použitia DC-20B
Menovitá vypínacia schopnosť 33 kA (30 kA od 20A)
Max. výkonová strata poistkovej vložky 4 W

Mechanické vlastnosti

Šírka prístroja 18 mm (na pól)
Výška prístroja 83 mm (89 mm vrátane západky na lištu)
Výška výrezu v krycej doske 45 mm
Montáž na prístrojovú (DIN) lištu 35 mm
Stupeň krytia IP20
Prierez pripojovacích vodičov 2,5 — 10 mm2
Okolitá teplota -30 — +70 °C
Nadmorská výška ≤ 2000 m
Relatívna vlhkosť ≤ 95 %
Odolnosť voči teplu a vlhku trieda 2
Stupeň znečistenia 3
Inštalačná trieda III
Veľkosť poistkovej vložky 10 x 38 mm
Hmotnosť 0.07 kg na pól

UPOZORNENIE

Vzhľadom na riziko spojené s prípadným nesprávnym pripojením zariadenia odporúčame, aby montáž vykonávala kvalifikovaná osoba s elektrotechnickou kvalifikáciou. Nenesieme zodpovednosť za neodborné zapojenie a prípadné škody tým spôsobené.
