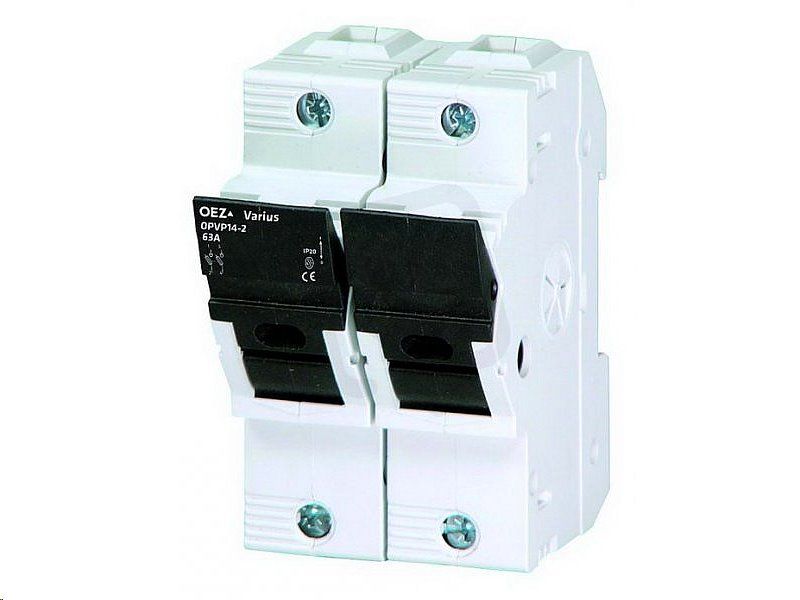

Pojistkový odpojovač OPVP14-2, 2P, 63 A, Ue AC 690 V/DC 440 V, na DIN lištu

Pojistkový odpojovač OPVP14-2, 2P, 63A, na DIN lištu, odpojenie pod záťažou

Pojistkový odpojovač a zároveň pojistkový držák, ktorý je určený pre dve valcové poistky (ochrana polovodičov) veľkosti 14x51 mm typu PV514 a pre dve výkonové poistkové vložky PV14 do 63 A (gG, aM).

Tento poistkový odpojovač je vhodný najmä pre fotovoltaické aplikácie a systémy. Dvoupólové provedenie pre kladnú a zápornú vetev fotovoltaických panelov.

Odpojovač umožňuje odpojiť DC prívod od FV panelov aj pod zaťažením, pretože obsahuje hasiacu komoru prípadného el. oblúku.

Umožňuje bezpečne odpínať menovité prúdy a nadprúdy. Splňuje podmienky pre bezpečné odpojenie. Zároveň slúži ako ochrana kladnej a zápornej DC vetvi pred preťažením (nadprúdom, skratom).

TECHNICKÉ ŠPECIFIKÁCIE

• Počet pólov: 2
• Menovitý pracovný prúd I_e: 63 A
• Menovité pracovné napätie U_e: AC 690 V / DC 440 V
• Menovité izolačné napätie U_i: AC 800 V
• Veľkosť poistkovej vložky: 14 x 51 mm
• Charakteristika poistkovej vložky: gG, aM, gR, aR
• Spoločne spínaný neutrálny vodič: Nie
• Kategória použitia pri AC 400 V: AC-21B
• Kategória použitia pri DC 250 V: DC-21B
• Menovité impulzné výdržné napätie: 6 kV
• Menovitý krátkodobý výdržný prúd / AC 400 V / 1 s: 100 kA
• Menovitý krátkodobý výdržný prúd / AC 690 V / 1 s: 1,6 kA
• Pripojovací prierez Cu (plný) min.: 1,5 mm2
• Pripojovací prierez Cu (plný) max.: 35 mm2
• Krytie: IP20
• Rozmery (Š x V x H): 54 x 102.2 x 74.3 mm
• Rozteč pripojnic: 60 mm
• Hmotnosť: 202 g

Špecifikácie produktu

• Odpojovače sú určené pre valcové poistkové vložky (poistky).
• Umožňujú bezpečne odpínať menovité prúdy a nadprúdy. Splňujú podmienky pre bezpečné odpojenie.
• Opakované pripojenie je prípustné a nemá vplyv na technické parametre ani na bezpečnosť obsluhy.
• Stav poistkových vložiek je možné signalizovať pomocou elektronického signalizátora MD-M3.
• Možnosť spojenia spojovacími lištami.
• Možnosť použitia adaptéru na pripojnice s roztečom 60 mm GA-xxx u OPVP10 a OPVP14.
• Poistkové odpojovače OPVP14 je možné v uzavretom stave zaplombovať.
• Zariadenia sú riešené ako modulárne a pre výrez v rozvádzači 45 mm.
• Montáž na U lištu typu TH35 podľa ČSN EN 60715 alebo na dosku (odporúčaná oceľová lišta).

Balenie obsahuje:

• 1x modul
