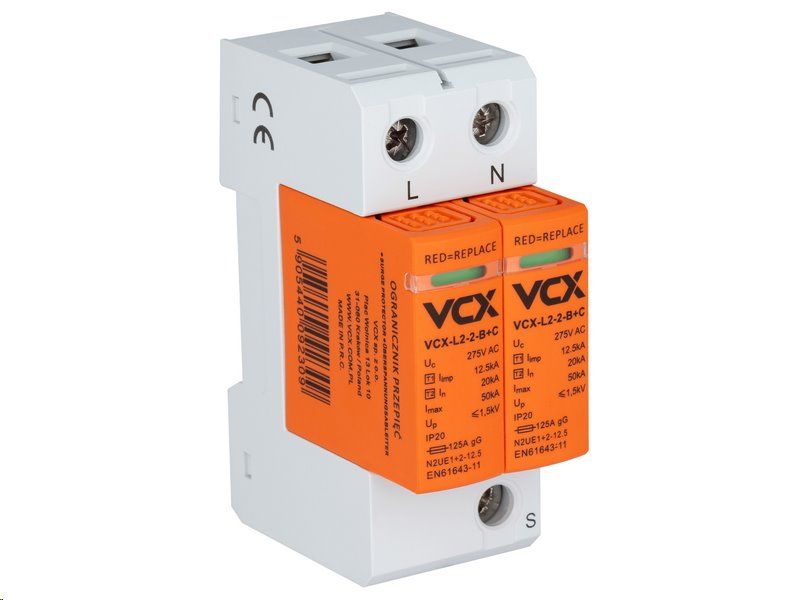

Prepäťová ochrana VCX L2-2-B+C AC trieda T1T2 (B+C) 2P 12.5kA

Prepäťová ochrana VCX L2-2-B+C AC trieda T1T2 (B+C) 2P 12.5kA – bezpečnosť vašej elektroinštalácie na prvom mieste


Prepäťová ochrana VCX L2-2-B+C AC je spoľahlivé riešenie na ochranu elektrických inštalácií pred účinkami bleskových prúdov aj spínacích prepätí. Vďaka kombinovanej triede T1+T2 získate istotu, že vaše zariadenia a domáce či priemyselné inštalácie budú chránené na profesionálnej úrovni.

Tento model využíva iskrišťovú technológiu (spark gap), ktorá vyniká vysokou odolnosťou proti impulzným prúdom, nízkou energetickou stratou a dlhou životnosťou. Je ideálny na inštaláciu na vstupe do objektu alebo v podružných rozvádzačoch, kde poskytne kompletný prvý a druhý stupeň ochrany.

Toto 2-pólové prevedenie zaisťuje ochranu fázového (L) aj nulového vodiča (N) proti prepätiu, a je preto vhodné najmä pre siete TT alebo IT.



Kľúčové vlastnosti


• Kombinovaná ochrana T1+T2 (B+C) – účinná ochrana proti bleskovým aj spínacím prepätiam

• Iskrišťová technológia (spark gap) – vysoká schopnosť odvádzať prúd, dlhá životnosť

• Verzia 2P – rozšírená ochrana fázy (L) aj nulového vodiča (N) proti zemi (PE)

• Nominálny impulzný prúd Iimp 12,5 kA (10/350 µs) – vhodné aj pre objekty s vyšším rizikom zásahu blesku

• Maximálny zvodový prúd Imax 50 kA (8/20 µs) – bezpečná ochrana proti silným prepäťovým špičkám

• Nízkonapäťová úroveň ochrany Up <1,5 kV – šetrná ochrana pripojených zariadení

• Jednoduchá montáž – modulárne prevedenie na DIN lištu

• Optický indikátor stavu – zelená = funkčná, červená = nutná výmena

• Univerzálne použitie – kompatibilné so sieťami TN-S, TN-C, TT aj IT

• Bez nutnosti oddeľovacích tlmiviek – jednoduchšia inštalácia a nižšie náklady

• Odolná konštrukcia IP20 – bezpečné použitie v rozvádzačoch



Spoľahlivá ochrana pre každú inštaláciu


Zatiaľ čo bežné ochranné prvky často pokrývajú iba časť spektra nebezpečných prepätí, táto prepäťová ochrana zabezpečuje komplexnú bezpečnosť v jednom zariadení.

Vďaka spojeniu tried T1 a T2 funguje ako prvý aj druhý stupeň ochrany – teda chráni proti častiam bleskového prúdu, aj proti spínacím špičkám vznikajúcim v sieti.

Je vhodná ako pre rodinné domy a byty, tak aj pre komerčné a priemyselné objekty, kde je potrebné chrániť drahú elektroniku, servery alebo fotovoltaické systémy.


Prečo iskrišťová technológia?


Na rozdiel od bežných varistorových prepäťových ochrán ponúka iskrište:

• vyššiu schopnosť zvládať priame bleskové prúdy

• minimálny stratový výkon a nízke zahrievanie

• dlhodobo stabilné parametre bez degradácie
  To z neho robí optimálnu voľbu pre hlavné prívody a aplikácie s vyšším rizikom prepätia.


Udržateľnosť a ekológia


Spoľahlivá prepäťová ochrana výrazne predlžuje životnosť elektronických zariadení a znižuje potrebu ich predčasnej výmeny. Tým šetríte nielen peniaze, ale aj prírodné zdroje, pretože znižujete množstvo elektroodpadu. Navyše zariadenie nevyžaduje žiadnu pravidelnú údržbu a funguje dlhodobo, čo z neho robí ekologickú a udržateľnú voľbu.


Technické špecifikácie


• Trieda ochrany: T1+T2 (B+C) – prvý aj druhý stupeň ochrany v jednom zariadení

• Technológia: iskrišťová (spark gap, ČSN EN 61643) – spoľahlivý odvod vysokých prúdov

• Max. prierez pripojenia: 35 mm² – pre bezpečné pripojenie vodičov v rozvádzači

• Uc (max. prevádzkové napätie): 275V AC – vhodné pre bežné nízkonapäťové inštalácie

• In (skúšobný prúd 8/20 µs): 20kA – bežná odolnosť voči opakovaným impulzom

• Imax (max. prúd 8/20 µs): 50kA – odvedie aj veľmi silné prepäťové impulzy

• Iimp (bleskový prúd 10/350 µs): 12,5kA – odolá priamym účinkom blesku

• Up (úroveň ochrany): <1,5kV – nízke zvyškové napätie, bezpečné pre citlivú elektroniku

• Prevádzková teplota: -30 °C až +50 °C – vhodné do širokého spektra prostredia

• Skladovacia teplota: -30 °C až +70 °C – bezpečné dlhodobé uskladnenie

• Krytie: IP20 – určené na montáž do rozvádzača

• Signalizácia stavu: zelená/červená – rýchla vizuálna kontrola funkčnosti



Inštalácia ochrany

Prepäťové ochrany by mali byť inštalované v miestach vstupu elektrických inštalácií do budovy. Zabezpečujú úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími druhmi prepätia. Znižujú prepätie a zvádzajú na zem prepäťové prúdy z oboch typov prepätia – priamych aj nepriamych.

Súčasne poskytujú dvojstupňovú úroveň ochrany. Použitie modulárnych prepäťových ochrán VCX L2-2-B+C 12.5kA triedy T1+T2 nevyžaduje použitie oddeľovacích tlmiviek. Poskytujú účinnú ochranu počítačov, spotrebnej elektroniky/spotrebičov atď. Sú vybavené vizuálnym indikátorom prevádzky (zelená – ochrana, červená – bez ochrany).



Ako prekonať indukované a spínacie prepätie?

Dopady indukovaných a spínacích prepätí na domácu alebo podnikovú elektrickú sieť sú zvyčajne žalostné. Prepätie, t. j. náhle zvýšenie napätia nad menovitú hodnotu (bezpečnú pre elektrické zariadenia, ako sú počítače alebo televízory), sú veľmi nebezpečné a predznamenávajú značné náklady na opravy a výmeny.

Naše VCX modulárne prepäťové ochrany triedy T1+T2 (B+C), 12.5kA sú vynikajúcim spôsobom, ako chrániť inštalácie nn pred účinkami takýchto udalostí. Zvodiče prepätia triedy T1+T2 (B+C), 12.5kA by mali byť inštalované v miestach, kde elektrická inštalácia vstupuje do budovy.

Zabezpečujú ochranu inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími typmi prepätia. Každá z našich prepäťových ochrán triedy T1+T2 (B+C), 12.5kA je certifikovaná a jej parametre presahujú deklarované vďaka použitiu patentovaného varistorového prvku! Zvodiče prepätia triedy T1+T2 (B+C), 12.5kA nevyžadujú dodatočnú tepelnú ochranu!



Vyhovuje všetkým normám

Modulárna prepäťová ochrana VCX L2-2-B+C triedy T1+T2 12.5kA spĺňa príslušné požiadavky harmonizačných právnych predpisov EÚ:

LVD 2014/35/EÚ – smernica Európskeho parlamentu a Rady z 26. februára 2014 o harmonizácii právnych predpisov členských štátov týkajúcich sa dodávania elektrických zariadení určených na používanie v určitých medziach napätia na trh. Odkazy na príslušné použité harmonizované normy alebo na iné technické špecifikácie, vo vzťahu ku ktorým sa vyhlasuje zhoda:

EN 61643-11

Modulárne prepäťové ochrany VCX L2-2-B+C 12.5kA triedy T1+T2 sú v súlade so smernicou ROHS 2015/863/EÚ.

Boli tiež úspešne testované Úradom na skúšanie kvality Zväzu poľských elektrikárov.
Jakości Stowarzyszenia Elektryków Polskich (BBJ SEP).



Prepäťové ochrany – základné informácie

Prepäťové ochrany, známe aj ako zvodiče prepätia, sú dôležitým prvkom elektrických inštalácií, ktoré chránia zariadenia pred škodlivými účinkami prepätia. Prepätie môže byť spôsobené rôznymi faktormi, ako sú údery blesku, spínacie operácie v elektrickej sieti alebo prechodné zmeny napätia. Tieto prechodné javy môžu viesť k poškodeniu citlivej elektroniky a ďalších elektrických spotrebičov, čo zdôrazňuje dôležitosť použitia kvalitnej prepäťovej ochrany.

Základné informácie o striedavom prúde (AC)

Striedavý prúd (AC) je typ elektrického prúdu, pri ktorom dochádza k pravidelným zmenám smeru toku prúdu. V bežných rozvodoch elektriny dochádza k striedaniu medzi kladnou a zápornou polaritou s frekvenciou 50 Hz (v Európe), čo znamená, že sa smer prúdu zmení 50-krát za sekundu. Tento typ prúdu sa využíva v domácnostiach aj v priemyselných aplikáciách, pretože je ľahko prenosný na veľké vzdialenosti.

Prepäťová ochrana

Zvodič prepätia, niekedy označovaný aj ako bleskoistka, je zariadenie navrhnuté na ochranu elektrických systémov a zariadení pripojených k sieti pred náhlymi nárastmi napätia. Prepäťová ochrana funguje tak, že keď napätie prekročí bezpečnú úroveň, zvodič prepätia aktívne odvádza nadbytočnú energiu do zeme, čím zabraňuje tomu, aby vysoké napätie dosiahlo chránené zariadenia.

Funkcia zvodiča prepätia

Hlavnou funkciou zvodiča prepätia je obmedziť veľkosť prechodných prepätí na úroveň, ktorá neohrozí inštaláciu ani pripojené zariadenia. Tým sa zabráni poškodeniu elektrických obvodov a zariadení, ako sú počítače, televízory, chladničky a ďalšie domáce alebo priemyselné spotrebiče.

Prepäťová ochrana je nevyhnutná na zabezpečenie bezpečnej a spoľahlivej prevádzky elektrických systémov, či už v domácnosti alebo v priemyselných aplikáciách. Správny výber a inštalácia prepäťovej ochrany významne znižuje riziko poškodenia zariadení a prispieva k dlhšej životnosti elektrických inštalácií.


Typy prepäťových ochrán


Existuje niekoľko typov prepäťových ochrán, ktoré sú určené na rôzne aplikácie:

1. Zvodiče prepätia typu 1 (trieda B) – Tieto zvodiče sú navrhnuté na ochranu pred priamymi údermi blesku a vysokými prepätiami v elektrickej sieti. Sú umiestnené na vstupe do budovy a chránia celú inštaláciu.
2. Zvodiče prepätia typu 2 (trieda C) – Tieto zvodiče sa používajú na ochranu pred prepätiami spôsobenými spínacími operáciami alebo nepriamymi údermi blesku. Často sa inštalujú do rozvádzačov vnútri budov.
3. Zvodiče prepätia typu 3 (trieda D) – Tieto zvodiče poskytujú ochranu jednotlivým spotrebičom alebo zariadeniu. Často sa inštalujú blízko citlivých zariadení, napríklad vo forme zásuvkových zvodičov.

Ako vzniká prepätie v elektrickej inštalácii?

Prepätie v elektrickej inštalácii môže vzniknúť z rôznych zdrojov, pričom niektoré sú spojené s atmosférickými javmi, zatiaľ čo iné majú technický pôvod v prevádzke zariadení. Tu sú hlavné spôsoby vzniku prepätia:

1. Úder blesku

• Priamy úder blesku do budovy alebo jej napájacieho vedenia: Tento prípad spôsobí veľmi vysoké prepätie, ktoré sa šíri elektrickou inštaláciou. Úder blesku môže priamo zasiahnuť štruktúru budovy alebo napájacie vedenie, čo vytvorí enormnú napäťovú špičku. Ak nie je nainštalovaná prepäťová ochrana, táto energia môže zničiť pripojené zariadenia a poškodiť elektrické rozvody.
• Výboj do systému ochrany pred bleskom (hromozvodu): Aj keď je budova chránená hromozvodom, môže sa časť bleskového prúdu indukovať do elektrickej inštalácie, čo vyvolá prepätie.
• Výboj do vonkajších zariadení: Externé zariadenia, ako sú klimatizačné jednotky, ovládanie brány alebo vonkajšie osvetlenie, sú rovnako náchylné na zásahy bleskom. Tieto výboje môžu spôsobiť šírenie prepätia do celej elektrickej siete objektu.
• Výboj blesku do susedných objektov: Prepätie sa môže šíriť aj od vzdialenejšieho objektu, ak blesk zasiahne objekt alebo vonkajšiu inštaláciu do vzdialenosti až 2 km. Napäťová vlna sa môže indukovať cez napájacie vedenie do ďalších budov v okolí.

2. Komutačné (spínacie) prepätie

• Spínacie operácie v priemyselných zariadeniach: Prepätie môže vzniknúť aj v dôsledku rýchleho zapínania a vypínania veľkých elektrických strojov a zariadení, ako sú motory, transformátory alebo indukčné zariadenia. Pri spínaní týchto zariadení sa v obvodoch vytvárajú prechodné napäťové špičky, ktoré môžu vyvolať prepätie v elektrickej sieti.
• Prevádzka klimatizácií a iných veľkých spotrebičov: Zapínanie a vypínanie spotrebičov, ako sú klimatizácie, výťahy alebo elektrické brány, môže viesť k prechodným prúdovým rázom, ktoré vyvolávajú prepätie v sieti.

3. Indukované prepätie

• Prepätie môže byť tiež indukované elektromagnetickými poľami, ktoré vznikajú pri blízkych výbojoch blesku, aj keď nezasiahnu priamo objekt. Vysoké elektromagnetické pole spôsobené bleskom môže vyvolať napäťové špičky v kábloch a vodičoch elektrickej inštalácie.

4. Poruchy v sieti

• Niekedy môže byť prepätie spôsobené aj problémami v rozvodnej sieti, napríklad pri výpadkoch prúdu, chybnom uzemnení alebo pri zapínaní veľkých transformátorov a generátorov.

Dôsledky prepätia

Ak nie je nainštalovaná účinná prepäťová ochrana, môže prepätie spôsobiť vážne poškodenie elektrických spotrebičov, skraty v elektrických rozvodoch a dokonca aj požiare. Citlivé elektronické prístroje, ako sú počítače, televízie a ďalšia elektronika, sú obzvlášť náchylné na poškodenie.

Prevencia a ochrana pred prepätím, vrátane inštalácie vhodných prepäťových ochrán, je preto kľúčová na zabezpečenie bezpečnosti a spoľahlivosti elektrických inštalácií v domácnostiach aj priemysle.

Zvodiče prepätia striedavého prúdu (AC)

Zvodiče prepätia majú skutočne kľúčovú úlohu v ochrane elektrických systémov a zariadení pred neželanými vplyvmi prepätia. Ako ste spomenuli, ich hlavnou funkciou je obmedziť následné prúdy a skrátiť trvanie prepätia, čo chráni citlivé komponenty a izoláciu v sieti. Prepätie môže byť spôsobené nielen úderom blesku, ale aj spínacími operáciami v elektrickej sieti, napríklad pri zapínaní alebo vypínaní nezaťaženého vedenia.

Zvodiče typu 1 (trieda B) sú konštruované tak, aby ochránili elektrické inštalácie a zariadenia pred priamym úderom blesku, ktorý by mohol zasiahnuť napájacie vedenie alebo systémy ochrany pred bleskom. Sú inštalované na vstupe elektrickej siete a fungujú ako prvá línia obrany pred veľkými prepätiami spôsobenými atmosférickými vplyvmi.

Zvodiče typu "1+2" (trieda B+C) sú kombinované zvodiče, ktoré majú širší ochranný rozsah. Okrem ochrany pred atmosférickými vplyvmi, vrátane úderu blesku, zabezpečujú aj ochranu proti prepätiam spôsobeným spínaním v sieti. To z nich robí ideálnu voľbu pre komplexnú ochranu elektrických inštalácií, pretože sú schopné reagovať na rôzne druhy prepätia, ako od bleskov, tak aj od spínacích operácií.

Tieto zvodiče sú dôležité najmä v priemyselných a obytných budovách, kde ochrana elektrickej siete nielenže chráni citlivé zariadenia, ale tiež zvyšuje celkovú spoľahlivosť systému a minimalizuje riziko nákladných opráv alebo výpadkov.
