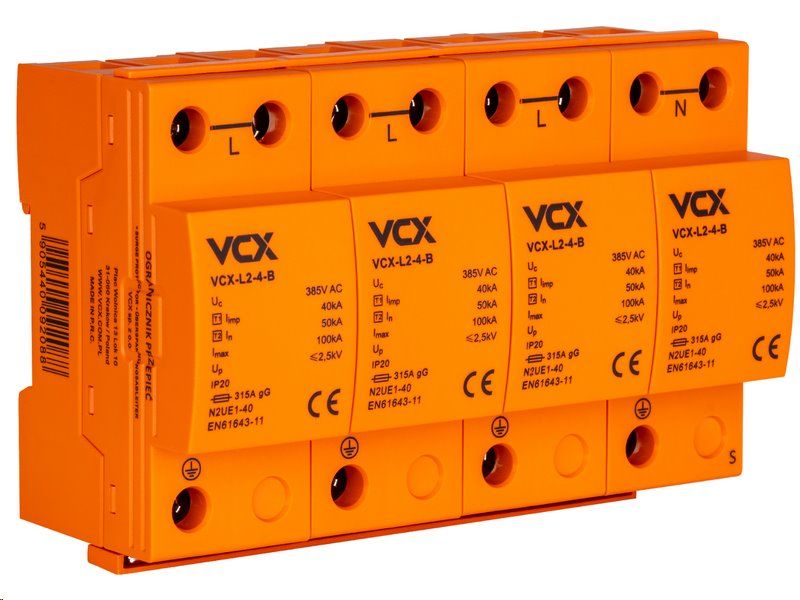

Prepäťová ochrana VCX L2-4-B AC trieda T1 (B) 4P 40 kA GDT s plynným iskrišťom

📈 Prepäťová ochrana VCX L2-4-B AC trieda T1 (B) 4P 40kA GDT s plynovým iskriskom - maximálne bezpečie pre vaše elektroinštalácie

Prepäťová ochrana VCX L2-4-B AC T1 (B) 4P s plynovým iskriskom (GDT) predstavuje špičkový ochranný prvok navrhnutý na zabezpečenie rozvodných sústav nízkeho napätia. Tento štvorpólový modul kategórie T1 (predtým B) slúži ako prvý stupeň ochrany proti bleskovým prúdom a silným prepätiam. Je vhodný najmä tam, kde existuje riziko priameho zásahu blesku alebo vedenie prívodu je vonkajšie (vzdušné).

🎯 Kľúčové výhody produktu VCX L2-4-B 4P 40kA GDT


🔩 Odolnosť proti bleskovému prúdu až 40 kA (10/350 µs)
Zabezpečuje spoľahlivú ochranu aj v prípade silných úderov blesku alebo náhlych prepätí.

⚡ Prvý stupeň prepäťovej ochrany T1 (B)
Nevyhnutný pre objekty s vonkajším hromozvodom alebo napájané z vonkajšieho vedenia – chráni hneď od vstupu.

🔥 Plynové iskrisko (GDT)
Špičková technológia s minimálnym opotrebením, zaručujúca dlhú životnosť a vysokú bezpečnosť.

🔧 Kompatibilita s väčšinou elektrických sietí
Vhodné pre siete TN-S, TN-C, IT i TT – maximálna flexibilita použitia v rôznych typoch elektroinštalácií.

📐 Kompaktné rozmery a jednoduchá montáž
Pripojenie vodičov až do 35 mm², montáž na DIN lištu, stupeň krytia IP20, jednoduché začlenenie do rozvádzača.




⚡ Vysoká odolnosť proti impulzným prúdom

Vďaka konštrukcii s plynovým iskriskom dosahuje prepäťová ochrana impulzného prúdu Iimp (10/350) až 40 kA, čo z nej robí ideálnu voľbu pre exponované miesta so silnou záťažou a vyšším rizikom výboja. V porovnaní s bežnými zvodmi poskytuje oveľa vyššiu schopnosť zachytiť a odviesť extrémne prúdy bez poškodenia zariadenia.


🏠 Ideálne pre domy, firmy i budovy s hromozvodom

Prepäťovú ochranu VCX L2-4-B možno inštalovať do sietí TN-S, TN-C, IT a TT, a je určená tam, kde sú súčasťou budovy strešné konštrukcie, hromozvod alebo vzdušné prívody. Uplatnenie nájde v rodinných domoch, komerčných budovách, dielňach i rozvodniach.


🛠️ Bezpečné a jednoduché pripojenie

Modul umožňuje pripojenie vodičov až do prierezu 35 mm², čo zaručuje jednoduchú integráciu do existujúcich rozvodov. Vďaka prevedeniu so štyrmi pólmi je vhodný pre trojfázové systémy s nulovým vodičom. Krytie IP20 garantuje bezpečnú prevádzku aj v náročnejších prostrediach.


🌡️ Odolnosť voči teplotám i dlhej životnosti

VCX L2-4-B AC T1 (B) je navrhnutý na prevádzkové teploty od -30 °C do +50 °C a odoláva skladovaniu až do +70 °C. Je teda vhodný pre interiérové rozvádzače i pre priestory bez vykurovania.


🔧 Technické špecifikácie


• Trieda ochrany: T1 (predtým B)
Prvý stupeň ochrany – určený pre miesta s vysokým rizikom priameho úderu blesku alebo vedenia bleskových prúdov

• Konštrukcia: GDT – plynové iskrisko
Moderná technológia s dlhou životnosťou a veľmi vysokou schopnosťou odvádzať prúdy bez poškodenia

• Maximálne pripojenie: 35 mm²
Možnosť pripojiť vodiče vysokého prierezu – vhodné aj pre silnejšie napájacie okruhy

• Maximálne pracovné napätie: 385 V AC (Uc)
Maximálne trvalé napätie, pri ktorom prepäťová ochrana bezpečne pracuje bez spustenia

• Skúšobný prúd In (8/20): 50 kA
Schopnosť zniesť opakované impulzy – typické prepäťové špičky v sieti

• Maximálny prúd Imax (8/20): 100 kA
Extrémne vysoká schopnosť zachytiť bleskový prúd v laboratórnom teste

• Impulzný prúd Iimp (10/350): 40 kA
Reálny bleskový výboj – hodnota, ktorá určuje skutočnú ochranu v praxi

• Úroveň ochrany (Up): <2,5 kV
Maximálne zbytkové napätie pri prechode prepätia – čím nižšia, tým lepšia ochrana pripojených zariadení

• Pracovná teplota: -30 °C až +50 °C
Odolnosť voči mrazu i letnému horúčavu – vhodné pre široké spektrum použitia

• Skladovacia teplota: -30 °C až +70 °C
Bez obáv z uskladnenia v studených skladoch alebo na stavbe

• Krytie: IP20
Základná mechanická ochrana proti prachu a dotyku prstom – určené na inštaláciu do rozvádzača

• Rozmery (š x h x v): 144 × 64,5 × 90 mm
Štandardná modulárna veľkosť pre montáž do bežných rozvádzačov

• Hmotnosť: 889 g
Robustné prevedenie z kvalitných komponentov zaručuje stabilitu a odolnosť


⚠️ Upozornenie na inštaláciu


🔌 Zariadenie smie inštalovať iba oprávnená osoba s elektrotechnickou kvalifikáciou.
❗ Nesprávne zapojenie alebo nastavenie tohto výrobku či ďalších prvkov v elektroinštalácii môže viesť k ich poškodeniu, nevrátnym škodám alebo úrazu elektrickým prúdom.

📛 Reklamácie z dôvodu neodbornej montáže alebo nesprávneho zapojenia nemôžu byť akceptované.
🚫 Nepreberáme zodpovednosť za škody spôsobené neodborným zásahom.



Prepäťové ochrany - zvodiče prepätia triedy T1

Zvodiče prepätia, predtým známe ako bleskoistky alebo varistory či zvodiče prepätia, sú zariadenia určené na ochranu zapojených elektrických zariadení pred prechodnými prepätiami. Obmedzujú trvanie a frekvenciu následného prúdu.

Zvodiče prepätia triedy T1 sú zariadenia s vysokou odolnosťou proti prepäťovému prúdu Iimp(10/350) až 40 kA. Tým sa zvodiče prepätia AC triedy T1 radia z hľadiska ochrany elektrických inštalácií na vysoké miesto. Používajú sa totiž v najnáročnejších miestach ako prvá úroveň ochrany.

Zvodič prepätia AC triedy T1 možno použiť v sieťach TN-S, TN-C, IT, TT a v prípadoch, keď sa prepätie pochádzajúce z blesku môže dostať do chránenej budovy cez inštaláciu ochrany pred bleskom susednej budovy!

Dôležité je, že striedavé prepäťové ochrany triedy T1 sú vybavené plynovým iskriskom GDT a integrovanou tepelnou ochranou, takže ďalšia ochrana nie je nutná.


Prepäťové ochrany - základné informácie

Prepäťové ochrany, známe aj ako zvodiče prepätia, sú dôležitým prvkom elektrických inštalácií, ktoré chránia zariadenia pred škodlivými účinkami prepätia. Prepätie môže byť spôsobené rôznymi faktormi, ako sú údery blesku, spínacie operácie v elektrickej sieti alebo prechodné zmeny napätia. Tieto prechodné javy môžu viesť k poškodeniu citlivej elektroniky a ďalších elektrických spotrebičov, čo zdôrazňuje dôležitosť použitia kvalitnej prepäťovej ochrany.

Základné informácie o striedavom prúde (AC)

Striedavý prúd (AC) je typ elektrického prúdu, kde dochádza k pravidelným zmenám smeru toku prúdu. V bežných rozvodoch elektriny dochádza k striedaniu medzi kladnou a zápornou polaritou s frekvenciou 50 Hz (v Európe), čo znamená, že sa smer prúdu zmení 50-krát za sekundu. Tento typ prúdu je využívaný v domácnostiach i v priemyselných aplikáciách, pretože je ľahko prenosný na veľké vzdialenosti.

Prepäťová ochrana

Zvodič prepätia, niekedy označovaný aj ako bleskoistka, je zariadenie navrhnuté na ochranu elektrických systémov a zariadení pripojených k sieti pred náhlymi nárastmi napätia. Prepäťová ochrana funguje tak, že keď napätie prekročí bezpečnú úroveň, zvodič prepätia aktívne odvádza nadbytočnú energiu do zeme, čím zabraňuje tomu, aby vysoké napätie dosiahlo chránené zariadenia.

Funkcia zvodiča prepätia

Hlavnou funkciou zvodiča prepätia je obmedziť veľkosť prechodných prepätí na úroveň, ktorá neohrozí inštaláciu ani pripojené zariadenia. Tým sa zamedzí poškodeniu elektrických obvodov a zariadení, ako sú počítače, televízory, chladničky a ďalšie domáce alebo priemyselné spotrebiče.

Prepäťová ochrana je nevyhnutná na zabezpečenie bezpečnej a spoľahlivej prevádzky elektrických systémov, či už v domácnosti alebo v priemyselných aplikáciách. Správny výber a inštalácia prepäťovej ochrany významne znižuje riziko poškodenia zariadení a prispieva k dlhšej životnosti elektrických inštalácií.


Typy prepäťových ochrán


Existuje niekoľko typov prepäťových ochrán, ktoré sú určené na rôzne aplikácie:

1. Zvodiče prepätia typu 1 (trieda B) – Tieto zvodiče sú navrhnuté na ochranu pred priamymi údermi blesku a vysokými prepätiami v elektrickej sieti. Sú umiestnené na vstupe do budovy a chránia celú inštaláciu.
2. Zvodiče prepätia typu 2 (trieda C) – Tieto zvodiče sa používajú na ochranu pred prepätiami spôsobenými spínacími operáciami alebo nepriamymi údermi blesku. Často sa inštalujú do rozvádzačov vnútri budov.
3. Zvodiče prepätia typu 3 (trieda D)– Tieto zvodiče poskytujú ochranu jednotlivým spotrebičom alebo zariadeniu. Často sa inštalujú blízko citlivých zariadení, napríklad vo forme zásuvkových zvodičov.

Ako vzniká prepätie v elektrickej inštalácii?

Prepätie v elektrickej inštalácii môže vzniknúť z rôznych zdrojov, pričom niektoré sú spojené s atmosférickými javmi, zatiaľ čo iné majú technický pôvod v prevádzke zariadení. Tu sú hlavné spôsoby vzniku prepätia:

1. Úder blesku

• Priamy úder blesku do budovy alebo jej napájacieho vedenia: Tento prípad spôsobí veľmi vysoké prepätie, ktoré sa šíri elektrickou inštaláciou. Úder blesku môže priamo zasiahnuť štruktúru budovy alebo napájacie vedenie, čo vytvorí enormnú napäťovú špičku. Ak nie je inštalovaná prepäťová ochrana, táto energia môže zničiť pripojené zariadenia a poškodiť elektrické rozvody.
• Výboj do systému ochrany pred bleskom (hromozvodu): Aj keď je budova chránená hromozvodom, môže sa časť bleskového prúdu indukovať do elektrickej inštalácie, čo vyvolá prepätie.
• Výboj do vonkajších zariadení: Externé zariadenia, ako sú klimatizačné jednotky, ovládanie brány, alebo vonkajšie osvetlenie, sú tiež náchylné na zásahy bleskom. Tieto výboje môžu spôsobiť šírenie prepätia do celej elektrickej siete objektu.
• Výboj blesku do susedných objektov: Prepätie sa môže šíriť aj od vzdialenejšieho objektu, ak blesk zasiahne objekt alebo vonkajšiu inštaláciu do vzdialenosti až 2 km. Napäťová vlna sa môže indukovať cez napájacie vedenie do ďalších budov v okolí.

2. Komutačné (spínacie) prepätie

• Spínacie operácie v priemyselných zariadeniach: Prepätie môže vzniknúť aj v dôsledku rýchleho zapínania a vypínania veľkých elektrických strojov a zariadení, ako sú motory, transformátory alebo indukčné zariadenia. Pri spínaní týchto zariadení sa v obvodoch vytvárajú prechodné napäťové špičky, ktoré môžu vyvolať prepätie v elektrickej sieti.
• Prevádzka klimatizácií a iných veľkých spotrebičov: Zapínanie a vypínanie spotrebičov, ako sú klimatizácie, výťahy alebo elektrické brány, môže viesť k prechodným prúdovým rázom, ktoré vyvolávajú prepätie v sieti.

3. Indukované prepätie

• Prepätie môže byť tiež indukované elektromagnetickými poľami, ktoré vznikajú pri blízkych výbojoch blesku, aj keď nezasiahnu priamo objekt. Vysoké elektromagnetické pole spôsobené bleskom môže vyvolať napäťové špičky v kábloch a vodičoch elektrickej inštalácie.

4. Poruchy v sieti

• Niekedy môže byť prepätie spôsobené aj problémami v rozvodnej sieti, napríklad pri výpadkoch prúdu, chybnom uzemnení, alebo pri zapínaní veľkých transformátorov a generátorov.

Dôsledky prepätia

Ak nie je inštalovaná účinná prepäťová ochrana, môže prepätie spôsobiť vážne poškodenie elektrických spotrebičov, skraty v elektrických rozvodoch, a dokonca aj požiare. Citlivé elektronické prístroje, ako sú počítače, televízie a ďalšia elektronika, sú zvlášť náchylné na poškodenie.

Prevencia a ochrana pred prepätím, vrátane inštalácie vhodných prepäťových ochrán, je preto kľúčová na zabezpečenie bezpečnosti a spoľahlivosti elektrických inštalácií v domácnostiach i priemysle.

Zvodiče prepätia striedavého prúdu (AC)

Zvodiče prepätia majú skutočne kľúčovú úlohu v ochrane elektrických systémov a zariadení pred neželanými vplyvmi prepätia. Ako ste spomenuli, ich hlavnou funkciou je obmedziť následné prúdy a skrátiť trvanie prepätia, čo chráni citlivé komponenty a izoláciu v sieti. Prepätie môže byť spôsobené nielen úderom blesku, ale aj spínacími operáciami v elektrickej sieti, napríklad pri zapínaní alebo vypínaní nezaťaženého vedenia.

Zvodiče typu 1 (trieda B) sú konštruované tak, aby ochránili elektrické inštalácie a zariadenia pred priamym úderom blesku, ktorý by mohol zasiahnuť napájacie vedenie alebo systémy ochrany pred bleskom. Sú inštalované na vstupe elektrickej siete a fungujú ako prvá línia obrany pred veľkými prepätiami spôsobenými atmosférickými vplyvmi.

Zvodiče typu "1+2" (trieda B+C) sú kombinované zvodiče, ktoré majú širší ochranný rozsah. Okrem ochrany pred atmosférickými vplyvmi, vrátane úderu blesku, zabezpečujú tiež ochranu proti prepätiam spôsobeným spínaním v sieti. To z nich robí ideálnu voľbu pre komplexnú ochranu elektrických inštalácií, pretože sú schopné reagovať na rôzne druhy prepätia, ako od bleskov, tak od spínacích operácií.

Tieto zvodiče sú dôležité najmä v priemyselných a obytných budovách, kde ochrana elektrickej siete nielenže chráni citlivé zariadenia, ale tiež zvyšuje celkovú spoľahlivosť systému a minimalizuje riziko nákladných opráv alebo výpadkov spôsobených poškodením prepätím.

Zvodiče typu 3 (trieda D) sú navrhnuté na ochranu jednotlivých zariadení alebo malých spotrebičov pred nízkymi prepäťovými špičkami, ktoré sa môžu dostať cez primárne a sekundárne prepäťové ochrany (tj. typu 1 a typu 2). Zvodiče typu 3 sa zvyčajne inštalujú v blízkosti koncových zariadení a chránia pred prepätím spôsobeným spínacími operáciami, indukovanými prepätiami alebo zvyškami atmosférického prepätia, ktoré sa môžu dostať až k jednotlivým spotrebičom.

Výber zvodiča prepätia (prepäťovej ochrany)

Pri výbere zvodiča prepätia (prepäťovej ochrany) je kľúčové zohľadniť niekoľko technických faktorov a štandardov, ktoré zabezpečia efektívnu ochranu vašej inštalácie. Tu sú hlavné aspekty, na ktoré je potrebné sa zamerať:

1. Maximálne trvalé pr
