Sada pre solárny ohrev vody ECO SOLAR BOOST EVO 2275 Wp 5x PV TRINA Solar

Sada pro solární ohřev vody ECO SOLAR BOOST EVO 2275Wp — Kompletní 2,27 kWp systém pro efektivní ohřev


Od slunce přímo do vašeho bojleru

Ohřev teplé užitkové vody představuje jednu z nejvýznamnějších položek v rodinném rozpočtu. Tato kompletní FVE sada nabízí technicky přímé a vysoce efektivní řešení bez nutnosti složitého schvalovacího procesu u distributora, drahých hybridních střídačů nebo zbytečných ztrát při konverzi do baterií.

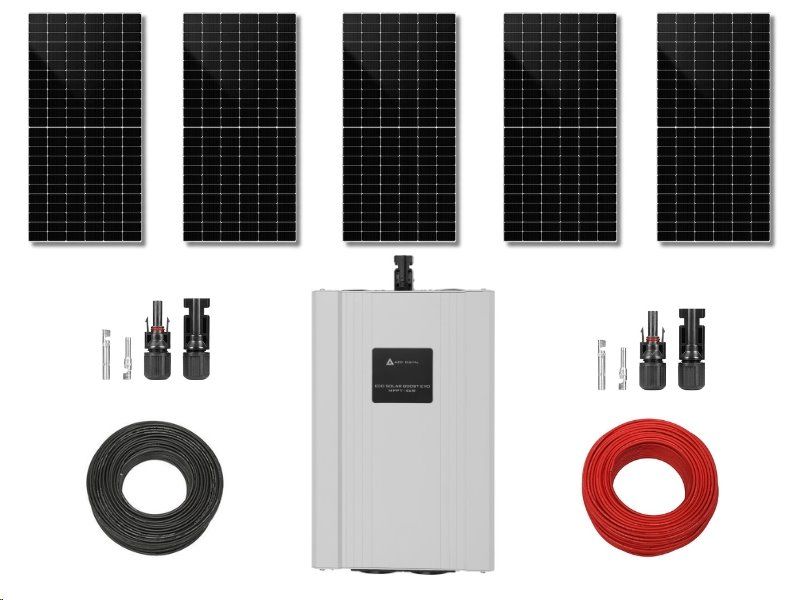

Jádrem sady je 5 bifaciálních panelů Trina Vertex S+ s celkovým špičkovým výkonem 2275 Wp, doplněných o specializovaný MPPT regulátor ECO SOLAR BOOST EVO 4kW. Tato kombinace zajišťuje přímé napájení topné spirály, přičemž veškerou kabeláž tvoří UV stabilní 6mm² vodiče dimenzované na 1500 V DC. Součástí jsou také originální MC4 konektory pro bezpečné a naprosto vodotěsné propojení celého okruhu.



Technické parametry, které rozhodují o efektivitě


• Špičkový výkon 2275 Wp — pokryje energetickou náročnost běžného elektrického bojleru v domácnosti od jara do podzimu.

• MPPT algoritmus — regulátor kontinuálně sleduje bod maximálního výkonu a zvyšuje tak celkovou účinnost ohřevu o 20 až 30 %.

• Technologie N-type TOPCon — panely dosahují špičkové konverzní účinnosti i z rozptýleného světla a při vyšších provozních teplotách.

• Bifaciální konstrukce panelů — dokáže absorbovat odražené světlo i ze zadní strany a generovat tak dodatečný energetický zisk.

• Solární kabeláž H1Z2Z2-K (2× 25 m) — průřez 6 mm² eliminuje výkonové ztráty i na delších trasách a izolace odolá extrémním teplotám i UV záření.

• Přímé napájení AC/DC těles — měnič ECO SOLAR BOOST výstupně moduluje napětí tak, aby ho zvládla běžná odporová spirála bez nutnosti její výměny.

• Krytí prvků IP65 až IP68 — zaručuje dlouhodobou odolnost konektorů i panelů vůči průměrnému evropskému počasí.



Zjednodušte si cestu k energetické nezávislosti


Při prvním spuštění systému oceníte zcela bezúdržbový chod a okamžitou odezvu. Systém ECO SOLAR BOOST EVO je navržen tak, aby po propojení MC4 konektorů a zapojení do sítě okamžitě směroval veškerý DC proud ze solárních panelů přímo do vašeho stávajícího topného tělesa. Obejdete se bez složitých displejů a nutnosti připojovat systém k Wi-Fi síti pro základní funkčnost — veškerá regulace probíhá hardwarově a plně automaticky uvnitř měniče.


MPPT regulace a maximální výtěžnost


Oproti obyčejnému PWM propojení zvyšuje vestavěný MPPT tracker s výkonem 4 kW energetický zisk o desítky procent, jelikož dokáže bleskově reagovat na aktuální svit. I když se objeví mraky, střídač dynamicky přizpůsobí napětí a proud tak, aby z 5 dodaných panelů Trina (každý o výkonu 455 Wp) dostal absolutní provozní maximum. Vysoké vstupní napětí z panelů navíc dramaticky snižuje ztráty na trase mezi střechou a kotelnou.


Nasazení v praxi a instalace


Pro rodinné domy s bojlerem představuje tato sada ideální cestu k částečné soběstačnosti bez zbytečné administrativy. Panely jednoduše osadíte na střechu, přivedete 6mm² solární kabely k MPPT regulátoru a ten připojíte k termostatu vašeho stávajícího ohřívače. Skvělé využití najde sada i na chatách a chalupách, kde díky plně off-grid provozu může připravovat horkou vodu do zásoby přes celý týden, aniž by byla nemovitost připojená k distribuční síti.


Pro koho je tato sada určená


Instalační firmy a elektrikáři (B2B sektor)

Pro montážní techniky představuje tato sada absolutní úsporu času a jistotu, že předávají funkční, bezpečné a normativně správné dílo. Odbourává se zdlouhavé dohledávání kompatibilních dílů a riziko poddimenzování sítě. Sada obsahuje certifikované vodiče H1Z2Z2-K dimenzované na 1500 V DC i přesně lícující MC4 konektory, což vylučuje vznik nebezpečných přechodových odporů. MPPT měnič nevyžaduje zdlouhavé oživování, párování s aplikacemi ani síťové integrace, takže montáž u klienta je přímočará a efektivní.

Majitelé rodinných domů s bojlerem

Pokud k ohřevu teplé užitkové vody využíváte elektrický bojler (např. značky Dražice) a usilujete o snížení účtů za energie, tato sada je určena přímo pro vás. Systém pracuje s vaší stávající topnou spirálou (nutno pouze ověřit, že neobsahuje jemnou spínací elektroniku, ale klasický mechanický termostat). Protože je systém izolovaný (off-grid), nemusíte vyřizovat povolení k připojení u distribučních společností (ČEZ, EG.D, PRE), což nasazení zrychlí o několik měsíců.

Chataři a majitelé off-grid objektů

Na rekreačních objektech je systém neocenitelný. Ať už chata přípojku elektřiny má (ale se slabým jističem), nebo je zcela bez sítě, sada zajistí plnou nádrž teplé vody. Během týdne, kdy objekt není obýván, 5 panelů s celkovým výkonem 2275 Wp spolehlivě nahřeje vodu i při horším počasí. Po příjezdu na víkend máte okamžitě k dispozici komfort bez čekání a zatěžování elektrocentrály.


Modelový příklad z praxe: Ohřev 150l bojleru na 50 °C


Pro lepší představu o reálném výkonu sady 2275 Wp uvádíme technickou kalkulaci. Cílem je ohřát standardní 150litrový bojler z teploty vstupní studené vody (10 °C) na komfortní užitkovou teplotu 50 °C (teplotní rozdíl ΔT = 40 °C). Fyzikálně je k tomuto ohřevu potřeba dodat přibližně 7 kWh elektrické energie.

Jak si s touto spotřebou poradí sestava s MPPT regulátorem ECO SOLAR BOOST EVO v praxi?

• Jasný letní den: Fotovoltaické pole generuje reálný provozní výkon kolem 1800 až 2000 W (po započtení tepelných ztrát samotných panelů na střeše). Celý objem 150 litrů nahřejete z nuly na maximum za 3,5 až 4 hodiny.

• Polojasný jarní či podzimní den: Díky zapojení bifaciálních (oboustranných) článků N-type a bleskové MPPT optimalizaci se dodávaný výkon pohybuje v rozmezí 800 až 1200 W. Bojler se na cílových 50 °C dostane za 6 až 8 hodin — spolehlivě se tak nahřeje v průběhu jednoho dne.

• Zataženo a hustá oblačnost: Výkon pole klesá na 200 až 500 W. Během takového dne sice systém nedosáhne plných 50 °C, ale zajistí masivní předehřev (například z 10 °C na 25 °C). Tím de facto sníží potřebnou dotaci z placené sítě na polovinu, pokud máte bojler konfigurovaný i pro noční dohřev ze zásuvky.



⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.

Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.


Technické specifikace


• Celkový výkon sady: 2275 Wp — Součet výkonu pěti panelů pro spolehlivý ohřev bojlerů do objemu cca 200 litrů.

• Počet fotovoltaických panelů: 5 ks — Model Trina TSM-NEG9R.28 Vertex S+ 455Wp.

• Technologie článků: N-type TOPCon, Bifaciální — Zvýšená účinnost a zisk odraženého světla i v podzimních měsících.

• Rozměry panelu: 1762 × 1134 × 30 mm — Standardizovaný formát kompatibilní se všemi běžnými montážními systémy.

• Rám panelů: Černý eloxovaný hliník — Elegantní vzhled a vysoká mechanická odolnost.

• Solární měnič: ECO SOLAR BOOST EVO MPPT-4000 — Modifikuje výstupní výkon ze slunce přímo pro odporové zátěže (topné spirály).

• Maximální výkon měniče: 4 kW — Poskytuje dostatečnou rezervu i pro případné budoucí rozšíření pole.

• Solární kabeláž: H1Z2Z2-K, průřez 6 mm² — 25 m červený a 25 m černý vodič, odolné vůči vysokým teplotám a UV.

• Maximální napětí kabeláže: 1500 V DC — Splňuje nejvyšší bezpečnostní normy pro fotovoltaické elektrárny.

• Konektivita: 2× originální sada MC4 (samec/samice) — Pro spolehlivý přenos proudu s ochranou proti vodě.



FAQ — Časté otázky zákazníků


1. Zvládnu instalaci solárního ohřevu svépomocí?

Ačkoliv je systém navržen jako relativně jednoduchá sestava, pracuje s vysokým stejnosměrným (DC) napětím z panelů, které je životu nebezpečné. Instalaci elektroinstalace a připojení regulátoru musí vždy provádět kvalifikovaný elektrikář s příslušným oprávněním.

2. Musím kvůli této sadě měnit topnou spirálu v bojleru?

Ne, není to nutné. Regulátor ECO SOLAR BOOST EVO je přímo vyvinut k tomu, aby pracoval se standardními odporovými topnými tělesy běžných elektrických bojlerů (zpravidla na 230 V).

3. Je nutné vyřizovat povolení od distributora sítě (ČEZ, EG.D)?

Vzhledem k tomu, že systém pracuje zcela odděleně od distribuční sítě a nedodává do ní žádné přebytky (slouží čistě pro vnitřní odporovou zátěž v bojleru), nevyžaduje klasické povolení k připojení (mikrozdroj).

4. Co se stane, když je voda v bojleru nahřátá na maximum?

Systém se odpojí prostřednictvím termostatu bojleru. Regulátor přestane dodávat energii a panely přejdou do takzvaného stavu naprázdno, což je pro ně zcela bezpečný a normální provozní stav.

5. Lze v budoucnu přidat další panely?

Ano, MPPT regulátor zvládne zátěž až 4 kW. V případě 455Wp panelů je technicky možné přidat další 3 panely zapojené do série (celkem 8 ks), za předpokladu, že nepřekročíte maximální vstupní napětí regulátoru.

6. Jaký je rozdíl mezi běžným a bifaciálním panelem v této sadě?

Bifaciální (oboustranné) panely dokáží generovat elektrickou energii i ze zadní strany pomocí odraženého světla od střechy nebo okolního prostředí. To v praxi přináší bonusové navýšení celkového výkonu, zejména při instalaci na světlé povrchy nebo při zvednuté montáži (např. plochá střecha).

7. Je součástí sady i konstrukce pro uchycení panelů na střechu?

Ne, montážní konstrukce součástí není, protože se liší případ od případu (taška, plech, plochá střecha). Hliníkové profily a háky je nutné dokoupit zvlášť podle konkrétní krytiny na vaší nemovitosti.

8. Jaká je reálná životnost panelů a regulátoru v této sestavě?

Panely Trina s pokročilou technologií článků N-type TOPCon mají výrobcem garantovanou lineární degradaci výkonu maximálně 0,4 % ročně. V praxi to znamená statisticky prokázané udržení minimálně 87,4 % původního nominálního výkonu i po 30 letech nepřetržitého provozu. MPPT regulátor ECO SOLAR BOOST EVO využívá k odvodu tepla masivní hliníkový chladič pro pasivní chlazení bez mechanických pohyblivých částí (ventilátorů), což při správném umístění v suchém a větraném prostředí s teplotou do 40 °C prodlužuje jeho technickou životnost na 10 až 15 let.

9. Lze systém kombinovat se stávajícím ohřevem ze sítě (např. na noční proud / HDO)?

Ano, je to možné, nicméně vyžaduje to specifické elektroinstalační řešení. Regulátor ECO SOLAR BOOST EVO nedisponuje integrovaným automatickým přepínačem sítí. Pro zachování možnosti plynulého dohřevu vody ze sítě v obdobích dlouhodobě nepříznivého počasí je z hlediska norem nutné instalovat do bojleru buď druhou, zcela nezávislou topnou spirálu (vyhrazenou pouze pro AC síť), nebo předřadit certifikovaný manuální vačkový přepínač sítí (typu 1-0-2). Ten zajistí fyzické a naprosto bezpečné oddělení stejnosměrného (DC) obvodu fotovoltaiky od střídavé (AC) distribuční sítě.

10. Jaká je maximální doporučená délka solárních kabelů mezi střechou a bojlerem?

Dodávané solární vodiče s robustním průřezem 6 mm² (v délce 2× 25 metrů) jsou dimenzovány tak, aby minimalizovaly ohmické ztráty. Při sériovém zapojení 5 panelů, kdy se provozní napětí pohybuje v rozmezí 200–250 V DC, lze kabelovou trasu s tímto průřezem prodloužit až na zhruba 40 metrů jedním směrem při zachování zanedbatelných výkonových ztrát (pod 1,5 %). Instalace s delšími trasami se z hlediska celkové efektivity nedoporučují a vyžadovaly by nákladnější přechod na kabeláž s průřezem 10 mm².

11. Obsahuje tato sada přepěťovou ochranu a jističe, nebo je nutné je dokoupit?

Z důvodu diametrálně odlišných požadavků u jednotlivých instalací (různé zóny bleskové ochrany budov, variabilní délky tras) není DC rozvaděč přímou součástí tohoto balení. Pro dodržení platných elektroinstalačních norem a ochranu investice je nezbytné k sestavě dokoupit příslušný DC rozvaděč, který musí obsahovat pojistkový odpojovač (osazený gPV pojistkami 15 A) a DC přepěťovou ochranu (typ T1+T2 nebo T2). Tyto prvky se instalují na trasu těsně před vstup kabelů do MPPT regulátoru.

12. Jaká je reálná doba návratnosti (ROI) této investice pro standardní domácnost?

Při
