Sada pre solárny ohrev vody GETI GWH02D 2275Wp 5x PV TRINA Solar

GETI GWH02D 2275 Wp — Kompletní sada FV ohřevu vody, 5× Trina N-type, bez přetoků do sítě


Solární ohřev vody: 2275 Wp výkonu, nulové přetoky, způsobilost pro dotaci NZÚ

Elektřina ze sítě dnes tvoří největší část nákladů na ohřev teplé vody v domácnosti — a přitom je to právě ohřev vody, kde se fotovoltaická energie využívá nejjednodušeji a nejefektivněji. Tento systém nevyžaduje baterie, neřeší se přetoky do sítě a nevzniká žádná povinnost oznámení distribuci. Pět bifaciálních panelů Trina Solar s technologií N-type i-TOPCon a celkovým výkonem 2275 Wp dodává energii přímo do bojleru přes regulátor GETI GWH02D MPPT, který ji s účinností >99 % přeměňuje na střídavé napájení topného tělesa.

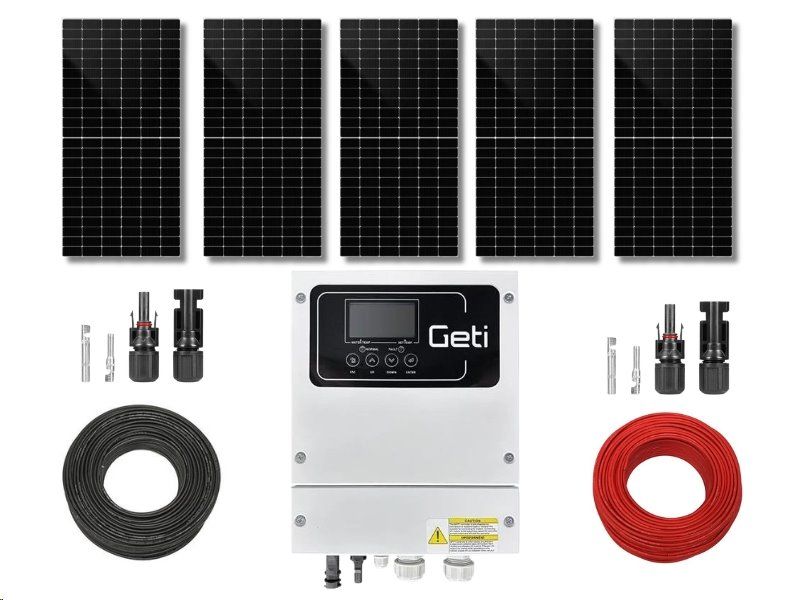

Sada je navržena jako kompletní instalační celek — obsahuje 5× panel Trina TSM-NEG9R.28, regulátor GETI GWH02D 4kW, 50 m solárního kabelu H1Z2Z2-K 6 mm² (25 m černého + 25 m červeného) pro přívod až do vzdálenosti 12–15 m od střechy k regulátoru a 2× sadu MC4 konektorů pro bezpečné propojení panelů. Regulátor automaticky přepíná mezi FV a sítí 230 V AC — v oblačném počasí nebo v noci dohřeje vodu ze sítě na nastavenou teplotu. Zároveň splňuje podmínky dotačního programu NZÚ a NZÚ Light 2025, kde může dotace pokrýt až 100 % nákladů na instalaci.

Co rozhoduje při výběru — parametry, na nichž závisí výtěžnost i bezpečnost systému


• N-type i-TOPCon technologie panelů (22,8 % účinnost) — generace po klasickém PERC; nižší degradace (max. 1 % v 1. roce, max. 0,4 % ročně dále) znamená o cca 8–12 % více vyrobené energie za 25 let oproti standardním monokrystalickým modulům.
• Bifaciální konstrukce dual-glass — zadní sklo zachytí odražené světlo ze střechy nebo okolí a přidává 2–5 % výtěžnosti v závislosti na albedo povrchu; zároveň eliminuje riziko prasknutí zadního polymeru při krupobitích a pohybu sněhu.
• MPPT regulátor GETI GWH02D, účinnost >99 % — sleduje bod maximálního výkonu panelů v reálném čase a přizpůsobuje odběr tak, aby systém pracoval na svém maximu i při proměnlivém osvitu; bez MPPT by ztráty na regulátoru dosahovaly 5–15 %.
• Automatické přepínání FV/AC s bypass obvodem — při poklesu FV napětí pod 120 V přepne regulátor ohřev na síť 230 V AC; díky elektrickému oddělení obou zdrojů nevznikají přetoky do distribuční sítě a systém nevyžaduje oznámení distributorovi.
• Solární kabel H1Z2Z2-K 6 mm², 1500 V DC — průřez 6 mm² je dimenzován pro výkonové ztráty pod 1 % při délce 25 m; kabel je certifikován pro venkovní použití, UV stabilní a odolný teplotám od −40 do +90 °C.
• MC4 konektory, IP68 — průmyslový standard pro solární instalace; zabraňují záměně polarity a vytváří vodotěsné spojení bez nářadí speciálního klíče (použitelné s MC4 montážním klíčem).
• IP65 krytí regulátoru — možnost instalace v technické místnosti, garáži nebo ve venkovní skříni; odolné vůči kondenzaci a drobným postřikům.
• Záruky panelů: 25 let na produkt, 30 let na výkon — výrobce garantuje, že výkon po 30 letech neklesne pod 87,4 % jmenovité hodnoty.
• Způsobilost pro NZÚ Light 2025 — regulátor i panely splňují technické podmínky dotace; kombinace může pokrýt většinu nebo celé náklady na instalaci pro rodinné domy.
• Teplotní čidlo (3 m) v balení — regulátor měří teplotu vody v bojleru přímo; bez čidla by nebylo možné nastavit oddělené teploty pro ohřev z FV a z AC sítě.

Jak systém funguje v každodenním provozu a co ocení instalatér při montáži


Panely Trina Vertex S+ jsou navrženy pro snadnou manipulaci — rozměr 1762 × 1134 × 30 mm a hmotnost 21 kg umožňují montáž ve dvou osobách bez zdvihacích pomůcek. Hliníkový anodizovaný černý rám zapadne do standardních upevňovacích systémů kompatibilních s výškou rámu 30 mm (většina systémů SC, Solarmi, K2 Systems). Duální sklo — 1,6 mm AR-coated sklo vpředu, 1,6 mm tvrzené sklo vzadu — eliminuje potřebu pravidelného čištění rubové strany a odolá zatížení sněhem 5400 Pa a větrem 4000 Pa (testovací hodnoty IEC 61215).

Regulátor GETI GWH02D se montuje na zeď šroubováním, připojení panelů přes MC4 konektory nevyžaduje šroubování drátů pod napětím — panely se jednoduše zastřeší (zakryjí) při zapojování a pak odhalí. LED displej po prvním spuštění okamžitě zobrazuje aktuální PV výkon, PV napětí a nastavenou i aktuální teplotu vody — bez nutnosti mobilní aplikace nebo cloudového účtu. Teplotní čidlo se zasune do jímky bojleru a připojí ke svorkám regulátoru (3m kabel je v balení).

Systém v praxi: dva odlišné scénáře nasazení


Rodinný dům s bojlerem 150–200 l (B2C): Systém s 5 panely v sérii (celkové napětí série cca 5 × 45 V = 225 V DC při MPP) splňuje vstupní rozsah regulátoru 160–350 V DC. V letních měsících (duben–září) sada při střední denní insolaci 4–5 kWh/m² vyrobí denně 7–10 kWh, což pokryje energetickou potřebu ohřevu 150 l vody z 10 °C na 55 °C (≈ 7,5 kWh) bez odběru ze sítě. Mimo sezónu nebo v oblačném počasí regulátor automaticky dohřeje vodu ze sítě na nastavenou teplotu pro AC (lze nastavit odlišně od PV teploty). Investice se při ceně elektřiny 6 Kč/kWh a ročním výnosu cca 1 800–2 200 kWh může navrátit za 3–5 let (bez dotace).

Bytový dům nebo administrativní objekt (B2B): Regulátor GETI GWH02D umožňuje připojení topného tělesa až do 4000 W / 230 V AC. V komerčních objektech s větším bojlerem (300–500 l) lze systém doplnit o druhý regulátor s dalšími panely a využít dvě topná tělesa. Bypass architektura (bez přetoků do sítě) zjednodušuje správní a legislativní stránku instalace — nevyžaduje licenci výrobce elektřiny pro instalaci pod 10 kWp, která by jinak přidávala byrokratickou zátěž.

Pro koho je sada určená


Majitelé rodinných domů s bojlerem na 230V jsou primárním uživatelem — kdo má šikmou nebo plochou střechu s orientací J/JV/JZ a možností vést kabel do technické místnosti, může tento systém zprovoznit s jednou montáží za jeden den. Není potřeba výměna stávajícího bojleru, pokud má odporové topné těleso a bimetalový termostat (elektronicky řízené termostaty nejsou kompatibilní s regulátorem GWH02D).

Instalatéři a elektrikáři ocení kompletnost sady — vše pro kabeláž a zapojení panelů je součástí balení, MC4 konektory jsou originální a umožňují čistý, revizně přijatelný spoj. Instalaci musí provést osoba s příslušnou elektrotechnickou kvalifikací (dle ČSN EN 50110 minimálně osoba poučená, reálně doporučena kvalifikace §6 nebo §7 dle Vyhlášky 50/1978 Sb.).

Správci budov a facility manažeři v B2B segmentu mohou systém nasadit jako první krok snižování provozních nákladů bez nutnosti řešit přetoky, instalaci bateriového úložiště nebo licencování výroby elektřiny.


⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.


Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.

Udržitelnost a ekologie


Panely Trina Solar TSM-NEG9R.28 splňují RoHS a jsou označeny EU WEEE COMPLIANT s recyklovatelným obalem. Výrobce je certifikován dle ISO 14001 (environmentální management) a ISO 14064 (verifikace emisí skleníkových plynů). Dual-glass konstrukce modulů je plně recyklovatelná — sklo, hliník a křemíkové články lze separovat standardními procesy zpracování PV odpadů. Systém funguje bez chemikálií (žádné solární kapaliny na rozdíl od termických solárních kolektorů) a nevyžaduje servisní zásahy v prvních 10 letech provozu.

Technické specifikace


Panely — 5× Trina Solar TSM-455NEG9R.28 Vertex S+

• Typ článků: N-type i-TOPCon monokrystalický křemík — technologie nižší rekombinace nosičů náboje, vyšší výtěžnost za nízkého osvitu oproti PERC.
• Jmenovitý výkon (STC): 455 Wp / panel; celková sada 2275 Wp — STC: 1000 W/m², 25 °C, AM 1,5.
• Účinnost modulu: 22,8 % — jedna z nejvyšších hodnot u standardních střešních rozměrů dostupných na trhu.
• Napětí v MPP (VMPP): 45,0 V — při sériovém zapojení 5 panelů celkem 225 V DC (v rozsahu regulátoru 160–350 V DC).
• Proud v MPP (IMPP): 10,11 A
• Napětí naprázdno (VOC): 53,4 V (série 5 panelů: 267 V DC)
• Zkratový proud (ISC): 10,77 A
• Maximální systémové napětí: 1500 V DC (IEC) — panely lze zapojit i do větších stringů.
• Maximální pojistka série: 25 A
• Teplotní koeficient výkonu: −0,29 %/°C — při teplotě 50 °C výkon klesá cca o 7 % oproti STC, stále lepší než standardní PERC (−0,34 %/°C).
• NOCT: 43 °C (±2 °C) — nižší provozní teplota článku znamená vyšší skutečný výkon v letních dnech.
• Degradace: max. 1 % v 1. roce, max. 0,4 % ročně od 2. do 30. roku — po 30 letech garantovaný výkon min. 87,4 % jmenovité hodnoty.
• Konstrukční zatížení: sníh 5400 Pa, vítr 4000 Pa (testovací hodnoty IEC)
• Přední sklo: 1,6 mm tvrzené sklo s AR (antireflexní) vrstvou a vysokou propustností
• Zadní sklo: 1,6 mm tvrzené sklo (dual-glass / bifaciální konstrukce)
• Rám: 30 mm anodizovaný hliník, černý
• Rozměry: 1762 × 1134 × 30 mm
• Hmotnost: 21,0 kg / panel
• Konektor: MC4 EVO2 (TS4 kompatibilní), IP68
• J-Box: IP68
• Certifikace: IEC 61215, IEC 61730, IEC 61701 (salt mist), IEC 62716 (ammonia), ISO 9001, ISO 14001, ISO 45001, ISO 14064, EU WEEE
• Záruka na produkt: 25 let; záruka na výkon: 30 let

Regulátor — GETI GWH02D MPPT 4kW

• Typ: Solární MPPT invertor/regulátor pro přímý FV ohřev vody (odporová zátěž)
• Vstupní napětí PV (VDC): 160–350 V DC — odpovídá sérii 4–7 panelů Trina 455 Wp
• Vstupní napětí AC: 230 V AC (záložní síťový vstup)
• Výstupní napětí: 0–260 V AC (čtvercová vlna pro odporovou zátěž)
• Maximální výkon: 4000 W
• Vstupní proud z PV: max. 20 A
• Výstupní proud AC: max. 20 A
• Typ zátěže: odporová s bimetalovým termostatem — není kompatibilní s elektronikou řízenými termostaty
• Minimální odpor zátěže: 13 Ω (maximální výkon 4 kW při 230 V)
• MPPT: ANO — sledování bodu m
