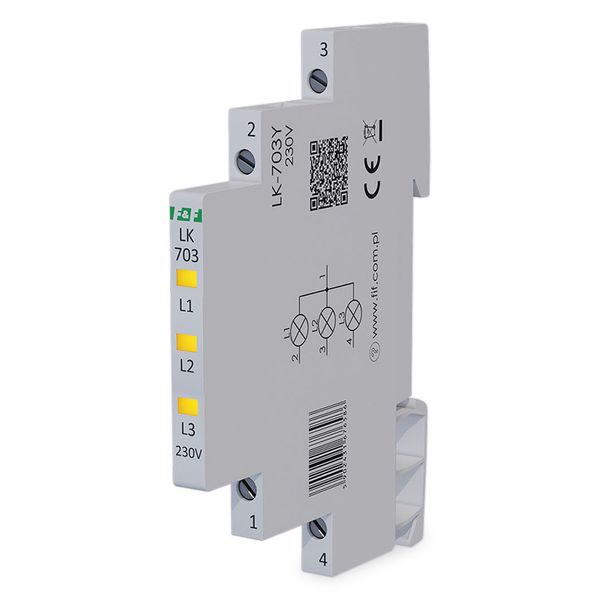

Signalizácia trojfázová F&F LK-703Y/230V na DIN lištu

Modulárna 3-fázová signalizácia F&F LK-703Y-230V — Prehľadná signalizácia so šírkou 6,2 mm

Okamžitá kontrola trojfázových sietí

Trojfázová LED kontrolka F&F LK-703Y-230V osadená tromi žltými diódami slúži na okamžitú a bezpečnú vizuálnu kontrolu prítomnosti napätia v jednotlivých fázach elektrickej siete (3× 230 V+N). Jej hlavnou technickou prednosťou je extrémne úzke puzdro o šírke iba 6,2 mm (1/3 modulu), ktoré zásadne šetrí miesto na normovanej DIN lište 35 mm. Spolu so zanedbateľným príkonom 0,15 W na fázu predstavuje priestorovo aj energeticky efektívne riešenie pre akýkoľvek rozvádzač.

Čo rozhoduje pri inštalácii do trojfázového rozvádzača

• Šírka iba 6,2 mm — ušetríte cenné miesto pre ďalšie modulárne prístroje, kontrolka zaberá len 1/3 štandardného DIN slotu.

• 3 nezávislé LED diódy — okamžitá a zreteľná vizuálna identifikácia stavu každej fázy (L1, L2, L3) zvlášť.

• Minimálna spotreba energie — príkon iba 0,15 W na kanál zaručuje vysoko úspornú a úplne bezúdržbovú prevádzku bez zahrievania.

• Spoľahlivé skrutkové svorky — rýchle zapojenie vodičov do prierezu 2,5 mm² s garantovaným uťahovacím momentom 0,4 Nm.

• Odolnosť v extrémnych teplotách — stabilná funkčnosť komponenty je zaručená v širokom rozmedzí od -30 do +50 °C.

Určené pre profesionálne osadenie aj domáce siete

Táto kompaktná signalizácia je navrhnutá pre elektrikárov, revíznych technikov a staviteľov rozvádzačov, ktorí osadzujú trojfázové domové aj priemyselné inštalácie. Je nepostrádateľným prvkom všade tam, kde je potrebná trvalá optická kontrola stavu hlavného prívodu alebo výstupov zo stykačov, a to pri prísnej požiadavke na maximálnu úsporu inštalačného priestoru.

Technické špecifikácie

• Menovité napájacie napätie: 3× 230 V+N — Štandardné prevádzkové napätie pre trojfázové rozvody so stredným vodičom.

• Farba signalizácie: 3× žltá LED — Zreteľný a normovaný indikátor pre každú sledovanú fázu.

• Príkon: 0,15 W na kanál — Zanedbateľná spotreba (celkovo max. 0,45 W) zaisťuje nulové tepelné straty v rozvádzači.

• Šírka modulu: 6,2 mm (1/3 DIN modulu) — Extrémne tenký profil pre maximálnu úsporu miesta.

• Montáž: Na DIN lištu 35 mm (TH35) — Bežné upnutie pre všetky štandardné rozvodnice.

• Pripojenie: Skrutkové svorky do 2,5 mm² — Bezpečný spoj vhodný pre plné aj lankové vodiče.

• Uťahovací moment: 0,4 Nm — Výrobcom stanovená hodnota pre pevné uchytenie bez poškodenia svorky.

• Prevádzková teplota: -30 až +50 °C — Spoľahlivé nasadenie vo vonkajších aj vnútorných priemyselných skriniach.

• Krytie: IP20 — Ochrana určená výhradne pre inštaláciu do uzavretých rozvádzačov.

FAQ — Časté otázky zákazníkov

1. Musia byť zapojené všetky tri fázy, aby kontrolka fungovala? Nie, každá z fáz (L1, L2, L3) funguje nezávisle proti strednému vodiču (N). Ak dôjde k výpadku jednej z fáz, príslušná LED dióda zhasne, zatiaľ čo ostatné pod napätím budú svietiť ďalej.

2. Je potrebné obvod kontrolky dodatočne istiť? Áno, ak je pred bodom pripojenia kontrolky na sieť inštalovaný hlavný nadprúdový istič o hodnote 25 A alebo vyššej, musí byť prívod k samotnej kontrolke dodatočne istený poistkou o hodnote maximálne 6 A.

3. Je kontrolka pripravená na trvalú prevádzku pod napätím? Úplne bez problémov. Použité LED diódy majú minimálny odber (0,15 W) a sú priamo skonštruované na trvalú, bezúdržbovú prevádzku bez rizika tepelnej degradácie.

4. Dá sa táto kontrolka použiť v sieťach bez N vodiča? Nie, tento model s označením 3× 230 V+N vyžaduje pre správnu funkciu diód pripojenie fáz aj pracovného stredu (N).

5. Zaberú skrutkové svorky viac miesta ako samotná kontrolka? Nie, skrutkové svorky sú integrované priamo do štíhleho 6,2mm tela kontrolky. Na zachovanie takto úzkeho profilu slúži stupňovité usporiadanie svorkovníc.
