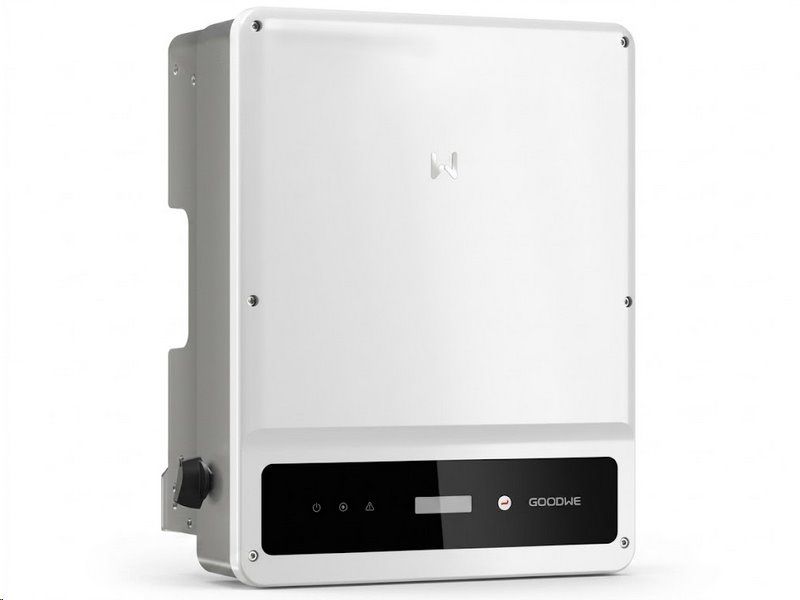

Solární regulátor MPPT GoodWe GW4000-SDT-20

GoodWe GW4000-SDT-20 — 16A vstup pro výkonné FVE panely


Výkonné jádro on-grid solárních instalací

Hledáte střídač pro menší třífázovou instalaci, který vás nebude omezovat při výběru nejnovějších fotovoltaických modulů? Třífázový síťový střídač GoodWe GW4000-SDT-20 z inovované řady SDT G2 PLUS+ je dimenzován na maximální vstupní proud 16 A na každý MPPT. Bez problémů s ním tak napojíte moderní velkoformátové panely s vysokými výkony. Celý systém navíc charakterizuje zcela tichý chod a pasivní chlazení, díky čemuž o jeho provozu v domě nebudete vůbec vědět.

Tento model je vybaven dvěma nezávislými MPP trackery, takže spolehlivě vytěží energii ze střech s rozdílnou orientací – například východ/západ. Splňuje legislativní certifikaci PPDS P4 (kategorie A1 a A2), čímž zajišťuje zcela hladké připojení do distribučních sítí na území ČR (ČEZ, PRE, EG.D). Přidáním modulu GoodWe HomeKit 3000 navíc získáte plnohodnotný a přesný 24hodinový management vlastní spotřeby v rámci domácnosti či firmy.


Klíčové parametry a jejich přínos v praxi


• Vstupní proud 16 A na MPPT — garantuje plnou kompatibilitu s nastupující generací vysoce výkonných 400W+ solárních panelů.

• Výkon 4 000 W s možností 110% přetížení — střídač dovoluje maximální střídavý AC výkon až 4 400 W pro efektivní vykrytí energetických špiček.

• 2× nezávislý MPP tracker — minimalizuje ztráty při odlišném osvitu jednotlivých částí střechy nebo při částečném zastínění.

• Široký provozní rozsah 180–850 V — systém rychleji najíždí v ranních hodinách a prodlužuje celkový čas produkce.

• Úplná absence ventilátorů — chlazení obstarává robustní pasivní chladič, hlučnost tak zůstává trvale pod hranicí 34 dB.

• Zabudované přepěťové ochrany Typu III — komplexní ochrana AC i DC strany bez nutnosti okamžitě instalovat nákladné externí boxy (Typ II jako volitelný doplněk).

• Plná certifikace PPDS P4 — měnič je plně certifikován a otestován zkušebnou EG.D, což zajišťuje bezproblémovou revizi a legalizaci vaší FVE.

• Venkovní montáž díky IP65 — vlhkost a prach neohrožují elektroniku, instalace je možná do technické místnosti i na fasádu.



Montáž s důrazem na logiku a rychlost

Rozměry skříně 354 × 433 × 147 mm a váha rovných 15 kg činí z tohoto zařízení mimořádně kompaktní prvek fotovoltaiky. Mechanické uchycení a zavěšení zvládne bez potíží na místě jeden technik. Připojení k síti zjednodušuje vyvedený Plug and play AC konektor, zatímco pro přívody z panelů výrobce osadil ověřené konektory formátu MC4 (4–6 mm²). Aktuální hodnoty a provozní stavy okamžitě odečtete z integrovaného předního LCD displeje a sady LED indikátorů.


Maximální propustnost a energetická efektivita

Střídač disponuje beztransformátorovou (non-isolated) architekturou, která mu zajišťuje špičkovou maximální účinnost až 98,2 % a standardizovanou evropskou účinnost 97,6 %. Fotovoltaické napětí mění téměř beze ztrát. Večer a v noci, kdy zařízení přechází do stand-by režimu, se jeho klidová spotřeba drží pod méně než 1 W, čímž střídač zbytečně nezvyšuje vaše účty za elektřinu z distribuční sítě.


Diagnostika a management na dosah ruky

GoodWe SDT G2 PLUS+ je plně kompatibilní s ekosystémem aplikace SolarGo pro rychlé úvodní nastavení na místě přes chytrý telefon a platformou SEMS Portal pro dlouhodobý cloudový dohled. Na základní desce naleznete porty pro Wi-Fi a RS485 komunikaci (možnost doplnit o LAN, či 4G modul), kterými předáte kompletní data do svého chytrého řízení budovy nebo přímo na obrazovku tabletu. Při osazení Smart Meteru nebo komunikačního modulu dokáže systém pohotově reagovat na přetoky a nastavit tvrdý i měkký výkonnostní limit.


Provoz s baterií nebo bez baterie?

Střídač GoodWe GW4000-SDT-20 je zkonstruován výhradně jako čistě síťový (on-grid) třífázový střídač. To s sebou nese zásadní provozní fakta:

• Výhradně provoz bez baterie: Zařízení funguje pouze v přímé kooperaci se solárními panely a distribuční sítí. Neobsahuje žádné výkonové svorky pro připojení akumulátorů ani interní obousměrný DC-DC měnič, který je pro řízení baterie nezbytný.

• Nemožnost budoucího rozšíření na hybridní systém: Pokud byste chtěli v budoucnu k tomuto střídači doplnit bateriové úložiště, není to hardwarově ani softwarově možné. V takovém případě byste museli střídač kompletně vyměnit za hybridní model (např. řady GoodWe ET).

• Ekonomická výhoda: Výhodou provozu bez baterie jsou výrazně nižší počáteční investiční náklady na pořízení fotovoltaické elektrárny (FVE) a maximální provozní jednoduchost s vysokou účinností, jelikož odpadají ztráty spojené s konverzí energie do a z chemického akumulátoru.



Možnosti využití pro ohřev vody (Akumulace do TUV)

Provoz střídače pro ohřev vody (např. napájení elektrického bojleru či akumulační nádrže) je plně možný a v praxi velmi efektivní, probíhá však na úrovni střídavého proudu (AC rozvodu):

• AC integrace do domovní sítě: Střídač transformuje stejnosměrný proud z panelů na střídavý proud (400 V, 3L/N/PE), který dodává do domovního rozvaděče. Pokud bojler v daný moment sepne, spotřebovává energii vyrobenou střídačem.

• Nutnost externího řízení přebytků (Doporučeno): Samotný střídač nemá dedikovaný přímý silový výstup pro topnou spirálu. Aby solární energie neodcházela bezplatně do sítě (přetoky) a bojler nespínal v době, kdy slunce nesvítí, je nutné do systému integrat externí regulátor přebytků (např. Wattrouter nebo GreenBon0).

• Využití Smart Meteru: Tento regulátor přebytků snímá data na patě domu (zpravidla ve spolupráci s externím měřicím modulem, jako je GoodWe Smart Meter GM3000 nebo HomeKit 3000). Jakmile detekuje, že střídač vyrábí více, než dům aktuálně spotřebovává, plynule přesměruje přesný výkon přebytků do topné spirály bojleru. Ohráváte tak vodu pouze z čistých solárních přebytků.



Pro koho je střídač určen?

Vzhledem ke své beztransformátorové on-grid architektuře , jmenovitému AC výkonu 4 000 W a pokročilé proudové zatížitelnosti 16 A na MPPT je střídač určen pro specifické typy instalací a uživatelů:

1. Domácnosti s vysokou spotřebou energie během dne

• Profil uživatele: Ideální pro rodinné domy, kde je trvalý odběr během slunečních hodin – např. běží filtrace bazénu, klimatizace, tepelné čerpadlo v režimu chlazení či letního ohřevu teplé vody, případně jsou členové domácnosti na home office a využívají energeticky náročné spotřebiče přes den.

• Ekonomický záměr: Pro ty, kteří chtějí okamžitě snižovat své účty za elektrickou energii s nejrychlejší možnou finanční návratností techniky a nechtějí investovat do drahých baterií.

2. Uživatelé vyžadující absolutně tichý provoz

• Technické řešení: Model GW4000-SDT-20 využívá výhradně pasivní chlazení přirozeným prouděním vzduchu (Natural Convection). Neobsahuje žádné mechanické ventilátory.

• Místo instalace: Díky garantované hlučnosti pod 34 dB je střídač perfektní pro instalace v blízkosti obytných prostor – do chodeb, garáží, podkroví nebo technických místností, kde by hluk spínaných ventilátorů působil rušivě.

3. Malé komerční provozovny, dílny a kanceláře

• Profil provozu: Menší komerční objekty, které fungují v režimu pondělí až pátek od 7:00 do 16:00. Veškerá energie vygenerovaná ze střídače je okamžitě spotřebována osvětlením, výpočetní technikou, stroji nebo klimatizací, což zajišťuje stoprocentní využití solárního výkonu bez nutnosti akumulace.

4. Instalace využívající moderní vysokovýkonné solární panely

• Technologická kompatibilita: Starší generace střídačů měly limit vstupního proudu (např. 11 A), což omezovalo použití moderních fotovoltaických modulů s výkony nad 400 W. Tento měnič zvládne 16 A na každý ze dvou MPPT trackerů , je tedy přímo určen pro stavbu polí z nejnovějších a nejefektivnějších panelů na trhu.

• Členité střechy: Dva nezávislé MPP trackery umožňují instalaci panelů na dvě různé střešní roviny (např. východ a západ) bez vzájemného proudového ovlivňování a ztrát z nesouměrného osvitu.

5. Realizace s požadavkem na rychlé a bezproblémové schválení distributorem (EG.D, ČEZ, PRE)

• Garance souladu: Zařízení disponuje oficiálním Protokolem o souladu zařízení s požadavky PPDS P4 pro nesynchronní výrobní moduly kategorie A1 a A2. Tento protokol byl ověřen a vydán přímo zkušební laboratoří EG.D, s.r.o..

• Cílová skupina: Určeno pro realizační firmy a koncové zákazníky, kteří chtějí mít stoprocentní jistotu, že revizní technik a distribuční společnost schválí první paralelní připojení zdroje k síti bez administrativních průtahů.



Technické specifikace


• Max. DC vstupní výkon: 6 000 W — Dostatečná rezerva pro žádoucí předimenzování solárních panelů.

• Jmenovitý AC výkon: 4 000 W — Stabilní hodnota výstupního dodávaného výkonu.

• Max. AC zdánlivý výkon: 4 400 VA — Zařízení využívá 110% overload toleranci v krátkých výkonnostních špičkách.

• Topologie střídače: Non-isolated (beztransformátorový) — Umožňuje menší rozměry, menší váhu a minimální tepelné ztráty.

• Krytí: IP65 — Robustní utěsnění vůči vnikajícímu prachu a vodě.

• Max. stejnosměrné napětí (DC): 1 000 V — Dimenzováno pro delší řetězce (stringy) modulů.

• Vstupní proud max. na 1 MPPT: 16 A — Plně dostačuje současným výkonným křemíkovým panelům na trhu.

• Zkratový proud max. na 1 MPPT: 20,0 A — Ochranná rezerva pro špičkové náběhy pole.

• Provozní rozsah MPPT: 180–850 V — Brzké napětí zachytí první ranní paprsky a efektivně využije pozdní svit.

• Počet MPPT: 2 — Sledování maximálního výkonu rozdělené na 2 nesouměrné instalace na domě.

• Jmenovité výstupní napětí: 400 V, 3L/N/PE — Fázově symetrická distribuce.

• Maximální účinnost: 98,2 % — Provozní ztráty tvoří jen zlomek celkové generované elektřiny.

• Hlučnost: < 34 dB — Přirozené proudění vzduchu funguje zcela potichu.

• Rozměry: 354 × 433 × 147 mm — Nástěnné provedení vyhovuje zúženým profilům domovních rozvoden.

• Hmotnost: 15 kg — Jednoduché usazení na dodávanou lištu bez nutnosti navijáků a zvedáků.

• Komunikace a rozhraní: Wi-Fi, RS485 (LAN / 4G jako volitelné příslušenství) — Snadná integrace na cloud.



FAQ — Časté otázky zákazníků (technické a instalační dotazy)


1. Má GoodWe GW4000-SDT-20 povolení pro českou síť (PPDS)?

Ano, střídač úspěšně prošel certifikačními testy podle platné metodiky PPDS - Příloha 4. Má vydaný protokol zkušebnou EG.D pro kategorii A1 a A2, díky čemuž proces připojení probíhá u ČEZ, PRE a EG.D standardní a rychlou formou.

2. Mohu u tohoto modelu později připojit vysokonapěťové baterie?

Zcela vyloučeno. Model SDT G2 PLUS+ je čistý on-grid (síťový) střídač. Nedisponuje terminály, DC měničem ani softwarovým modulem k integraci úložného bateriového systému.

3. Proč je výhodný vstupní proud 16 A na MPPT?

Generace dřívějších měničů narážela na limit 11 nebo 12 A, což působí problém u dnešních panelů s výkony okolo 450 W a více, které pracují s proudy přes 13 A. Tento model disponuje 16 A, takže moderní panely neomezuje v účinnosti.

4. Co znamená funkce "110% AC výkon" zmíněná u tohoto zařízení?

V optimálních světelných podmínkách umí střídač vygenerovat a poslat na svorky o 10 % větší výkon, než je jeho základní nominální hodnota (namísto 4 000 W bezpečně odešle trvale i 4 400 W), takže maximálně zpeněžíte, nebo využijete mimořádný sluneční svit.

5. Lze nastavit omezení přetoků (Zero Export)?

Ano, prostřednictvím aplikace SolarGo (příp. SEMS Portal) lze navolit tvz. Soft Limit i Hard Limit. Abyste ale tento povel dovedli do praxe, potřebujete na vstupu budovy (před hlavními jističi) osadit kompatibilní elektroměr z produkce GoodWe (typicky Smart Meter GM3000), který čte data v reálném čase.

6. Mám na domě dvě různé střešní roviny. Vadí to střídači?

Nevadí. Střídač má dva samostatné MPP trackery s možností připojit nezávislé série panelů. Strana instalovaná např. na západ tudíž v žádném případě nesníží momentální proudovou efektivitu panelů na východní straně.

7. Obsahuje balení komunikační modul?

Standardní provedení zahrnuje podporu pro komunikaci pomocí modulů, z výroby nabízí zpravidla port pro osazení. Při dokoupení/volbě správného variantního řešení v něm najdete Wi-Fi/LAN/4G dongle, který stačí vložit do spodního COM portu a spárovat s routerem.

8. Kdo smí provádět instalaci a elektrické zapojení střídače?

Instalaci, oživení, elektrické zapojení a údržbu zařízení smí provádět výhradně kvalifikovaní profesionálové s příslušným elektrotechnickým vzděláním a oprávněním dle platné legislativy. Střídač musí být zapojen v souladu s místními normami a připojovacími podmínkami provozovatele distribuční soustavy.

9. Jaké jsou předepsané hodnoty pro hlavní AC jistič?

Pro 4kW model GW4000-SDT-20 výrobce striktně předepisuje instalaci AC jističe o hodnotě 16 A. Každý střídač musí mít svůj vlastní vyhrazený jistič; není přípustné, aby více střídačů sdílelo jeden společný jistící prvek.

10. Jaký typ externího proudového chrániče (RCD) je doporučen?

Pokud místní instalační normy vyžadují kromě integrované ochrany (RCMU) přidání externího proudového chrániče, je nutné použít chránič typu A (Type A RCD). Pro zabránění nechtěným výpadkům při běžném provozu musí být jeho vybavovací proud (action current) dimenzován na 300 mA nebo více.
