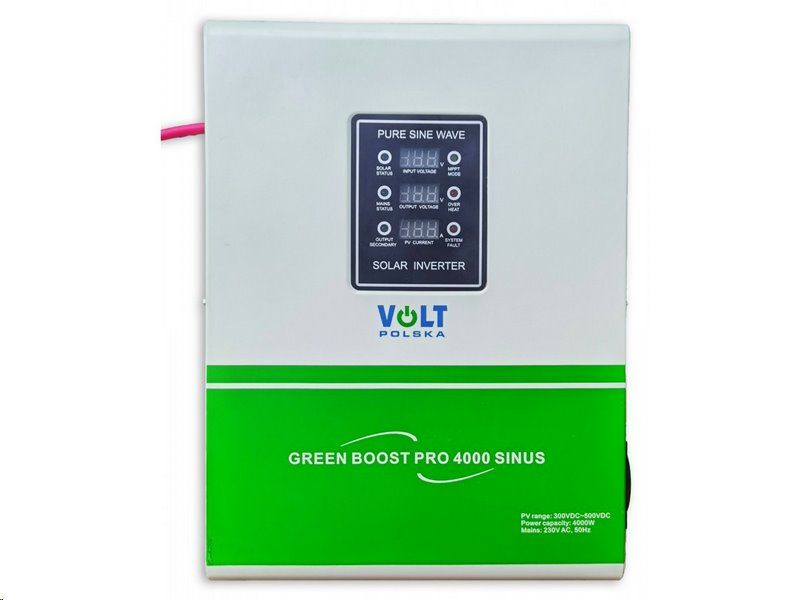

Solárny regulátor MPPT VOLT GREEN BOOST PRO 4000 SINUS 4kW (pre FV ohrev vody)

VOLT Green Boost PRO 4000 SINUS BYPASS — Čistý sínus pre bezpečný FV ohrev

Spoľahlivé riešenie aj pri poklese solárneho výkonu

Bežné systémy pre fotovoltický ohrev narážajú na limit vo chvíli, keď slnko zakryjú mraky. Ak solárne pole nedodáva dostatočný výkon, ohrev sa úplne zastaví, čo je pri primárnych zdrojoch teplej vody nežiaduce. Solárny menič VOLT Green Boost PRO 4000 SINUS tento problém obchádza pomocou integrovanej funkcie BYPASS, ktorá umožňuje pripojenie k elektrickej sieti a dodáva z nej energiu v momente, keď fotovoltika nestačí.

Zariadenie prevádza jednosmerné napätie z panelov (v širokom rozsahu 160–500 V DC) a vďaka čistému sínusu na výstupe bezpečne napája nielen odporové špirály, ale aj indukčné spotrebiče. Trvalý výkon 4000 W a dve AC zásuvky umožňujú flexibilnú distribúciu energie napríklad do dvoch nezávislých bojlerov.

Kľúčové parametre, ktoré rozhodujú o spoľahlivosti


• Funkcia BYPASS — menič umožňuje pripojenie k elektrickej sieti aj solárnym panelom, čo zaisťuje prevádzku aj pri zlom počasí.

• Čistý sínus na výstupe — hladký priebeh napätia bez harmonického skreslenia, nevyhnutný pre bezpečnú prevádzku indukčných motorov.

• Rozsah MPPT regulácie — výstupné AC napätie môže dynamicky oscilovať medzi 70 V a 245 V, čo maximalizuje výťažnosť aj z rozptýleného svetla.

• Vstupné napätie 160–500 V DC — dostatočná rezerva pre sériové zapojenie viacerých panelov do jedného stringu.

• Maximálny výkon 4000 W — robustná elektronika zvládne trvalo napájať silné vykurovacie okruhy aj objemné bojlery.

• Aktívne chladenie a tepelná ochrana — integrované ventilátory a hardvérová poistka nastavená na 100 ± 10 °C chráni systém pred prehriatím.

• Signalizácia stavu siete — LED indikátory priebežne informujú o aktívnom solárnom režime (PV MODE) alebo sieťovom zálohovaní (AC MODE).

Prehľadná prevádzka a okamžitá vizuálna kontrola

Prevádzka solárneho meniča VOLT Green Boost PRO 4000 SINUS nevyžaduje po inštalácii žiadne zložité zásahy používateľa. Ihneď po detekcii dostatočného napätia z panelov (nad 160 V DC) sa menič automaticky zapne, čo potvrdí kontrolka SOLAR STATUS na prehľadnom LED displeji.

Na displeji môžete priebežne sledovať reálne dáta, ako je aktuálne vstupné napätie INPUT VOLTAGE alebo odoberaný prúd PV CURRENT. Ak by došlo k chybe v zapojení fotovoltického stringu alebo k nadmernému prehrievaniu, systém vás okamžite upozorní varovnými diódami SYSTEM FAULT a OVER HEAT, ktoré sú pre vyššiu bezpečnosť doplnené o zvukovú signalizáciu.


Rozdiel medzi režimami STABLE a MPPT a logika prepínania na sieť

Spôsob, akým menič pracuje s výstupným napätím a kedy presne aktivuje sieťový BYPASS, závisí od zvoleného prevádzkového režimu. Pochopenie tohto rozdielu je kľúčové pre správne nastavenie podľa typu pripojeného spotrebiča a pre to, aby ste poznali presné podmienky sieťového odberu.

Režim MPPT (Maximum Power Point Tracking) — Ideálny pre odporové špirály a bojlery V tomto režime sa menič dynamicky prispôsobuje aktuálnemu slnečnému svitu. Výstupné napätie nie je fixné, ale plynule osciluje v rozsahu 70–245 V AC (50 Hz).

• Ako to funguje v praxi: Vykurovacia špirála bojlera nepotrebuje na generovanie tepla presných 230 V. V režime MPPT dokáže špirála vodu ohrievať aj pri silne zamračenej oblohe, menič jednoducho do bojlera pošle napríklad len 110 V. Voda sa ohrieva pomalšie, ale z fotovoltických panelov vyťažíte maximum energie aj za zlého počasia.

• Kedy sepne sieťový BYPASS: K automatickému prepnutiu na napájanie z bežnej elektrickej siete dôjde až vo chvíli, keď slnko zapadne alebo klesne výkon panelov natoľko, že menič nedokáže na výstupe udržať ani minimálnu hranicu 70 V AC. V tom momente systém detekuje nedostatok výkonu a plynule prejde na odber zo siete, aby voda v bojleri nevychladla.

Režim STABLE — Pre citlivú elektroniku a motory Tento režim funguje ako striktný stabilizátor siete. Na AC výstupe nekompromisne udržiava konštantné napätie 230 V AC (50 Hz).

• Ako to funguje v praxi: Tento režim musíte zvoliť v prípade, že solárnym meničom napájate spotrebiče vyžadujúce presné sieťové parametre — typicky obehové čerpadlá, kompresory podlahového vykurovania alebo zariadenia s jemnou riadiacou elektronikou. Týmto zariadeniam by pokles napätia pod 230 V mohol spôsobiť poruchu.

• Kedy sepne sieťový BYPASS: Pravidlá pre prepnutie sú tu oveľa prísnejšie. Len čo prejde mrak a solárny výkon klesne čo i len mierne pod úroveň potrebnú na udržanie presných 230 V AC, elektronika okamžite preruší napájanie z panelov, aby nedošlo k nebezpečnému podpätiu. V ten istý okamih nastupuje funkcia BYPASS a spotrebič je napájaný z distribučnej siete.

Zhrnutie prevádzkovej logiky: Prechod medzi bezplatným solárnym ohrevom a záložnou distribučnou sieťou prebieha vždy úplne automaticky bez vášho fyzického zásahu. Len čo ranné slnko osvieti panely a systém detekuje na vstupe z fotovoltiky napätie presahujúce zapínaciu hodnotu (typicky nad 160 V DC), menič sa sám aktivuje a ihneď začne prioritne využívať solárnu energiu. Pripojený kábel k 230V sieti (BYPASS) tak plní čisto záložnú funkciu pre zamračené dni a noc.


Scenáre nasadenia v reálnych inštaláciách

Ako presne vám menič VOLT Green Boost PRO 4000 ušetrí peniaze a starosti? Pozrite sa na tri najčastejšie situácie z praxe, ktoré ukazujú, ako zariadenie funguje v bežnej prevádzke a ako rieši typické problémy solárneho ohrevu.

1. Rodinný dom s dvoma bojlermi (Bežná denná prevádzka) Predstavte si, že máte veľký 200litrový bojler v kúpeľni a menší prepadový ohrievač v kuchyni. Bežný menič by zvládol napájať len jeden okruh. Tu však naplno využijete dve nezávislé AC zásuvky.

• Ako to funguje: Cez deň obe vykurovacie špirály ohrievajú vodu čisto zo slnka. Systém automaticky rozdeľuje celkový dostupný výkon až 4000 W. Keď sa večer rodina vykúpe, teplá voda dôjde a slnko už nesvieti, menič vďaka funkcii BYPASS bleskovo prepne napájanie na elektrickú sieť. Vodu tak máte vždy horúcu, ale platíte za ňu distribúcii len vtedy, keď solárna energia jednoducho nestačí.

2. Elektrické podlahové vykurovanie na jeseň (Zamračené počasie)

V sychravých jesenných dňoch slnko často zakrývajú mraky. Klasický ostrovný menič by sa pri nedostatku slnečného svitu neustále vypínal a podlaha by vychladla.

• Ako to funguje: Na meniči aktivujete režim MPPT. Ten sleduje aktuálnu sieť a dokáže výstupné napätie pre elektrické vykurovacie rohože dynamicky znížiť až na 70 V AC. Podlaha sa síce ohrieva pomalšie, ale kúri nepretržite a využije aj to najmenšie množstvo solárnej energie na temperovanie miestnosti. Ak sa vonku zotmie a výkon z panelov spadne na úplnú nulu, menič opäť nepozorovane siahne po energii z bežnej siete, aby sa udržala tepelná pohoda.

3. Napájanie citlivých spotrebičov (Ochrana pred kolísaním siete)

Chcete solárnou energiou poháňať zariadenia, ktoré neznesú výkyvy napätia?

• Ako to funguje: Tu prichádza na rad hardvérovo čistý sínus na výstupe a prevádzkový režim STABLE. Menič dodáva presných a konštantných 230 V AC (50 Hz). Vo chvíli, keď prejde ťažký mrak a solárny výkon nebezpečne klesne, menič nedovolí, aby čerpadlo trpelo deštruktívnym podpätím — podľa výrobcu jednoducho preruší napájanie výstupných zásuviek. Pre opätovné spustenie a napájanie spotrebičov potom menič môže využiť energiu z bežnej elektrickej siete vďaka funkcii BYPASS. Viete tak s istotou, že váš spotrebič dostane buď presných 230 V, alebo sa bezpečne vypne.

Pre koho je solárny menič VOLT PRO 4000 SINUS určený?

Menič je navrhnutý pre široké spektrum používateľov — od majiteľov nehnuteľností, ktorí hľadajú maximálne spoľahlivé riešenie fotovoltického ohrevu s automatickým zálohovaním, až po profesionálne montážne firmy požadujúce bezproblémový komponent pre svojich zákazníkov.

Majitelia rodinných domov a celoročne obývaných chát (B2C)

Ideálna voľba pre používateľov, ktorí chcú radikálne znížiť účty za ohrev teplej úžitkovej vody (TÚV), ale odmietajú investovať státisíce do zložitých systémov s batériovými úložiskami.

• Príklad z praxe: Domácnosť potrebuje stabilne ohrievať 200litrový bojler a zároveň napájať obehové čerpadlo podlahového vykurovania. Počas slnečných dní systém ohrieva vodu úplne zadarmo cez dynamický MPPT režim. Len čo príde sychravý jesenný týždeň a solárny zisk z panelov klesne pod minimum, menič vďaka funkcii BYPASS plynule a automaticky prepne na napájanie z bežnej 230V siete. Zákazník sa nemusí o nič starať, nikdy nepríde o teplú vodu a vďaka čistému sínusu na výstupe má istotu, že nedôjde k zničeniu citlivej elektroniky obehového čerpadla.

Prevádzkovatelia penziónov a ubytovacích zariadení (B2B)

Komerčné objekty s vysokou a pravidelnou spotrebou teplej vody potrebujú robustné, bezúdržbové a hlavne návratné riešenie.

• Príklad z praxe: Majiteľ horského penziónu potrebuje zabezpečiť dostatok teplej vody pre rannú a večernú špičku svojich hostí. Potenciál meniča využije na maximum vďaka dvom AC výstupom, do ktorých paralelne zapojí dva nezávislé bojlery. Systém dokáže do oboch vykurovacích špirál distribuovať celkový dostupný výkon až 4000 W súčasne. Záťaž sa rozloží, voda sa ohrieva priebežne po celý deň a penzión zásadne stlačí svoje fixné náklady na energie bez nutnosti inštalovať inteligentné riadiace jednotky.

Certifikovaní elektrikári a montážne firmy (B2B)

Pre profesionálov v odbore elektro predstavuje model PRO 4000 spoľahlivý stavebný kameň inštalácie, pri ktorom nehrozia zbytočné servisné výjazdy a reklamácie.

• Príklad z praxe: Technik navrhujúci ostrovný FV systém oceňuje predovšetkým technické zázemie produktu. Na zapojenie využíva štandardizované konektory MC4, na diagnostiku mu slúži prehľadný LED displej s indikáciou chýb (vrátane prepätia či skratu) a hardvérová tepelná ochrana (100 °C) chráni masívne hliníkové šasi pred zničením. Prístroj disponuje širokým rozsahom vstupného napätia (až 500 V DC), čo projektantovi umožňuje flexibilne dimenzovať solárne stringy. Zariadenie navyše plne vyhovuje požiadavkám pre montáž osobou s platným osvedčením (vyhláška 50/1978 Zb. / NV 194/2022 Zb. a kvalifikácia pre OZE systémy), čo firme umožňuje odovzdávať revidované a normatívne bezpečné diela.

Ekologická likvidácia a WEEE

Produkt podlieha európskej smernici o odpade z elektrických a elektronických zariadení (WEEE). Obsahuje cenné suroviny, ako je hliník a meď. Po ukončení životnosti nesmie byť menič vyhodený do bežného komunálneho odpadu, ale odovzdaný na špecializované zberné miesto na ekologickú recykláciu, čím zabránite uvoľneniu nebezpečných prvkov do životného prostredia.


Technické špecifikácie


• Trvalý výkon: 4000 W — Maximálna trvalá záťaž na AC výstupe umožňuje plynulé napájanie veľkých bojlerov aj rohoží podlahového kúrenia.

• Maximálny výkon FV panelov: ≤ 4000 W — Maximálny povolený inštalovaný výkon pripojeného solárneho poľa.

• Vstupné napätie panelov (Voc): 160–500 V DC — Flexibilný široký rozsah vhodný pre sériové spájanie panelov do stringov.

• Výstupné napätie: 70–245 V AC / 50 Hz — Dynamický rozsah fungujúci v režime MPPT, alebo pevne daných 230 V stabilných v režime STABLE.

• Maximálny vstupný prúd z FV (Imp): 10 A — Zabudované interné prúdové obmedzenie účinne chráni vnútornú elektroniku pred spálením.

• Tvar výstupnej vlny: Čistý sínus — Zásadný parameter pre ochranu indukčných motorov a jemnej meracej elektroniky pred harmonickým skreslením.

• Spôsob zapojenia panelov: Sériovo — Štandardné stringové zapojenie umožňuje dosiahnutie vysokého vstupného DC napätia.

• Výstupné AC zásuvky: 2 ks — Pre pripojenie dvoch samostatných vykurovacích okruhov nezávisle na sebe (napr. 2x bojler 2 kW).

• Prevádzkové režimy: MPPT / STABLE — Fyzické tlačidlo na voľbu medzi maximálnou účinnosťou zberu energie a konštantným napäťovým zdrojom 230 V.

• Displej: LED segmentový — Fyzicky zobrazuje aktuálne vstupné prúdy, napätia a signalizuje chyby v reálnom čase.

• Tepelná ochrana: 100 ± 10 °C — Hardvérové vnútorné odstavenie pri nadmernom prehriatí (prevencia požiaru prístroja).

• Chladenie: Aktívne ventilátory — Integrované chladenie zvyšuje životnosť súčiastok riadeným odvodom tepla.

• Pracovná teplota: -25 až +55 °C — Priemyselný rozsah pre bezproblémové umiestnenie v premrznutých a nevykurovaných technických miestnostiach.

• Trieda krytia: IP20 — Zariadenie neobsahuje utesnenie proti vode, určené výhradne do suchých interiérových priestorov.

• Rozmery: 311 × 232 × 140 mm — Kompaktná montážna veľkosť (hĺbka započítaná vrátane zasunutých konektorov MC4).

• Hmotnosť: 4,7 kg — Celokovová masívna skriňa uľahčujúca odvod zvyškového tepla z meniča.

FAQ — Časté otázky zákazníkov


1. Môžem výstup z meniča zapojiť späť do štandardnej domovej elektrickej siete (napr. do zásuvky na stene)?

V žiadnom prípade. AC výstupy (zásuvky na meniči) nesmú byť nikdy a za žiadnych okolností prepojené s existujúcou napájacou rozvodnou sieťou budovy. Nerešpektovanie tohto pokynu povedie ku skratu a fatálnemu zničeniu meniča. Každý bojler alebo čerpadlo musí byť zapojené svojimi vidlicami výhradne priamo do meniča.

2. Je dovolené nainštalovať na AC výstup meniča štandardnú pr
