Sada pre solárny ohrev vody VOLT 3000 GREEN BOOST 2730Wp 6x PV TRINA Solar

Sada pro solární ohřev vody VOLT GREEN BOOST 2730 Wp — teplá voda ze slunce bez baterie i sítě

Konec plateb za ohřev vody: 2730 Wp bifaciálních panelů Trina s regulátorem MPPT do 3 kW

Ohřev teplé užitkové vody patří v typické domácnosti k největším položkám spotřeby elektrické energie — v průměru 15–25 % celkové roční spotřeby. Bojler napájený přímo z fotovoltaiky tuto zátěž eliminuje bez nutnosti bateriového uložiště nebo síťového připojení. Jenže nesprávně zvolená sestava — podvýkonné panely, nekompletní kabeláž nebo regulátor bez MPPT — znamená nedostatečný ohřev a frustraci z každodenního kompromisu.

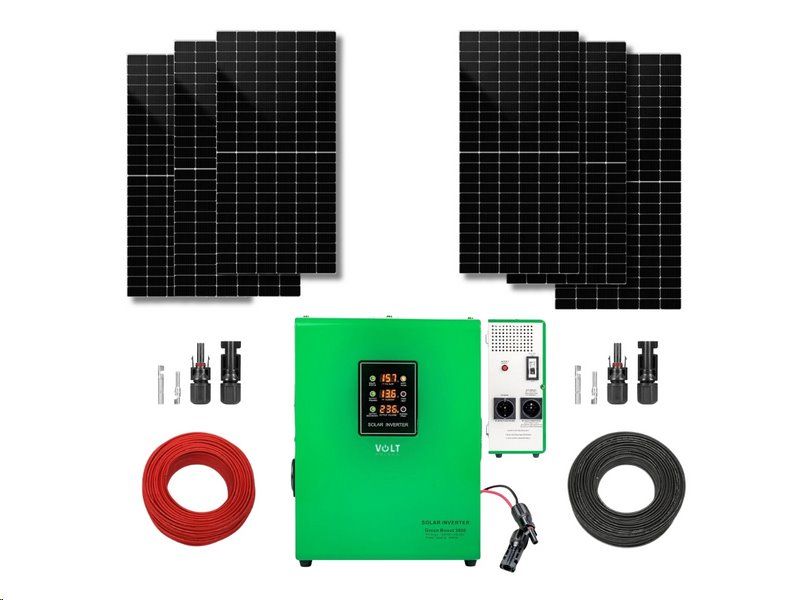

Tato sada řeší problém od první šroubky: 6× bifaciální panel Trina Solar TSM-NEG9R.28 Vertex S+ 455 Wp s technologií N-type i-TOPCon a regulátor VOLT GREEN BOOST MPPT-3000 jsou navzájem ověřená kombinace. Celkový instalovaný výkon 2730 Wp pokryje bojler do 3 kW s prioritním přepínáním mezi dvěma výstupy. Součástí sady jsou 25 m solárního kabelu H1Z2Z2-K 6 mm² v obou polaritách a 2× sada originálních konektorů MC4 — vše, co instalatér potřebuje k dokončení zapojení panely → regulátor.



Parametry, které rozhodují o výtěžnosti a spolehlivosti celé sady


• Technologie N-type i-TOPCon s bifaciálním sklem — panel pracuje i se světlem odraženým od střešního povrchu; oproti standardním monokrystalickým modulům téže třídy dosahuje vyšší výtěžnosti při rozptýleném záření a přechodném oblačném počasí.
• Účinnost panelu 22,8 % při STC — nejvyšší hodnota v segmentu 455 Wp s rozměry 1762 × 1134 × 30 mm, méně panelů na stejný výkon = nižší náklady na montáž.
• Degradace max. 0,4 % ročně od 2. roku — po 30 letech provozu panel stále dodává min. 87,4 % jmenovitého výkonu; výrobní záruka Trina Solar 25 let, výkonová záruka 30 let.
• MPPT regulátor VOLT GREEN BOOST 3000 — sledovač maximálního výkonu automaticky hledá optimální pracovní bod panelů; účinnost konverze > 94 %, vstupní rozsah DC 120–350 V, výstup 2× zásuvka 230 VAC (prioritní + závislý výstup pro dva spotřebiče).
• Bez baterie, bez sítě — regulátor pracuje v čistě ostrovním režimu; pro funkci bojleru stačí dostatečné sluneční záření, žádná dobíjecí infrastruktura.
• Prioritní a závislý výstup — bojler 1 (primární spirála) se ohřívá jako první; teprve když ho termostat odpojí, regulátor automaticky přepne výkon na výstup 2 (druhý bojler, akumulační nádoba nebo přímotop).
• Kabel H1Z2Z2-K 6 mm² / 1500 V DC — průmyslový průřez vhodný pro šestipanelovou sérii, plně UV odolný, certifikovaný pro systémy do 1500 V; 25 m v každé polaritě pokryje standardní vzdálenost střecha → technická místnost.
• Konektory MC4 IP67 — samosvorné provedení, odolnost vůči UV záření a vodě; standardní průmyslový formát kompatibilní s panely i regulátorem.
• Splňuje podmínky NZÚ Light 2025 — regulátor je akceptován v rámci dotačního programu pro ohřev TUV, pokud zásobník obsahuje dvě spirály nebo je bivalence zajištěna výměníkem.

Dvě spirály, dvě aplikace: jak sada funguje v reálné instalaci


Rodinný dům se dvěma bojlery:

Primární výstup regulátoru napájí bojler v koupelně (1,5–2 kW spirála). Jakmile teplota dosáhne nastaveného termostatu a ten odpojí spirálu, VOLT GREEN BOOST automaticky přepíná výkon na výstup 2 — druhý zásobník v technické místnosti, který funguje jako tepelná akumulace pro večerní špičku. Výsledek: dům využívá sluneční energii bez přebytků, bez ztráty a bez nutnosti síťového přetoků.

Chata nebo objekt bez připojení k síti (off-grid):

Regulátor pracuje v čistě ostrovním režimu — nepotřebuje síťové napájení ani zálohovací baterie. Při výkonu soustavy 2730 Wp a denním úhrnu ozáření typickém pro střední Čechy (3,5–4,5 kWh/m²/den v letních měsících) sada dodá 7–10 kWh denně — dostatek pro ohřev 150–200 l vody na 50–60 °C. V kombinaci s plynovým kotlem nebo tepelným čerpadlem jako záložním zdrojem lze systém provozovat celoročně.

Výkon, který čísla potvrzují


Šest panelů Trina Solar s Vmpp = 45,0 V je zapojeno sériově; celkové napětí řetězu při STC dosahuje 270 V DC — ideálně ve středu pracovního rozsahu regulátoru 120–350 V DC. Regulátor tím pracuje s maximální účinností MPPT, nikoli na hranici specifikace. Celkový zkratový proud série při STC: 10,77 A — pod limitem 14 A, který regulátor zvládne bez tepelného omezení.

Degradace panelů N-type i-TOPCon je 0,4 % ročně oproti 0,45–0,55 % u standardních PERC modulů. Na horizontu 20 let to znamená o 2–5 % více vyrobené energie ze stejné instalované plochy — při ceně elektřiny 5 Kč/kWh a výrobě 2 MWh/rok jde o úsporu přes 2 000 Kč ročně jen z nižší degradace.

Dvojité sklo (přední 1,6 mm AR kalené + zadní 1,6 mm kalené) zvyšuje požární odolnost a splňuje normy zatížení: 5 400 Pa sněhová zátěž a 4 000 Pa větrná zátěž (testovací hodnoty dle IEC). Panely přežijí i extrémní české zimy bez deformací rámu.

Pro koho je sada určena


Majitelé rodinných domů a chat — kdo platí za ohřev TUV elektřinou z distributorské sítě a chce fixní investici s jasnou dobou návratnosti. Sada je navržena tak, aby zvládl instalaci každý zkušený elektrikář bez specializace na FVE — regulátor nepotřebuje konfiguraci softwaru, stačí mechanicky správné zapojení DC vstupu a AC výstupu.

Elektrikáři a FVE instalatéři — kompletní sestava eliminuje kompletaci z jednotlivých komponentů a riziko nekompatibility. Kabel 6 mm² je předřezán na 25 m pro každou polaritu; konektory MC4 odpovídají průměru kabelu. Instalatér přichází na stavbu s jedinou položkou objednávky, nikoli se čtyřmi.

Správci nemovitostí a provozovatelé off-grid objektů — chat, rekreaček, zemědělských budov nebo objektů s omezeným síťovým připojením, kde je solární ohřev TUV ekonomicky výhodnou alternativou k LPG nebo elektrickému přímotopu.

Pozor: Zařízení smí instalovat pouze oprávněná osoba s osvědčením dle vyhlášky č. 50/1978 Sb. a kvalifikací elektromontér fotovoltaických systémů (kód 26–014-H). Nesprávné nastavení parametrů regulátoru není kryto zárukou.



Co sada zvládne v praxi: modelový příklad 200l bojler


Ohřev 200litrového bojleru z 12 °C na 50 °C vyžaduje přibližně 8,7 kWh energie denně. Soustava 2730 Wp dodá za průměrný letní den (červen–srpen) kolem 10–11 kWh — bojler je tedy plně ohřátý ze slunce bez jakéhokoli příspěvku ze sítě.

V přechodných měsících (duben, květen, září) sada pokryje 70–90 % potřeby a síť nebo plynový kotel dohřeje jen zbytek. V zimě (prosinec–leden) výroba klesne na 2–3 kWh denně a zálohovací ohřev přebírá hlavní roli. Celkem vychází přibližně 6–7 měsíců v roce, kdy sada funguje jako jediný zdroj tepla pro bojler.

Při ceně elektřiny 5 Kč/kWh a ročním pokrytí kolem 70 % potřeby TUV vychází roční úspora na přibližně 11 000–13 000 Kč.


⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.


Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.


Udržitelnost a ekologie


Panely Trina Solar TSM-NEG9R.28 jsou certifikovány dle ISO 14001 (systém environmentálního managementu), splňují EU-28 WEEE (recyklace elektroodpadu) a jsou dodávány v recyklovatelném obalu. Prohlášení o vlivu na životní prostředí je vydáno dle ISO 14025 (Environmental Product Declaration). Technologie N-type i-TOPCon nevyužívá při výrobě článků silnoplošné pastování stříbra ve stejném rozsahu jako PERC, což snižuje uhlíkovou stopu na Wp oproti předchozí generaci modulů.

Technické specifikace


Panely: Trina Solar TSM-NEG9R.28 Vertex S+ 455 Wp (6× v sadě)

• Technologie článků: N-type i-TOPCon monocrystalline — nižší degradace a lepší výtěžnost za sníženého ozáření oproti PERC.
• Výkon (STC): 455 Wp — jmenovitý výkon za standardních testovacích podmínek (1000 W/m², 25 °C).
• Počet článků: 144 (bifaciální duální sklo) — větší plocha sběru záření přes zadní stranu panelu.
• Účinnost modulu: 22,8 % — maximální hodnota série NEG9R.28 při rozměrech 1762 × 1134 × 30 mm.
• Napětí maximálního výkonu (Vmpp): 45,0 V — sériové zapojení 6× panelů = 270 V DC, ideálně v pracovním rozsahu regulátoru.
• Proud maximálního výkonu (Impp): 10,11 A
• Napětí naprázdno (Voc): 53,4 V — při sérii 6 panelů Voc = 320,4 V DC (< 350 V limit regulátoru, avšak pozor na nízké teploty, viz FAQ).
• Zkratový proud (Isc): 10,77 A — pod limitem 14 A maximálního vstupního proudu regulátoru.
• Max. systémové napětí: 1500 V DC (IEC) — umožňuje delší řetězce při jiných konfiguracích.
• Max. pojistka série: 25 A
• Teplotní koeficient Pmax: –0,29 %/°C — velmi nízká tepelná degradace; v létě panel ztrácí výkon méně než standardní PERC moduly.
• NOCT: 43 °C (±2 °C) — nominální provozní teplota článku za reálných podmínek.
• Provozní teplota: –40 až +85 °C
• Přední sklo: 1,6 mm kalené, AR coating, vysoká propustnost světla.
• Zadní sklo: 1,6 mm kalené (bifaciální design) — zvyšuje pevnost a požární odolnost, umožňuje sběr odraženého záření.
• Rám: 30 mm eloxovaný hliník, černý — korozivzdorný, esteticky nenápadný na střeše.
• Kabeláž panelu: FV kabel 4,0 mm², délka 1100/1100 mm (landscape)
• Konektor panelu: MC4 EVO2 / TS4
• Rozměry: 1762 × 1134 × 30 mm
• Hmotnost: 21,0 kg / panel
• Sněhová zátěž: 5 400 Pa (testovací hodnota dle IEC)
• Větrná zátěž: 4 000 Pa (testovací hodnota dle IEC)
• Certifikace: IEC 61215, IEC 61730, IEC 61701, IEC 62716, ISO 9001, ISO 14001, ISO 45001, EU-28 WEEE
• Záruka na výrobní provedení: 25 let
• Záruka na výkon: 30 let (max. degradace 1 % první rok, max. 0,4 % ročně od 2. roku; min. výkon 87,4 % po 30 letech)


Regulátor: VOLT GREEN BOOST MPPT-3000

• Model: Green Boost MPPT-3000 (ref. 3SR3000001, výrobce Volt Polska)
• Vstupní napětí (DC): 120–350 V — rozsah pokrývá sériové zapojení 4–9 standardních panelů 400–455 Wp.
• Výstupní napětí (AC): 120–245 V — přizpůsobuje se vstupnímu napětí řetězu, ve stabilním středním pásmu dosahuje cca 230 V.
• Průběh výstupního napětí: modifikovaná sinusovka — vhodná pro odporová topná tělesa; pro elektronické spotřebiče nutno ověřit kompatibilitu.
• Frekvence výstupu: 50 Hz
• Maximální výstupní výkon: 3000 W
• Max. výkon připojených panelů: 4500 W (celková sada 2730 Wp je pod tímto limitem)
• Max. vstupní proud ze solárních panelů: 14 A — Isc soustavy 10,77 A je pod limitem.
• Funkce MPPT: ano — automatické hledání bodu maximálního výkonu, účinnost > 94 %.
• Zapojení panelů: sériové (nebo sérioparalelní)
• Výstupní zásuvky: 2× 230 VAC — výstup 1 (prioritní, typ Schuko), výstup 2 (závislý, aktivuje se po odpojení výstupu 1)
• Vstupní konektor: MC4 (2× — + a –)
• Min. průřez přívodního kabelu od panelů: 4 mm² (sada obsahuje 6 mm² — splňuje s rezervou)
• Displej: LED indikátory (Solar Status, Primární výstup, Sekundární výstup, PV Voltage, PV Current, Output Voltage, MPPT Mode, Over Heat, System Fault)
• Výstražný systém: zvukový a světelný signál
• Provozní teplota: –25 až +55 °C
• Krytí: IP21 — montáž v interiéru (technická místnost, sklep, chodba); nevhodné do exteriéru nebo vlhkých prostor.
• Chlazení: aktivní ventilátor
• Ochrana: přetížení, zkrat, tepelná (100 °C), přepěťová
• Rozměry: 320 × 250 × 140 mm
• Vzdálenost montážních otvorů: 220 × 135 mm
• Hmotnost: 3,3 kg
• Provozní režimy: MPPT / STABLE
• Shoda s NZÚ Light 2025: ano, při instalaci zásobníku se dvěma spirálami nebo bivalencí zajištěnou výměníkem.

Kabeláž a kone
