Sada na solárny ohrev vody VOLT 5000 SINUS GREEN BOOST 3640Wp 8x PV TRINA Solar

Sada pro solární ohřev vody VOLT 5000 SINUS GREEN BOOST 3640 Wp — 5 kW čistý sinus se síťovým bypassem


Nezávislý a plně automatizovaný ohřev vody

Ohřev teplé užitkové vody (TUV) představuje v mnoha objektech největší položku na účtech za elektřinu. Standardní elektrické bojlery spotřebovávají energii ze sítě i v době, kdy je k dispozici dostatek bezplatné solární energie. Instalace klasické komplexní FVE elektrárny je však často zbytečně drahá a legislativně náročná.

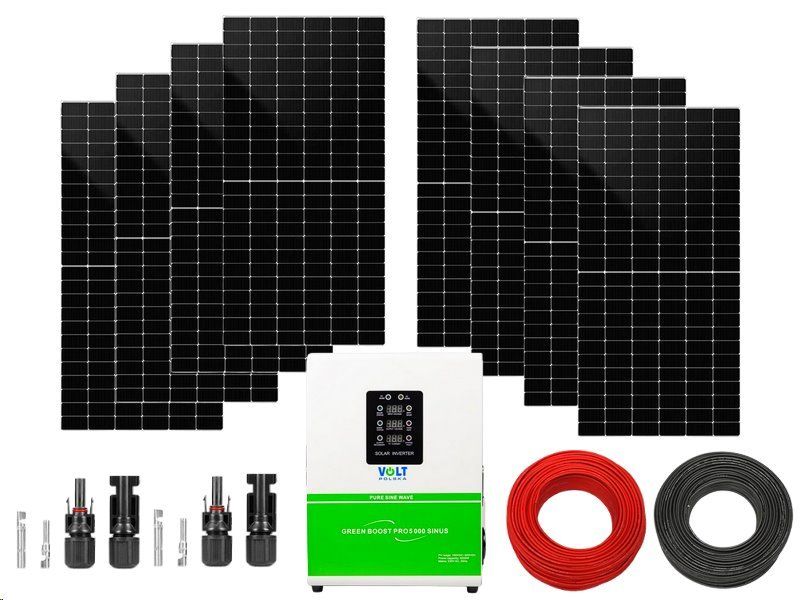

Tato předkonfigurovaná sada poskytuje okamžité řešení. Měnič VOLT Green Boost Pro 5000 Sinus Bypass transformuje stejnosměrný proud z 8 bifaciálních panelů Trina Vertex S+ 455 Wp přímo na střídavý výkon pro topné spirály. Zařízení generuje čistý sinusový výstup, takže je bezpečné i pro elektronicky řízené bojlery a oběhová čerpadla. Díky integrované funkci BYPASS systém automaticky přepne na distribuční síť, jakmile solární výkon klesne pod minimum, čímž garantuje nepřetržitou dodávku teplé vody.




Klíčové parametry sady pro fotovoltaický ohřev


• Celkový instalovaný výkon 3 640 Wp — dimenzováno pro efektivní nahřívání standardních bojlerů (až do objemu cca 200 litrů).

• Střídač s maximálním výkonem 5 000 W — bezpečně zvládne spínání i výkonnějších topných spirál.

• Čistá sinusoida (Pure Sine Wave) — nepoškozuje indukční zátěže, stykače ani řídicí elektroniku kotlů.

• Automatický síťový bypass — při nedostatku slunce plynule přebírá napájení ze sítě 230 V.

• N-type i-TOPCon technologie panelů — garantuje vyšší zisk při difuzním světle a velmi nízkou degradaci (0,4 % ročně).

• Bifaciální konstrukce panelů — absorbuje odražené světlo i ze zadní strany, čímž zvyšuje celkový výnos až o desítky procent.

• Dvojité tvrzené sklo — panely jsou extrémně odolné proti mechanickému namáhání (5 400 Pa sníh, 4 000 Pa vítr).

• MPPT algoritmus — dynamicky upravuje napětí v rozmezí 70–245 V AC, aby spirála hřála i při nízké intenzitě slunečního svitu.

• Připraveno k instalaci — balení obsahuje 50 m solárního kabelu H1Z2Z2-K (6 mm²) a originální konektory MC4.

Bezpečná izolace od sítě a okamžité spuštění

Tato FVE sada je koncipována jako ostrovní systém (off-grid) pro přímý ohřev. Odpadá tak nutnost zdlouhavého schvalování u distributora a riziko přetoků do sítě. Jakmile propojíte sériově zapojené panely přes konektory MC4 do měniče a ten připojíte k bojleru, fotovoltaický ohřev vody začne fungovat okamžitě. Integrovaný LED displej poskytuje přesná data o vstupním napětí z panelů (Voc), aktuálním výstupním napětí a stavu systému.

Maximalizace výtěžnosti s MPPT a bifaciální technologií

Rozhodujícím faktorem u ohřevu vody je efektivita za špatného počasí. Běžné regulátory při poklesu slunečního svitu vypínají. Měnič VOLT však v režimu MPPT sníží výstupní napětí, aby udržel proudový tok, a bojler se tak nahřívá (byť nižším výkonem) i při zatažené obloze. Panely Trina Vertex S+ s výkonem 455 Wp navíc dosahují špičkové účinnosti 22,8 % a díky bifaciálnímu provedení zpracovávají i albedo (odraz světla od střechy), což výrazně zkracuje dobu ohřevu.

Správa dvou spotřebičů s automatickým zálohováním

Měnič disponuje hlavní a sekundární zásuvkou. Lze k němu připojit dvě topná zařízení současně (celkový součet nesmí překročit 5 kW). Zatímco v letních měsících zajišťují ohřev výhradně solární panely, v zimě systém plně využije režim BYPASS. Přiřazením sítě k měniči se nemusíte starat o manuální přepínání zásuvek – měnič si sám vyhodnotí úbytek napětí z FV stringu a energii pro bojler si automaticky "dotáhne" ze sítě.

Pro koho je tato fotovoltaická sada určena


Majitelé rodinných domů a chalup (Retrofit)

Představuje ideální a technologicky nejméně invazivní řešení pro stávající instalace s elektrickým bojlerem či akumulační nádrží. Zákazník získává systém s rychlou návratností investice, aniž by musel bourat stěny, měnit vodovodní rozvody nebo instalovat čerpadla. Jelikož jde o ostrovní systém bez přetoků, odpadá jakékoliv papírování — nepotřebujete povolení od distributora, rezervaci výkonu ani složité revizní zprávy pro připojení do sítě.

B2B sektor a instalační firmy

Čas strávený na montáži určuje ziskovost zakázky. Tato sada obsahuje přesně sladěné a otestované komponenty, což eliminuje prostoje a riziko špatného návrhu. Nemusíte řešit složité dimenzování napěťového pole panelů vůči střídači: string z 8 panelů Trina generuje napětí naprázdno (Voc) cca 423 V DC. Tato hodnota představuje ideální pracovní bod a nachází se v absolutně bezpečné toleranci měniče (limit 500 V). Zapojíte a systém okamžitě funguje.

Kvalifikační požadavky na instalaci

Ačkoliv je princip sady jednoduchý, obvod pracuje s vysokým a nebezpečným stejnosměrným napětím přesahujícím 400 V DC. Fyzickou instalaci DC kabeláže, nalisování MC4 konektorů a finální zapojení střídače do sítě a k bojleru musí ze zákona provádět výhradně osoba s platným elektrotechnickým oprávněním a ideálně s kvalifikací pro montáž OZE (obnovitelných zdrojů energie). Neodborný zásah vede ke ztrátě záruky a riziku zahoření.

Modelový příklad v praxi: Ohřev 200l bojleru na 50 °C


Pro ohřátí standardního 200litrového bojleru z teploty 15 °C na komfortních 50 °C je zapotřebí dodat přibližně 8,1 kWh tepelné energie. Jak si s tím poradí sada o výkonu 3 640 Wp?

• Slunečný letní den (ideální podmínky): Systém pracuje blízko svého nominálního výkonu a do topné spirály posílá cca 2,5 až 3 kW. Kompletní nahřátí 200 litrů vody trvá přibližně 2,5 až 3,5 hodiny. Bojler je obvykle plně nahřátý už dopoledne.

• Jarní nebo podzimní den (polojasno, difuzní světlo): Zde se naplno projevuje výhoda bifaciálních N-type panelů a MPPT regulátoru. I když je slunce níže a pod mrakem, systém dokáže z okolního odraženého světla generovat výkon kolem 1 až 1,5 kW. Doba ohřevu se prodlouží na 5 až 8 hodin.

• Výsledek pro uživatele: Od dubna do října dokáže tato sestava spolehlivě pokrýt až 100 % spotřeby teplé vody pro běžnou 4člennou rodinu. V zimních měsících zajistí předehřev vody (např. z 10 °C na 25 °C), čímž výrazně snižuje finální spotřebu dražší energie ze sítě, na kterou systém díky funkci BYPASS automaticky přepíná.


⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.


Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.


Technické specifikace sestavy


Měnič VOLT GREEN BOOST PRO 5000 SINUS BYPASS

• Maximální výkon: 5000 W — Spolehlivě utáhne standardní spirály (často 2 kW až 2,5 kW) i dvojici bojlerů.

• Rozsah výstupního napětí (MPPT): 70–245 V AC / 50 Hz — Prodlužuje topný čas i během ranních a večerních hodin.

• Maximální napětí z panelů (Voc): 500 V DC — Bezpečná hranice pro string 8 navržených panelů.

• Maximální vstupní proud z panelů (Imp): 15 A — Plně dostačující pro panely s proudem cca 10,2 A.

• Tvar výstupního napětí: Čistý sinus — Chrání jemnou elektroniku, termostaty a čerpadla před spálením.

• Chlazení: Aktivní ventilátory — Udržuje komponenty na bezpečné teplotě i při maximálním letním zatížení.

• Krytí: IP20 — Zařízení je určeno výhradně pro suché vnitřní instalace (technická místnost, kotelna).

• Rozměry a hmotnost: 311 × 232 × 140 mm / 5,2 kg — Kompaktní velikost pro montáž na svislou zeď.

Fotovoltaické panely Trina TSM-NEG9R.28 Vertex S+ 455Wp BF

• Špičkový výkon (Pmax): 455 Wp (jeden panel) — Vysoká hustota výkonu zkracuje nutnou plochu na střeše.

• Účinnost modulu: 22,8 % — Jeden z nejlepších poměrů přeměny energie na trhu díky N-Type článkům.

• Technologie: Bifaciální (oboustranná) s dvojitým sklem — Žádná degradace fólie (PID), extrémní životnost a požární odolnost (Třída A/C).

• Napětí naprázdno (Voc): 52,9 V — Osm sériově zapojených panelů generuje 423,2 V (bezpečně v toleranci měniče).

• Proud při max. výkonu (Imp): 10,20 A — Minimalizuje tepelné ztráty v kabeláži.

• Rozměry a hmotnost: 1762 × 1134 × 30 mm / 21,0 kg — Kompatibilní s většinou standardních montážních systémů.

• Degradace výkonu: Max. 1 % v prvním roce, následně 0,4 % ročně — Výkon zůstane na 87,4 % i po 30 letech.

Solární kabeláž a konektory

• Typ kabelu: H1Z2Z2-K 6 mm² (1× 25 m červený, 1× 25 m černý) — Vysoce kvalitní měděný vodič s UV stabilní izolací dimenzovaný na 1500 V DC.

• Konektory: 2× pár MC4 (samec/samice) — Normovaný, zacvakávací spoj zajišťující 100% ochranu proti průniku vlhkosti a zkratu.

FAQ — Časté otázky zákazníků


1. Potřebuji pro instalaci této sady povolení od distributora elektrické energie?

Nepotřebujete. Systém je navržen tak, že nedochází k žádným přetokům solární energie zpět do veřejné sítě. Zařízení funguje v podstatě jako spotřebič.

2. Jak přesně funguje funkce BYPASS?

Pokud měnič detekuje, že napětí z panelů kleslo pod hranici nutnou pro ohřev (například silné sněžení, tma), automaticky přemostí napájení bojleru na 230 V z vaší běžné domácí sítě. Zajišťuje tak, že i v zimě budete mít teplou vodu.

3. Lze k měniči VOLT Green Boost připojit jiná zařízení než bojler?

Ano. Díky výstupu s čistou sinusovkou můžete napájet i topné rohože, podlahové vytápění, elektrické přímotopy nebo čerpadla. Dbejte pouze na to, aby celkový součet výkonů připojených spotřebičů nepřekročil 5 000 W.

4. Co znamená, že jsou panely bifaciální?

Bifaciální (oboustranné) panely dokážou generovat elektřinu nejen z přímého dopadu slunce na přední stranu, ale i z odraženého světla, které dopadá na jejich zadní prosklenou stranu. Pokud je máte instalované například na ploché střeše se světlou krytinou, výnos systému stoupá.

5. Zvládne měnič napájet dva bojlery najednou?

Ano, měnič je vybaven dvěma výstupy. Můžete k němu připojit dvě topná tělesa. Obě budou ohřívána současně v závislosti na aktuálně dostupném výkonu z panelů.

6. Co se stane se systémem v létě, když se bojler nahřeje na maximum?

Jakmile termostat bojleru rozpojí obvod (voda je horká), odběr proudu se zastaví. Měnič zůstane zapnutý, panely dál generují napětí naprázdno, ale obvodem neteče žádný proud. Systém je na to konstrukčně stavěn a nehrozí mu žádné přehřátí.

7. Obsahuje sada i montážní prvky na střechu?

Ne, montážní (kotevní) konstrukce není součástí sady, protože každý zákazník má jiný typ střechy (taška, plech, falcovaný plech, plochá střecha). Hliníkové profily a háky je nutné dokoupit zvlášť podle specifik vaší střechy.

8. Kdo může tento systém legálně a bezpečně uvést do provozu?

Instalaci na straně stejnosměrného vysokého napětí (DC) a zapojení do domácí sítě (AC) musí provádět výhradně osoba s platnou vyhláškou z oboru elektro a s oprávněním pro montáž OZE (obnovitelných zdrojů energie). Zásahy laiků vedou ke ztrátě záruky a riziku požáru.

9. Lze panely připevnit na jakýkoliv typ střechy?

Samotné panely jsou univerzální, s pevným hliníkovým rámem 30 mm, který pasuje do všech standardních solárních montážních systémů. Montážní háky či lišty je potřeba dokoupit samostatně přesně podle typu vaší střešní krytiny (taška, plech, šindel).

10. Mohu ke střídači připojit dva bojlery (celkem 4,4 kW), aby se nahřívaly např. z panelů o výkonu 3640 Wp?

Z technického i bezpečnostního hlediska tuto variantu pro standardní domovní instalace důrazně nedoporučujeme. Měnič sice fyzicky umožňuje připojení dvou topných zařízení současně přes zásuvku a svorkovnici s celkovým limitem 5 kW, avšak obě připojená zařízení budou hřát souběžně. Při zapojení 4,4kW zátěže na solární pole o výkonu 3640 Wp tak dojde k výraznému energetickému deficitu a poklesu účinnosti ohřevu.

Kritickým problémem je však automatická funkce BYPASS. Model GREEN BOOST PRO 5000 SINUS nedisponuje funkcí kaskádového (postupného) přepínání výstupů. Pokud tedy z důvodu poklesu slun
