Sada pro solární ohřev vody VOLT 2275 Wp 5× Trina Solar — teplá voda ze slunce bez baterie i sítě


Solární ohřev TUV pro menší střechu: 2275 Wp bifaciálních panelů Trina s regulátorem MPPT do 3 kW

Každý druhý rodinný dům v Čechách má střechu, kde po odečtení skloníku, komína a stínícího prvku zbývá prostor pro čtyři nebo pět panelů — ne šest. Přitom právě pětipanelová konfigurace s celkovým výkonem 2275 Wp pokryje ohřev bojleru do 200 l kompletně v letních měsících a z převážné části i v přechodném období, a to stále bez baterie a bez síťového připojení.

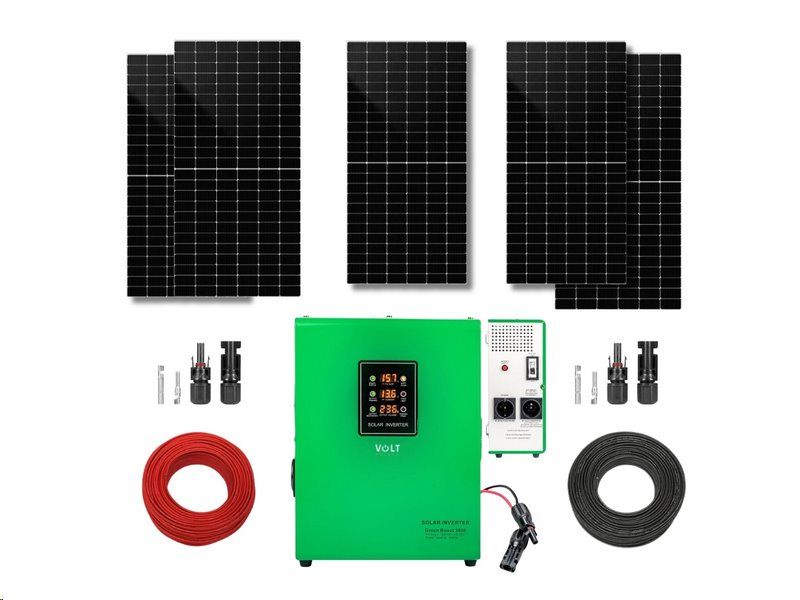

Sada kombinuje 5× bifaciální panel Trina Solar TSM-NEG9R.28 Vertex S+ 455 Wp s technologií N-type i-TOPCon a regulátor VOLT GREEN BOOST MPPT-3000. Napěťový rozsah pětičlánkové série je 225 V DC při Vmpp — ideální střed pracovního okna regulátoru (120–350 V DC), regulátor pracuje s plnou účinností a ani při –10 °C se napětí naprázdno (cca 299 V DC) nepřiblíží limitu 350 V. Součástí jsou 2× 25 m solárního kabelu H1Z2Z2-K 6 mm² a 2× sada originálních konektorů MC4 — instalace je kompletní od panelů po zásuvku bojleru.

Parametry, které rozhodují o výtěžnosti a spolehlivosti celé sady


• Technologie N-type i-TOPCon s bifaciálním sklem — panel sbírá i světlo odražené od střešní plochy; oproti standardním monokrystalickým modulům stejné třídy dosahuje vyšší výtěžnosti při rozptýleném záření a přechodném počasí.
• Účinnost panelu 22,8 % při STC — nejvyšší hodnota v segmentu 455 Wp; 5 panelů na ploše přibližně 10 m² dodá výkon srovnatelný se staršími instalacemi o 6–7 polykrystalických modulech.
• Degradace max. 0,4 % ročně od 2. roku — po 30 letech provozu panel stále dodává min. 87,4 % jmenovitého výkonu; výrobní záruka Trina Solar 25 let, výkonová záruka 30 let.
• Napěťová bezpečnost pětičlánkové série — Vmpp 225 V DC, Voc při STC 267 V DC, Voc při –10 °C cca 299 V DC; všechny hodnoty bezpečně pod limitem regulátoru 350 V DC bez rizika přepětí.
• MPPT regulátor VOLT GREEN BOOST 3000 — sledovač maximálního výkonu automaticky hledá optimální pracovní bod panelů; účinnost konverze > 94 %, dva výstupy 230 VAC (prioritní + závislý) pro dva spotřebiče.
• Bez baterie, bez sítě — regulátor pracuje v čistě ostrovním režimu; pro funkci bojleru stačí dostatečné sluneční záření.
• Prioritní a závislý výstup — bojler 1 (primární spirála) se ohřívá jako první; teprve po odpojení termostatem přepne regulátor výkon na výstup 2 (druhý bojler, akumulační nádoba nebo přímotop).
• Kabel H1Z2Z2-K 6 mm² / 1500 V DC — průmyslový průřez pro pětipanelovou sérii, plně UV odolný; 25 m v každé polaritě pokryje standardní vzdálenost střecha → technická místnost.
• Konektory MC4 IP67 — samosvorné provedení, odolnost vůči UV záření a vodě; standardní průmyslový formát kompatibilní s panely i regulátorem.
• Splňuje podmínky NZÚ Light 2025 — regulátor je akceptován v rámci dotačního programu pro ohřev TUV, pokud zásobník obsahuje dvě spirály nebo je bivalence zajištěna výměníkem.

Pět panelů místo šesti: kde má tato sada smysl


Pětipanelová konfigurace není kompromis — je to záměrná volba pro konkrétní situace. Na střeše s použitelnou orientovanou plochou 9–11 m² poskytuje 2275 Wp instalovaného výkonu stejnou roční výtěžnost přepočtenou na m² jako šestipanelová sada, protože bifaciální Trina Solar 455 Wp pracuje v horním výkonnostním pásmu své třídy a regulátor GREEN BOOST nemá s nižším počtem panelů žádný výkonnostní hendikep — jen nižší celkovou produkci odpovídající rozdílu jednoho modulu (455 Wp, tj. cca 16 %).


Modelový příklad — bojler 150 l, ohřev z 12 °C na 50 °C:


Denní energetická potřeba činí přibližně 6,5 kWh. Soustava 2275 Wp dodá za průměrný letní den 8–9 kWh — bojler je plně ohřátý ze slunce bez příspěvku ze sítě. V přechodných měsících (duben, květen, září) sada pokryje 70–90 % potřeby. Celkem přibližně 6–7 měsíců v roce funguje jako jediný zdroj tepla pro bojler. Při ceně elektřiny 5 Kč/kWh a ročním pokrytí kolem 65–70 % potřeby TUV vychází roční úspora na přibližně 9 000–11 000 Kč.

Výkon, který čísla potvrzují


Pět panelů Trina Solar s Vmpp = 45,0 V zapojených sériově dává celkové napětí řetězu 225 V DC při STC — přesně ve středu pracovního rozsahu regulátoru 120–350 V DC. Regulátor tím pracuje s maximální účinností MPPT po celou dobu provozu. Celkový zkratový proud série při STC: 10,77 A — výrazně pod limitem 14 A, který regulátor zvládne bez tepelného omezení.

Oproti šestipanelové sadě (2730 Wp) je roční výroba o cca 17 % nižší — při průměrném ozáření středních Čech (4,1 kWh/m²/den) to znamená přibližně 1 150–1 200 kWh ročně místo 1 380–1 420 kWh. Pro domácnost s bojlerem 120–150 l nebo pro objekt se dvěma osobami je tato výroba plně dostačující bez nutnosti zálohovacího ohřevu v hlavní sezóně. Dvojité sklo (přední 1,6 mm AR kalené + zadní 1,6 mm kalené) splňuje zatěžovací normy: 5 400 Pa sněhová zátěž a 4 000 Pa větrná zátěž (testovací hodnoty dle IEC).

Pro koho je sada určena


Majitelé rodinných domů s omezenou střešní plochou — kdo má na jižní střeše k dispozici 9–11 m² a potřebuje ohřívat bojler 100–150 l. Pětipanelová sada je napěťově i výkonově optimalizovaná pro tuto kombinaci a nepotřebuje žádnou úpravu oproti šestipanelovému provedení — zapojení, regulátor i kabeláž zůstávají identické.

Elektrikáři a FVE instalatéři — kompletní sestava včetně kabelu a konektorů, žádná dodatečná kompletace. Napěťová bezpečnost pětičlánkové série je ověřena pro všechny provozní teploty v ČR; instalatér nemusí provádět vlastní výpočet Voc při mrazech.

Správci nemovitostí, chat a off-grid objektů — pro objekty s nižší spotřebou TUV (1–2 osoby, sezonní provoz) je 2275 Wp výkonnostně přesnější volba než šestipanelová sada, u níž by přebytková výroba v létě nebyla využita.

Pozor: Zařízení smí instalovat pouze oprávněná osoba s osvědčením dle vyhlášky č. 50/1978 Sb. a kvalifikací elektromontér fotovoltaických systémů (kód 26–014-H). Nesprávné nastavení parametrů regulátoru není kryto zárukou.



⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.

Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.


Udržitelnost a ekologie


Panely Trina Solar TSM-NEG9R.28 jsou certifikovány dle ISO 14001 (systém environmentálního managementu), splňují EU-28 WEEE (recyklace elektroodpadu) a jsou dodávány v recyklovatelném obalu. Prohlášení o vlivu na životní prostředí je vydáno dle ISO 14025 (Environmental Product Declaration). Technologie N-type i-TOPCon má nižší uhlíkovou stopu na Wp oproti předchozí generaci PERC modulů díky optimalizovanému využití materiálů při výrobě článků.

Technické specifikace


Panely: Trina Solar TSM-NEG9R.28 Vertex S+ 455 Wp (5× v sadě)

• Technologie článků: N-type i-TOPCon monocrystalline — nižší degradace a lepší výtěžnost za sníženého ozáření oproti PERC.
• Výkon (STC): 455 Wp — jmenovitý výkon za standardních testovacích podmínek (1000 W/m², 25 °C).
• Celkový výkon sady: 2275 Wp (5× 455 Wp)
• Počet článků: 144 (bifaciální duální sklo)
• Účinnost modulu: 22,8 %
• Napětí maximálního výkonu (Vmpp): 45,0 V — sériové zapojení 5× panelů = 225 V DC, střed pracovního rozsahu regulátoru.
• Proud maximálního výkonu (Impp): 10,11 A
• Napětí naprázdno (Voc): 53,4 V — při sérii 5 panelů Voc = 267 V DC (bezpečně pod limitem 350 V, včetně zimní korekce cca 299 V DC).
• Zkratový proud (Isc): 10,77 A — pod limitem 14 A maximálního vstupního proudu regulátoru.
• Max. systémové napětí: 1500 V DC (IEC)
• Max. pojistka série: 25 A
• Teplotní koeficient Pmax: –0,29 %/°C
• Teplotní koeficient Voc: –0,24 %/°C — základ výpočtu zimního Voc řetězu.
• NOCT: 43 °C (±2 °C)
• Provozní teplota: –40 až +85 °C
• Přední sklo: 1,6 mm kalené, AR coating
• Zadní sklo: 1,6 mm kalené (bifaciální design)
• Rám: 30 mm eloxovaný hliník, černý
• Kabeláž panelu: FV kabel 4,0 mm², délka 1100/1100 mm (landscape)
• Konektor panelu: MC4 EVO2 / TS4
• Rozměry: 1762 × 1134 × 30 mm
• Hmotnost: 21,0 kg / panel (celkem 5× = 105 kg)
• Sněhová zátěž: 5 400 Pa (testovací hodnota dle IEC)
• Větrná zátěž: 4 000 Pa (testovací hodnota dle IEC)
• Certifikace: IEC 61215, IEC 61730, IEC 61701, IEC 62716, ISO 9001, ISO 14001, ISO 45001, EU-28 WEEE
• Záruka na výrobní provedení: 25 let
• Záruka na výkon: 30 let (max. degradace 1 % první rok, max. 0,4 % ročně od 2. roku; min. výkon 87,4 % po 30 letech)



Regulátor: VOLT GREEN BOOST MPPT-3000

• Model: Green Boost MPPT-3000 (ref. 3SR3000001, výrobce Volt Polska)
• Vstupní napětí (DC): 120–350 V — pětičlánková série pracuje na 225 V DC (Vmpp), zimní Voc cca 299 V DC; obě hodnoty bezpečně v rozsahu.
• Výstupní napětí (AC): 120–245 V
• Průběh výstupního napětí: modifikovaná sinusovka — vhodná pro odporová topná tělesa.
• Frekvence výstupu: 50 Hz
• Maximální výstupní výkon: 3000 W
• Max. výkon připojených panelů: 4500 W (sada 2275 Wp je hluboko pod limitem)
• Max. vstupní proud ze solárních panelů: 14 A — Isc soustavy 10,77 A je pod limitem.
• Funkce MPPT: ano — účinnost > 94 %
• Zapojení panelů: sériové
• Výstupní zásuvky: 2× 230 VAC — výstup 1 (prioritní, typ Schuko), výstup 2 (závislý)
• Vstupní konektor: MC4 (2×)
• Min. průřez přívodního kabelu od panelů: 4 mm² (sada obsahuje 6 mm²)
• Displej: LED indikátory (Solar Status, Primární výstup, Sekundární výstup, PV Voltage, PV Current, Output Voltage, MPPT Mode, Over Heat, System Fault)
• Výstražný systém: zvukový a světelný signál
• Provozní teplota: –25 až +55 °C
• Krytí: IP21 — pouze interiérová montáž
• Chlazení: aktivní ventilátor
• Ochrana: přetížení, zkrat, tepelná (100 °C), přepěťová
• Rozměry: 320 × 250 × 140 mm
• Vzdálenost montážních otvorů: 220 × 135 mm
• Hmotnost: 3,3 kg
• Shoda s NZÚ Light 2025: ano, při instalaci zásobníku se dvěma spirálami nebo bivalencí zajištěnou výměníkem.



Kabeláž a konektory

• Kabel FVE H1Z2Z2-K 6 mm² černý: 25 m — záporná polarita, UV odolný, certifikace do 1500 V DC.
• Kabel FVE H1Z2Z2-K 6 mm² červený: 25 m — kladná polarita, UV odolný, certifikace do 1500 V DC.
• Průřez kabelu: 6 mm² — bezpečně pokrývá max. proud soustavy 10,77 A.
• Konektory MC4 (2× sada samec + samice): IP67, UV odolné, kompatibilní s konektory EVO2 a standardními MC4.

FAQ — Časté otázky zákazníků


1. Jaký je rozdíl mezi touto sadou (2275 Wp) a šestipanelovou verzí (2730 Wp)?

Jediný rozdíl je jeden panel — tedy přibližně 455 Wp výkonu a cca 17 % méně roční výroby. Regulátor, kabeláž i konektory jsou identické. Pětipanelová sada je výhodná tam, kde je k dispozici menší střešní plocha (9–11 m²), nebo kde je spotřeba TUV nižší (1–2 osoby, bojler do 150 l). Pro větší domácnosti s bojlerem 200 l a více doporučujeme šestipanelovou variantu.

2. Je pětipanelová konfigurace napěťově bezpečná pro regulátor GREEN BOOST?

Ano, bez výhrad. Vmpp pětičlánkové série je 225 V DC — přesně ve středu pracovního rozsahu regulátoru (120–350 V DC). Napětí naprázdno při STC je 267 V DC a ani při –10 °C (zimní korekce +12 %) nepřesáhne cca 299 V DC — bezpečně pod limitem 350 V. Na rozdíl od šestipanelové konfigurace zde zimní přepě
