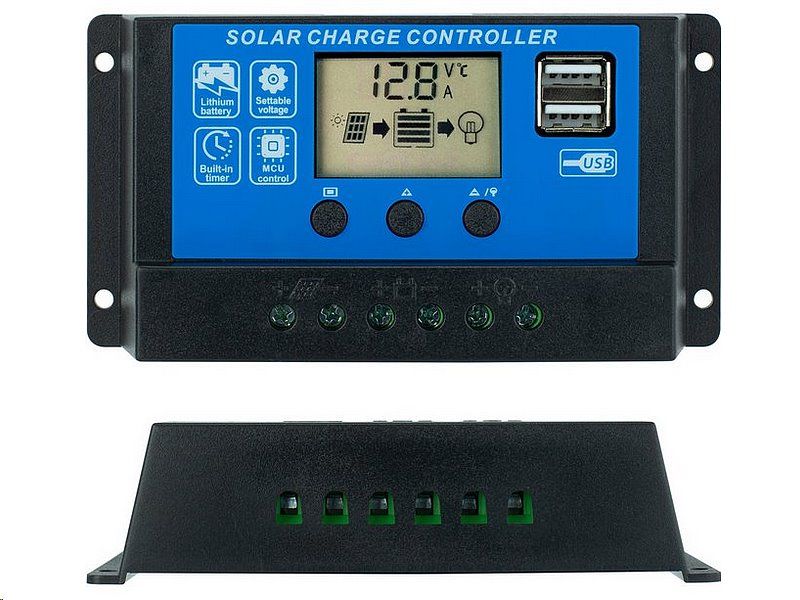

Solárny regulátor PWM VOLT 12-24 V/20 A + USB pre Pb batérie

Solárny regulátor PWM VOLT 12-24V/20A+USB pre Pb batérie

Solárny regulátor slúži na riadenie prevádzky autonómnych fotovoltaických systémov. Regulátor zabezpečuje správnu charakteristiku nabíjacieho prúdu batérie (batérií) a navyše ich chráni proti príliš hlbokému vybitiu alebo prebitiu, ktoré nepriaznivo ovplyvňuje životnosť batérie. Solárne regulátory SOL je možné použiť pre inštalácie so solárnou batériou a 12V alebo 24V batériami.

Hlavné vlastnosti


• Maximálny nabíjací prúd: 20 A
• Menovité napätie: 12V / 24V
• Maximálne napätie zo solárnych panelov: 50V
• Režim nabíjania: PWM
• Vstavané dve výstupné USB zásuvky
• Ľahko použiteľný LCD displej

Hlavné funkcie zariadenia

• Automatické rozpoznanie vstupného napätia (12/24V)
• Čitateľný LCD displej a rozhranie ovládané 3 tlačidlami umiestnenými na kryte
• Efektívne 3fázové nabíjanie PWM (Pulse Width Modulation).
• Kontrola úrovne nabitia batérie s možnosťou nočného resetu pamäte (aplikácia napr. pre pouličné osvetlenie)
• Automatická korekcia hodnôt napätia a nabíjacieho prúdu podľa okolitej teploty za účelom predĺženia životnosti batérie

Bezpečnosť použitia

Za bezpečnú prevádzku produktu je zodpovedná rada ochrán, ktoré chránia ako pripojené zariadenia, tak samotný regulátor:

• ochrana proti preťaženiu
• ochrana proti skratu
• ochrana pred vysokým napätím
• podpäťová ochrana
• ochrana proti nadmernému prebíjaniu / vybíjaniu batérie
• ochrana proti prepólovaniu

Rozsah kabeláže

Regulátor je možné pripojiť k káblom s prierezom od 0,1 do 6 mm². Podporuje najobľúbenejšie solárne káble 4 a 6 mm². K zariadeniu sa odporúča pripojiť káble zakončené drôtovou koncovkou. Je predpokladom pre vodič 6 mm².

LCD displej

• Zobraziť
• Solárny panel
• Nabíjanie: zapnuté, Podpora: bliká
• Batéria
• Výstup
• Zaťaženie
• Ampéry
• Hodiny
• Napätie

Technické parametre

• Systémové napätie: 12V / 24V
• Maximálne napätie zo solárnych panelov: 50V
• Vlastný pracovný prúd: ≤ 15 mA
• Maximálny nabíjací prúd: 20 A
• LVD (Low-Voltage Disconnect): 10,7V / 9V ... 12V; x2 24V
• LVR (Low-Voltage Reconnect): 12,6V / 11V ... 13,5V; 2x 24V
• Záložné napätie: 13,6V / 13V ... 15V; x2 24V
• Ochrana proti prebitiu: 16,5V; x2 pre 24V
• Ochrana proti prepólovaniu: ÁNO
• Režim nabíjania: PWM
• Teplotná kompenzácia: -24mV / stC pre 12V inštaláciu; x2 pre 24V
• Pracovná teplota: -35 °C ... + 60 °C
• Prierez vodičov: 28-10 AWG
• Rozmery: 133 x 70 x 34 mm
• Hmotnosť: 300g
• USB: 2x vstavaný port 5V / 2A
