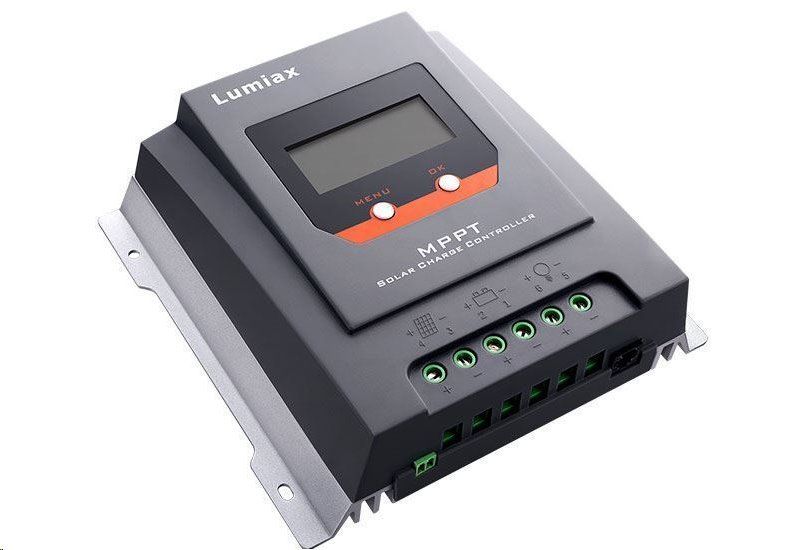

Solárny regulátor MPPT Lumiax MT2075, 12–24 V/20 A

Solárny regulátor MPPT Lumiax MT2075, 12-24V/20A

MPPT regulátor 20A pre olovené batérie so systémovým napätím 12V alebo 24V a pre FV panely s max. výkonom 260W(12V) alebo 520W(24V) s max. výstupným napätím 55V a min. výstupným napätím o 1V vyšším, než je nabíjacie napätie batérie. Je teda vhodný aj pre panely so systémovým napätím 12V, ktoré pri maximálnom zaťažení generujú 16–18V.

Stručný popis regulátorov MPPT:
Regulátory MPPT upravujú pomocou vnútorného meniča V-A charakteristiku zdroja prúdu - solárneho panelu tak, aby bola optimálna pre nabíjanie batérie. Dokážu teda využiť energiu zo solárnych panelov lepšie ako regulátory PWM, ktoré regulujú nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, pričom šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd pre nabíjanie batérie. Napr. 18V/5A premení na 14,5V/6,2A. Účinnosť konverzie V-A charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.

Špecifikácie:
• Systémové napätie: 12V alebo 24V
• Max. výkon FV panelov: 260W(12V) alebo 520W(24V) pre maximálne využitie regulátora. Pri použití výkonnejšieho panelu nebude plný výkon využitý, avšak funkcia regulátora zostane zachovaná bez poškodenia.
• Max. výstupné napätie FV panelu: 55V(-20°C), 50V(+25°C)
• Min. výstupné napätie FV panelu: pri použití 12V batérie: 15,6V
• Max. nabíjací prúd: 20A
• Vlastná spotreba: <8mA(12V), <12mA(24V)
• 4 stupňové nabíjanie batérie (CC, CV – boost, CV – float, CV-equalize)
  - CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
  - CV-boost = nabíjanie po dobu 1–2hod po dosiahnutí svorkového napätia 14–15V (nastaviteľné)
  - CV-equalize= nabíjanie zvýšeným napätím na premiešanie kvapalného elektrolytu - voliteľné len pre batérie s kvapalným elektrolytom
  - CV-float = nabíjanie udržiavacím napätím 13,5–13,8V (nastaviteľné)
• Voľba typu batérie: Pb s kvapalným dielektrikom, AGM, AGM GEL, LiFePO4
• LCD displej na nastavenie a sledovanie prevádzkových parametrov
• 2× rozhranie USB
• Teplotná kompenzácia: –4,17mV/K na bunku pri nabíjaní boost+equal, -3,33mV/K na bunku pri nabíjaní float (udržiavacie)
• Protokol Modbus založený na rozhraní RS-485 maximalizujúci možnosti komunikácie.
• Krytie IP32
• Prevádzková teplota: –25°C~55°C
• Rozmery: 189×182×64mm
• Hmotnosť: 1kg
