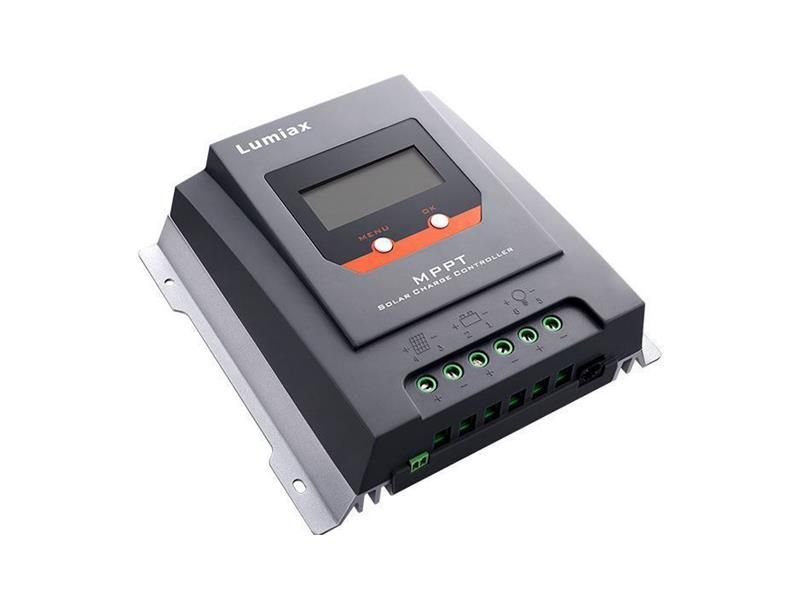

Solárny regulátor MPPT Lumiax MT2075, 12-24V/20A

MPPT regulátor 20A pre všetky dostupné druhy batérií so systémovým napätím 12V alebo 24V a pre FV panely s max. výkonom 260W (12V) alebo 520W (24V) s max. vstupným napätím 55V a min. . Je teda vhodný aj pre panely so systémovým napätím 12V, ktoré pri maximálnej záťaži generujú 16–18V. Tento regulátor pomocou vnútorného meniča upravuje V-A charakteristiku zdroja prúdu-solárneho panelu tak, aby bola optimálna pre nabíjanie batérie. Dokáže využiť energiu zo solárnych panelov lepšie ako regulátor PWM, ktorý reguluje nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, kedy šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd na nabíjanie batérie. Napríklad 18V a 5A premení na 14,5V/6,2A. Účinnosť konverzie V-A charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.


Technické parametre.

- systémové napätie 12 V alebo 24 V, použiteľné batérie: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4
- max. výkon FV panelov: 260W (520W-24V) pre maximálne využitie regulátora. Pri použití výkonnejších panelov nebude plný výkon využitý, avšak funkcia regulátora zostane zachovaná bez poškodenia.
- max. napätie FV panelu: 55V (-20°C), 50V(+25°C)
- min.napätie FV panelu pri použití 12 V batérie: 15,6 V – overené vlastným meraním
- max. nabíjací prúd: 20 A
- vlastná spotreba: <8mA(12V),<12mA(24V)
- 4 stupňové nabíjanie-len pre Pb batérie (CC,CV - boost, CV - float, CV-equalize)
- CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
- CV-boost = nabíjanie po dobu 1–2hod po dosiahnutí svorkového napätia 14–15 V (nastaviteľné)
- CV-equalize= nabíjanie zvýšeným napätím na premiešanie tekutého elektrolytu-voliteľné len pre olovené batérie s tekutým elektrolytom
- CV-float = nabíjanie udržiavacím napätím 13,5–13,8V (nastaviteľné)
- voľba typu batérie: S tekutým dielektrikom, AGM, AGM GEL, LiFePO4
- LCD displej pre nastavenie a sledovanie prevádzkových parametrov
- teplotná kompenzácia: –4,17mV/K na bunku pri nabíjaní boost+equal -3,33mV/K na bunku pri nabíjaní float (udržiavacia)
- krytie IP32
- RS485 interface
- prevádzková teplota: –25°C~55°C
- rozmery: 189 × 182 × 64 mm
- hmotnosť: 1 kg
