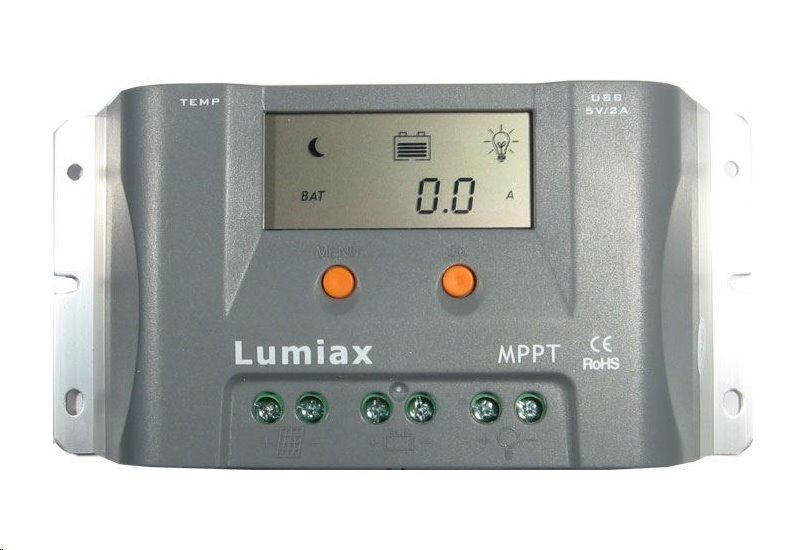

Solárny regulátor MPPT Lumiax MT1050EU, 12V/10A

Solárny regulátor MPPT Lumiax MT1050EU, 12V/10A

MPPT regulátor 10A pre olovené batérie so systémovým napätím 12V a pre FV panely s max. výkonom 130W s max. výstupným napätím 45V a min. výstupným napätím 15,8V. Primárne je určený pre panely so systémovým napätím 12V, ktoré pri maximálnej záťaži generujú 16–18V.

Stručný popis regulátorov MPPT:
Regulátory MPPT upravujú pomocou vnútorného meniča V-A charakteristiku zdroja prúdu – solárneho panelu tak, aby bola optimálna pre nabíjanie batérie. Dokážu teda využiť energiu zo solárnych panelov lepšie ako regulátory PWM, ktoré regulujú nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, pričom šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd pre nabíjanie batérie. Napr. 18V/5A premení na 14,5V/6,2A. Účinnosť konverzie V-A charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.

Špecifikácie:
• Systémové napätie: 12V
• Max. výkon FV panelov: 130W pre maximálne využitie regulátora. Pri použití výkonnejšieho panelu nebude plný výkon využitý, avšak funkcia regulátora zostane zachovaná bez poškodenia.
• Max. výstupné napätie FV panelu: 45V
• Min. výstupné napätie FV panelu: 15,8V
• Max. nabíjací prúd: 10A
• Vlastná spotreba: 7mA
• 4 stupňové nabíjanie batérie (CC, CV – boost, CV – float, CV-equalize)
  - CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
  - CV-boost = nabíjanie po dobu 1–2hod po dosiahnutí svorkového napätia 14–15V (nastaviteľné)
  - CV-equalize = nabíjanie zvýšeným napätím na premiešanie tekutého elektrolytu – voliteľné len pre batérie s tekutým elektrolytom
  - CV-float = nabíjanie udržiavacím napätím 13,5–13,8V (nastaviteľné)
• Voľba typu Pb batérie: S tekutým dielektrikom, AGM, AGM GEL
• Nevhodný pre Li-Ion, LiFePO4 alebo Li-Pol batérie
• Odpojenie záťaže pri napätí batérie 10,8–11,8V – nastaviteľné
• LCD displej na nastavenie a sledovanie prevádzkových parametrov
• 2× rozhranie USB
• Teplotná kompenzácia: –4,17mV/K na bunku pri nabíjaní boost+equal, -3,33mV/K na bunku pri nabíjaní float (udržiavacie)
• Protokol Modbus založený na rozhraní RS-485 maximalizujúci možnosti komunikácie.
• Krytie IP32
• Prevádzková teplota: –25°C~55°C
• Rozmery: 189×96×53mm
• Hmotnosť: 0,42kg
