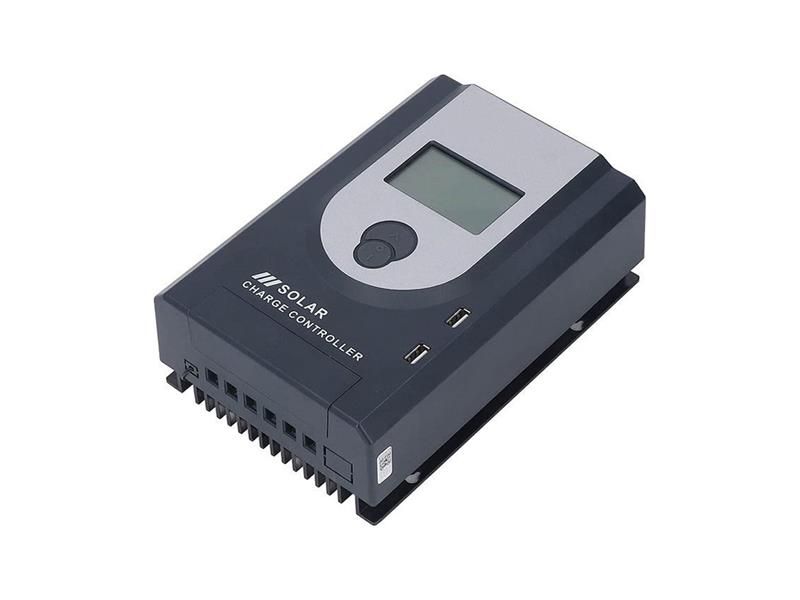

Solárny regulátor MPPT SOLARFAM MPJ40A, 12-24V/40A

Regulátor MPPT pomocou vnútorného meniča upravuje V-A charakteristiku zdroja prúdu-solárneho panelu tak, aby bola optimálna pre nabíjanie batérie. Dokáže teda využiť energiu zo solárnych panelov oveľa lepšie ako regulátor PWM, ktorý reguluje nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, pričom šírka pulzu je úmerná stavu nabíjanej batérie. In other words, MPPT regulátor dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd pre nabíjanie batérie. Napr. z 30 V a 5 A vygeneruje cca 15 V a 10 A. Účinnosť konverzie V-A charakteristiky býva nad 95 %, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.

Špecifikácie:
Systémové napätie 12–24 V
Použiteľné batérie: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4
Max. výkon FV panelov: 520 W (1040 W-24 V) pre maximálne využitie regulátora.
Max. napätie FV panelu: 100 V (-20 °C), 92 V (+25 °C)
Max. nabíjací prúd: 40 A
Max. zaťažovací prúd: 20 A
Vlastná spotreba: <50 mA
4-stupňové nabíjanie Pb batérií (CC, CV – boost, CV – float, CV-equalize)
CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
CV-boost = nabíjanie po dobu 1–2 hodín po dosiahnutí svorkového napätia 14–15 V (nastaviteľné)
CV-equalize = nabíjanie zvýšeným napätím pre premiešanie tekutého elektrolytu – voliteľné len pre batérie s tekutým elektrolytom
CV-float = nabíjanie udržovacím napätím 13,5–13,8 V (nastaviteľné)
Voľba typu batérie: S tekutým dielektrikom, AGM, AGM GEL, LiFePO4
LCD displej pre nastavenie a sledovanie prevádzkových parametrov
Krytie: IP30
Prevádzková teplota: –20°C~55°C
Rozmery: 125×175×47mm
