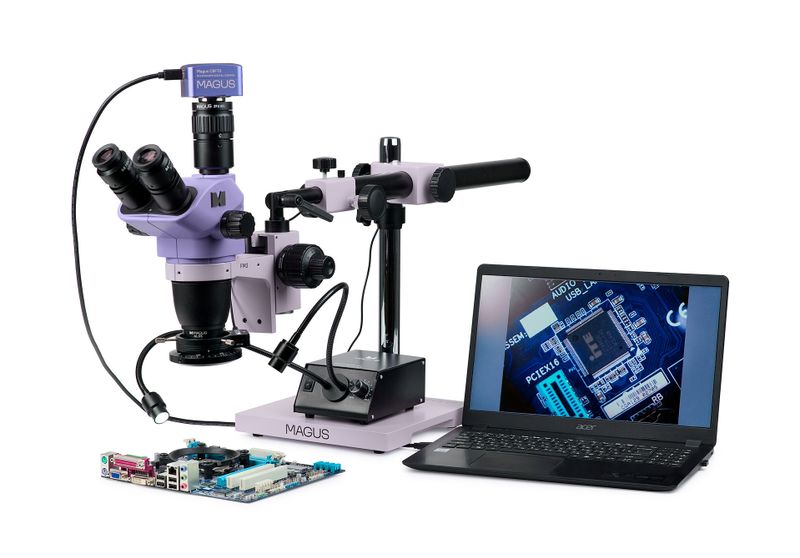

Stereomikroskop MAGUS Stereo D8TR na opravy elektroniky

Hotové riešenie na spájkovanie, opravy a kontrolu kvality je založené na mikroskopovej hlave radu MAGUS Stereo 8H a univerzálnom mikroskopovom stojane MAGUS UT2.
Stereomikroskop s Greenoughovou optickou konštrukciou poskytuje presné detaily topografie povrchu bez straty priestorovej orientácie, čím zaisťuje veľkú hĺbku ostrosti. Tento trinokulárny mikroskop je vhodný pre tých, ktorí uprednostňujú prácu s mikroskopom v normálnej pracovnej polohe a prezeranie preparátu cez okuláre.
Fotoaparát v digitálnom mikroskope umožňuje zaznamenávať proces pozorovania aj jeho priebežné a konečné výsledky. Fotoaparát je vybavený portom USB 3.0 a prenáša obraz na obrazovku počítača. Rýchlosť prenosu dát je 10-krát vyššia ako u fotoaparátov s rozhraním USB 2.0.
Mikroskop je vybavený dvoma osvetľovacími sústavami na pozorovanie v odrazenom svetle: prstencovým svetlom s polarizačným filtrom a svetlom na husom krku.
Mikroskop optimalizuje ergonómiu pracoviska, čím zvyšuje pohodlie a produktivitu obsluhy.

Digitálny fotoaparát

Digitálny fotoaparát umiestnený v trinokulárnom tubuse pomocou adaptéra typu C-mount bude zaznamenávať priebežné a konečné výsledky pozorovania. Táto funkcia sa používa na kontrolu kvality a vytváranie databázy. Fotoaparát s rozlíšením 21 Mpx na adaptéri typu C-mount 1x poskytne požadované rozlíšenie na pozorovanie stereomikroskopom a 4/3" snímač zobrazí maximálne možné zorné pole. Pri minimálnom zväčšení mikroskopu bude veľkosť zorného poľa na obrazovke počítača 53,5x37 mm.

Hlava mikroskopu

Objektív so zoomom umožňuje plynulú zmenu zväčšenia až na 8,4x bez straty ostrosti. Mikroskop vytvára vzpriamený (nie prevrátený) trojrozmerný obraz. Pomocný objektív 0,5x mení rozsah zväčšenia, zorné pole a pracovnú vzdialenosť mikroskopu.
Pri použití pomocného objektívu 0,5x sa dosiahne zväčšenie 3,25–27,5x a pracovná vzdialenosť 177 mm na spájkovanie.
Zväčšenie 6,5–55x a pracovná vzdialenosť 105 mm na kontrolu kvality sa dosiahne, ak nie je použitý pomocný objektív 0,5x.
Manipulácia s prístrojom vyžaduje väčšie zorné pole ako vizuálne pozorovanie pri kontrole kvality. Pri pozorovaní cez okuláre je priemer zorného poľa s pomocným objektívom 0,5x 67,7 mm pri zväčšení mikroskopu 3,25x a 8 mm pri zväčšení 27,5x.
Základná konfigurácia obsahuje okuláre 10x/22 mm s dioptrickou korekciou a dlhým očným reliéfom na prácu s okuliarmi.

Osvetľovacie sústavy

Rôzne úlohy vyžadujú rôzne typy osvetlenia. Sada obsahuje dve osvetľovacie sústavy. Prstencové svetlo s polarizátorom odstraňuje odlesky od kovu. Svetlo na husom krku vytvára tiene, ktoré umožňujú nášmu zraku rozpoznať topografiu povrchu.

Stojan

Univerzálny stojan s pevnou základňou minimalizuje vibrácie spôsobené pohybom a dlhé horizontálne rameno rozširuje pracovnú plochu.
Počas práce nie je vždy vhodné pohybovať objektom v optickej dráhe. Niekedy je vhodnejšie pohybovať hlavou mikroskopu. Gombík pre jemné zaostrovanie umožňuje plynulý horizontálny pohyb hlavy mikroskopu tam a späť.
Na konci stojana je mechanizmus na zmenu uhla optickej osi. Obsluha môže pozorovať preparát na stole a pozerať sa naň z uhla. Táto funkcia umožňuje pohodlnejšiu manipuláciu, kontrolu kvality spájkovania a pozorovanie zakrivených objektov.

Mechanizmus zaostrovania

Mechanizmus zaostrovania má funkcie hrubého a jemného zaostrovania. Jemné zaostrovanie uľahčuje nastavenie mikroskopu pri použití zväčšenia nad 40x. Zaostrovacie gombíky sú koaxiálne, t. j. umiestnené na oboch stranách. Tuhosť hrubého ostrenia je nastaviteľná.

Príslušenstvo a kompletné riešenia

Komfortné pracovné podmienky zvyšujú produktivitu obsluhy. Naše kompletné riešenia sú založené na skúsenostiach elektronických inžinierov. Súčasne MAGUS ponúka ďalšie súčasti, z ktorých si môžete zostaviť sadu mikroskopu na základe vášho rozpočtu a preferencií a tiež úloh, ktoré treba riešiť. Navyše v budúcnosti môžete sadu doplniť o potrebné príslušenstvo.

Vlastnosti mikroskopu:

• Trinokulárna hlava mikroskopu s vertikálnym tubusom na montáž fotoaparátu
• Objektív so zoomom umožňuje plynulú zmenu zväčšenia bez straty ostrosti; pomer zoomu 8,4:1
• Výhody Greenoughovej optickej konštrukcie: veľká hĺbka ostrosti, 3D vizualizácia s vysokým rozlíšením, kompaktný dizajn a priaznivá cena
• Pomocný objektív 0,5x umožňuje ďalšie možnosti zväčšenia, zorného poľa a pracovnej vzdialenosti
• Univerzálny stojan rozširuje pracovnú plochu a umožňuje presné umiestnenie hlavy mikroskopu nad preparátom a jemné mikronastavenie polohy hlavy
• Mechanizmus zaostrovania má funkcie hrubého a jemného zaostrovania: obsluha je pohodlná v celom rozsahu zväčšenia mikroskopu
• Dve osvetľovacie sústavy na pozorovanie v odrazenom svetle: prstencové svetlo s polarizačným filtrom a svetlo na husom krku
• Na vaše želanie možno jednotlivé súčasti vymeniť a nainštalovať ďalšie príslušenstvo

Funkcie fotoaparátu:

• 21 Mpx snímač poskytuje najlepšie rozlíšenie pre stereomikroskopické pozorovanie
• 4/3" snímač zobrazí na obrazovke najväčšie možné zorné pole
• 17 snímok za sekundu pri maximálnom rozlíšení stačí na nastavenie zaostrenia
• Až 192 snímok za sekundu pri zníženom rozlíšení je určených na prezentácie v triede a nahrávanie videa; plynulý pohyb preparátov bez trhania alebo oneskorenia
• Farebný snímač CMOS SONY Exmor s podsvietením poskytuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok: jasnejšie, čistejšie a farebne sýtejšie snímky
• Rozhranie USB 3.0 na rýchly prenos dát bez trhania a oneskorenia
• Softvér obsahuje funkcie na fotografovanie, záznam videa, úpravy, zobrazenie na externom monitore a lineárne a uhlové meranie
• Priložený adaptér typu C-mount 1x s nastaviteľnou zaostrovacou vzdialenosťou slúži na upevnenie fotoaparátu na mikroskop

Obsah sady:

• Digitálny fotoaparát MAGUS CBF70 (digitálny fotoaparát, kábel USB, pamäťové zariadenie s ovládačmi a softvérom, návod na použitie a záručný list)
• Hlava mikroskopu MAGUS Stereo 8TH – časť objektívu a okulárové tubusy
• Okulár 10х/22 mm s očným reliéfom a dioptrickou korekciou (2 ks)
• Stojan mikroskopu MAGUS UT2
• Držiak na zaostrovanie MAGUS FM3
• Prstencové svetlo s polarizátorom MAGUS LED RP1
• Dvojité svetlo na husom krku MAGUS LED DGL2
• Prídavný objektív MAGUS AL05 0,5х/177 mm
• Adaptér typu C-mount MAGUS ZFA100
• Návod na použitie a záručný list

K dispozícii na želanie:

• 10x/22 mm okulár so stupnicou
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Šošovka pomocného objektívu so zväčšením 1,5x
• Šošovka pomocného objektívu so zväčšením 2x
• Prstencové svetlo
• Prstencová osvetľovacia sústava so sektorovým prepínaním
• Monitor a digitálna kamera s rozhraním HDMI
• Adaptér typu C-mount 0,5x s nastaviteľnou zaostrovacou vzdialenosťou
• Kalibračné sklíčko
