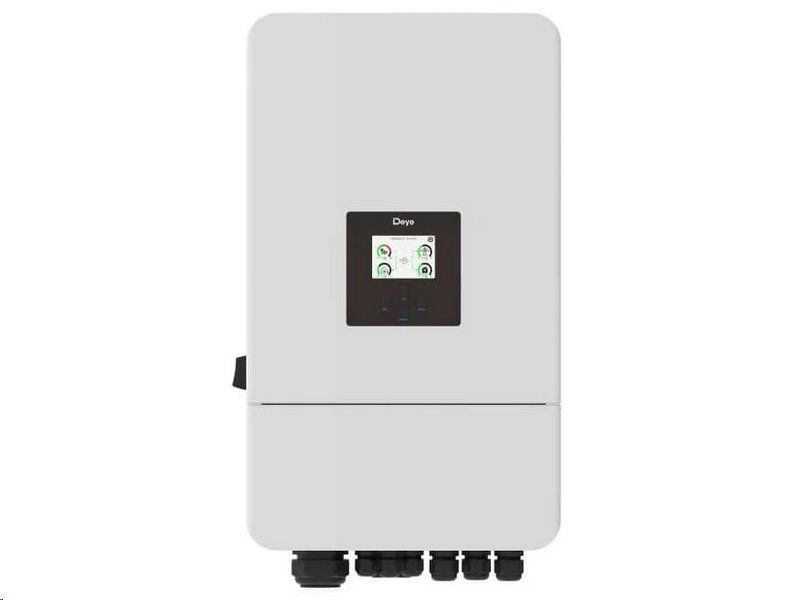

Striedač hybridný DEYE SUN-10K-SG05LP3-EU-SM2, 10kW, 3F, 5. generácie, LV

Hybridný menič Deye SUN-10K-SG05LP3-EU-SM2 — 100% asymetria s certifikáciou PPDS

Istota schválenia a maximálne využitie energie v sieti SR

Projektovanie fotovoltických systémov v slovenských distribučných sieťach naráža na prísne požiadavky týkajúce sa asymetrického zaťaženia a schvaľovacích procesov. Trojfázový nízkonapäťový menič piatej generácie rieši tieto výzvy priamo na úrovni hardvéru. S plnou podporou 100% asymetrického výstupu na jednotlivé fázy (až do 5 kW na fázu) eliminuje nežiaduce spätné toky a maximalizuje mieru vlastného využitia vyrobenej energie aj pri spustení jednofázových spotrebičov s vysokým príkonom.

Model Deye SUN-10K-SG05LP3-EU-SM2 bol úspešne otestovaný a disponuje certifikáciou PPDS (kategórie A1 a A2) pre bezproblémové pripojenie do siete EG.D aj ďalších distribútorov v SR. Kombinuje solárny invertor s výkonom 10 kW a výkonnú nabíjačku 40–60V nízkonapäťových batérií s masívnym nabíjacím aj vybíjacím prúdom až 210 A. Integrácia pokročilého portu Smart Load umožňuje priame pripojenie vykurovacej patrony alebo generátora, čím menič preberá funkciu inteligentného wattroutera bez nutnosti ďalších externých modulov.

Kľúčové parametre a ich prínos v praxi

• 100% asymetrický výstup: Možnosť zaťažiť jednu fázu výkonom až 5 kW, čo zodpovedá reálnej prevádzke slovenských domácností (napr. súbeh rúry a rýchlovarnej kanvice na jednej fáze).

• Vysoký nabíjací a vybíjací prúd 210 A: Zaručuje bleskové uloženie prebytkov do batérie aj rýchle pokrytie výkonových špičiek bez nutnosti ťahať energiu zo siete.

• Dva nezávislé MPP trackery (2+2 stringy): Optimálne rozloženie výkonu pre zložitejšie strechy (východ/západ) so širokým operačným rozsahom 200 až 650 V.

• Preťažiteľnosť 100 % na dobu 10 sekúnd: Bezpečne pokryje rozbehové prúdy asynchrónnych motorov, tepelných čerpadiel alebo kompresorov pri ostrovnej (off-grid) prevádzke.

• Programovateľný Smart Load port: Dedikovaný vstupný/výstupný port pre štart diesel generátora, pripojenie stringového meniča alebo spínanie záťaže (ohrev vody).

• Overená kompatibilita cez CAN / RS-485: Zabezpečuje bezproblémovú a spoľahlivú komunikáciu s BMS systémami u veľkej väčšiny nízkonapäťových (48V) lítium-iónových batérií na trhu.

• Zabudovaný monitoring: Súčasťou balenia je Wi-Fi dongle a bezplatný prístup do cloudovej platformy Solarman pre kompletný dohľad nad tokmi energie z mobilného telefónu.

• Ochrana IP65: Robustné šasi s inteligentným chladením umožňuje bezpečnú inštaláciu v technických miestnostiach aj krytých vonkajších priestoroch.

Kompletná kontrola nad inštaláciou a nastavením

Inštalácia tohto meniča nevyžaduje zložité dohľadávanie externých komunikačných rozhraní. Všetko podstatné sa odohráva cez integrovaný farebný dotykový LCD displej priamo na čelnom paneli zariadenia.

Konfiguračné menu ponúka hlbokú parametrizáciu – od nastavenia nabíjacích kriviek pre rôzne typy batérií (Lithium-ion, AGM, GEL) cez prepracované časové plány (režim Time of Use) až po presné definovanie priorít tokov energie (Peak Shaving, Zero Export).

Pre realizačné firmy to znamená drastické zrýchlenie oživenia elektrárne na mieste, pre koncového používateľa potom okamžitú vizuálnu spätnú väzbu o výkone fotovoltických panelov, stave batériového úložiska a aktuálnej spotrebe celého objektu.

Nekompromisná výkonová priepustnosť

Tento model nesklame ani v okamihoch extrémneho sieťového zaťaženia. Konštrukcia dovoľuje trvalý AC priechodný prúd až 45 A (z distribučnej siete smerom k záťaži), čo bezpečne pokryje nároky veľkého rodinného domu či menšej komerčnej prevádzky bez rizika preťaženia interných obvodov.

Samotný DC vstup zvládne spracovať panely s celkovým výkonom až 16 kWp, pričom do AC siete menič dodáva stabilných 10 kW. Celková špičková účinnosť dosahuje hodnotu 97,6 %, čím sa efektívne minimalizujú tepelné straty a maximalizuje energetický zisk.

Integrované sú tiež nevyhnutné ochrany vrátane stráženia izolačného stavu, ochrany proti prepólovaniu a prepäťovej ochrany typu II pre DC aj AC stranu.

Inovácia v praxi: Kde sa ukáže jeho plná sila

Rodinný dom s jednofázovými žrútmi energie:

V bežnej domácnosti beží cez deň často silné jednofázové spotrebiče na jednej vetve. Konkurenčné symetrické meniče musia chýbajúci výkon dokúpiť zo siete. Deye vďaka plne nesymetrickému výstupu dodá z batérií alebo solárnych panelov všetok potrebný výkon (až 5 kW) presne na tú fázu, kde je aktuálne potrebný (funkcia Zero Export To CT), a efektívne tak vynuluje odber z elektromera.

Ostrovný systém (Off-grid) so záložným generátorom:

Na chatách alebo miestach bez stabilnej siete využijete autonómne riadenie. Menič primárne napája objekt z fotovoltiky a 48V nízkonapäťových batérií. Ak SOC batérií klesne pod kritickú úroveň, menič pomocou zabudovaného Dry Contact relé automaticky naštartuje pripojený dieselový generátor a prostredníctvom portu GEN začne dobíjať batérie plným prúdom 210 A. Po nabití generátor opäť inteligentne odstavi.

Pre koho je produkt určený

Inštalačné firmy a projektanti FVE:

Oceníte legislatívnu istotu vďaka certifikáciám PPDS, jednoduché zapojenie s integrovanými spínačmi a veľmi bohatú výbavu rovno v krabici (vrátane troch precíznych meracích CT transformátorov). Komunikačný protokol Modbus RTU umožňuje jednoduchú integráciu celého meniča do systémov inteligentnej domácnosti (napr. Loxone). Inštaláciu uľahčuje tiež možnosť paralelného zapojenia až 10 meničov pre škálovanie výkonu.

Majitelia rodinných domov a komerčných objektov:

Získavate mimoriadne spoľahlivé srdce domácej energetiky, ktoré plní aj funkciu pokročilej UPS s dobou prepnutia v rádoch milisekúnd. Odpadá nutnosť kupovať drahé externé moduly na riadenie prebytkov – menič cez Smart Load port automaticky presmeruje nadbytočnú solárnu energiu napríklad do ohrevu teplej vody v bojleri.

Technické špecifikácie

• Maximálny DC vstupný výkon: 16 kW — Ideálny pre masívne predimenzovanie poľa fotovoltických panelov (oversizing).

• Menovitý výstupný výkon AC: 10 kW — Stabilný striedavý výkon pre štandardné trojfázové pripojenie.

• Max. napätie naprázdno (Voc): 800 V — Vysoká úroveň bezpečnosti pre sériové zapojenie silných fotovoltických panelov.

• Rozsah napätia MPPT: 200 až 650 V — Zabezpečuje veľmi skorý štart výroby za úsvitu a stabilnú prevádzku až do večera.

• Počet MPP Trackerov: 2 (počet stringov celkom 2+2) — Rozdelenie panelov na dve odlišné orientácie alebo sklony strechy.

• PV vstupný prúd: 26 A + 26 A — Plná kompatibilita s modernými veľkoformátovými panelmi s vysokým prúdom.

• Typ a napätie batérie: Nízkonapäťová (Li-ion, Olovo), 40.. 60 V DC — Bezpečná 48V architektúra s obrovským výberom batérií na trhu.

• Max. nabíjací a vybíjací prúd: 210 A — Extrémne rýchle nabitie aj schopnosť dodať masívny výkon do ostrovnej záťaže.

• Maximálny AC výstupný prúd: 14,5 A (v nesymetrii až 21,8 A na fázu) — Schopnosť utiahnuť náročné spotrebiče.

• Trvalý AC priechodný prúd: 45 A — Bezpečne pokryje špičkovú spotrebu celého domu priamo z distribučnej siete.

• Účinnosť: 97,6 % — Minimalizácia strát a maximalizácia ekonomickej návratnosti.

• Komunikácia s BMS: CAN / RS-485 — Univerzálna podpora pre bezproblémové spárovanie s úložiskom.

• Ďalšie komunikačné rozhrania: RS-232, Modbus — Pre dohľadovú platformu a externé systémy riadenia budov.

• Stupeň krytia a prevádzková teplota: IP65, -40 až +60 °C (derating od 45 °C) — Možnosť inštalácie aj do náročných prostredí.

• Rozmery (Š × V × H): 386 × 660 × 253 mm — Dizajn určený pre pevnú nástennú montáž.

• Hmotnosť: 35,2 kg — Masívne prevedenie chladiča, vyžaduje pribalené kotvy do betónu.

FAQ — Časté otázky zákazníkov

1. Je možné tento menič oficiálne pripojiť k sieti EG.D a ČEZ?

Áno, model prešiel certifikovanou skúšobňou a disponuje certifikátom PPDS v kategóriách A1 a A2. Je plne spôsobilý na trvalé paralelné pripojenie k distribučnej sústave v SR.

2. Ako rýchlo prepne menič na batérie pri výpadku prúdu?

Menič disponuje plnohodnotným záložným režimom s veľmi rýchlym prepnutím. Výstup LOAD prevezme napájanie kritických okruhov skôr, než by to zaznamenala väčšina bežnej elektroniky, a zvládne preťaženie až na 200 % menovitého výkonu po dobu 10 sekúnd.

3. Na čo slúži vstup s označením Smart Load?

Smart Load je inteligentne riadený konfigurovateľný port. V nastavení môžete určiť, že akonáhle budú batérie nabité napríklad na 95 %, menič tento port zopne a prebytočnú energiu pošle do vykurovacej patrony bojlera. Nahrádza tak samostatný wattrouter.

4. Je k meniču nutné dokupovať externý elektromer (smart meter) na zabránenie spätným tokom?

Nie, nie je to nutné. Vo vnútri základného balenia nájdete trojicu presných delených meracích transformátorov (CT cievky 100 A / 50 mA). Tie sa inštalujú priamo na fázové vodiče pri hlavnom ističi a menič vďaka nim riadi export v režime "Zero Export To CT".

5. S akými batériami môžem menič Deye prepojiť?

Menič je navrhnutý pre štandardné bezpečné 48V (nízkonapäťové) batériové systémy. Podporuje komunikáciu s desiatkami značiek (napr. Pylontech, Deye, a ďalšie) a umožňuje aj manuálnu definíciu nabíjacích napätí.
