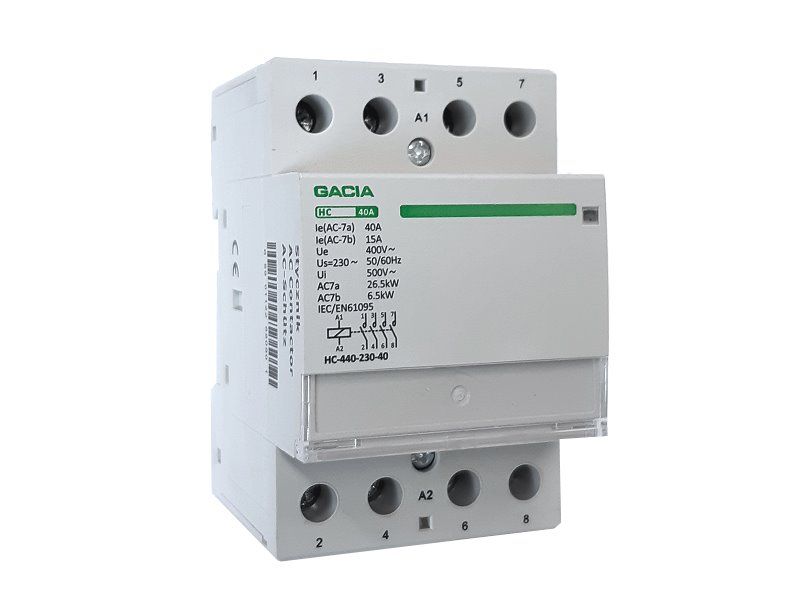

Stykač GACIA HC-440 4P/40A, 4NO, 230 V, na DIN lištu

Stykač GACIA HC-440 4P/40A, 4NO, 230V, na DIN lištu

Kvalitný instalačný stykač GACIA navrhnutý pre prevádzkové napätie 230 - 400 V a menovitý prúd 40 A. Jednoducho ho nainštalujete do domových aj priemyselných rozvádzačov. Pracovná frekvencia je 50/60 Hz a vďaka svojej montážnej hĺbke je vhodný na zapustenú montáž. Polohu spínacieho obvodu signalizuje optickým indikátorom na prednej strane. Používa sa najmä na spínanie a ovládanie osvetľovacích zariadení, kúrenia, vetrania, ohrievačov vody, čerpadiel a iných jednotiek domových inštalácií.

Technické parametre

• Menovitý prúd - Ie (AC-7a): 25A
• Menovité prevádzkové napätie Ue: 400V
• Prevádzkové kontaktné napätie Ui: 500V
• Napájanie cievky: 230V
• Frekvencia prúdu: 50/60 Hz
• Stupeň znečistenia: 2
• Menovitý výkon AC-07: 26.5kW
• Druh prevádzkového napätia: AC
• Počet zapínacích kontaktov (NO - Normally Open): 4
• Krytie: IP20
• IEC / EN norma: 61095
• Skladovacia teplota: -30°C až +70°C
• Pracovná teplota: -5°C až +40°C
• Elektrická životnosť: 100 000
• Mechanická životnosť: 1 000 000
• Max. prierez vodičov: 25 mm2
• Uťahovací moment svorky: 3 Nm
• Umiestnenie kontaktov: NO - normálne otvorený kontakt
• Šírka: 3 moduly (54 mm)

Spínač elektrického mechanizmu, nastaviteľný iným spôsobom ako ručne, s jedinou pokojovou polohou pohyblivých kontaktov (NO, NO-pozitív), schopný zapínať, vypínať a prenášať prúd za normálnych prevádzkových podmienok obvodu, ako aj pri preťažení.

Modulárne stykače HC sa používajú na ovládanie 1fázových a 3fázových systémov. Stykače HC možno použiť aj na ovládanie rôznych systémov, napr. osvetlenia, vykurovania, vetrania atď.

Sú v súlade s normou IEC/EN 61095 a sú vybavené ľahko čitateľným prevádzkovým indikátorom na zvýšenie prevádzkovej bezpečnosti.

Modulárny stykač HC smie inštalovať len oprávnená osoba.

Pred inštaláciou odpojte napájanie.

Modulárny stykač HC umožňuje bezpečnú a jednoduchú montáž na lištu TH35 pomocou plastových svoriek.

Modulárne zariadenia - modulárne stykače


Modulárne stykače patria medzi tie prvky ochrany elektrickej siete, ktoré sa oplatí inštalovať. Modulárny stykač je zariadenie, ktoré sa používa na ovládanie v 1fázových a 3fázových systémoch, ale možno ich použiť aj ako ovládacie prvky pre rôzne systémy - od osvetlenia cez vykurovanie až po vetranie.

Rovnako ako väčšina ochranných zariadení dostupných v našom obchode, modulárny stykač je bezpečný a ľahko sa inštaluje pomocou plastových svoriek a univerzálnej lišty TH35, ktorú možno nájsť vo väčšine rozvádzačov, dokonca aj v domácich.

Modulárny stykač, vybavený prehľadným indikátorom prevádzky, je schopný spínať, odpájať a prenášať prúd za bežných prevádzkových podmienok aj pri preťažení! Ovláda sa inak ako ručne a jeho pohyblivé kontakty No a NO zostávajú iba v jednej polohe. Modulárne stykače možno prevádzkovať s menovitým napätím Ue - 230 V a prevádzkovým napätím kontaktov Ui - 500 V.


Popis a princíp stykača


Stykač je pomerne jednoduché elektromechanické zariadenie, ktoré slúži na spínanie výkonových obvodov pomocou malého ovládacieho výkonu. Po privedení malého výkonu na cievku stykača možno sepnúť rádovo násobné prúdy napr. do motora, bojlera atď. Ovládací obvod potom nie je zaťažovaný veľkými prúdmi a možno jeho konštrukciu zjednodušiť. Prípadne je jednoduché opotrebovaný stykač vymeniť bez zásahu do riadiacej logiky.

Stykač sa podobne ako relé skladá z kontaktov, magnetického jadra a cievky. Privedením pomerne malého výkonu na cievku sa v nej vytvorí magnetické pole, ktoré pritiahne jadro. S jadrom sú mechanicky spojené kontakty, ktoré spínajú alebo rozpínajú výkonový obvod.

Stykač má na rozdiel od relé výkonové (hlavné) kontakty doplnené pomocnými kontaktmi (často má stykač aspoň jeden kontakt pomocný). Relé míva všetky kontakty rovnaké – iba ovládacie, ktoré nemožno zaťažiť veľkým výkonom.

Dôležité parametre stykačov

Pri použití stykača v obvode je vždy nutné dodržať jeho medzné parametre a odporúčania výrobcu. Podľa týchto parametrov možno rozhodnúť, či je stykač vhodný na použitie v požadovanej aplikácii.

Napätie ovládacieho obvodu

Jeden z najdôležitejších parametrov je napájacie napätie ovládacieho obvodu. V prípade mechanického stykača je to napätie cievky. Privedením tohto napätia na svorky cievky (najčastejšie A1 a A2) dôjde k sepnutiu stykača. Často býva uvedený aj prúd, ktorý môže byť rádovo stovky mA.

Ovládaný prúd alebo výkon

Tento parameter udáva, aký veľký prúd alebo výkon je možné stykačom sepnúť. Je to hodnota prúdu, ktorú dokážu bez poškodenia preniesť kontakty stykača. Často býva uvedená aj kategória použitia, ktorá charakterizuje druh záťaže – prúd, ktorý je stykač schopný sepnúť do vykurovacej špirály sa líši od prúdu pripojeného motora. Je teda vždy nutné na konkrétny účel použiť správny stykač.

U starších stykačov býva v katalógovom liste udaný maximálny prúd pri zapínaní a prúd trvalý. To je v podstate náhrada kategórie použitia. Napr. zapínací prúd v kategórii AC-3 je až 7× väčší ako v kategórii AC-1.

• AC-1 25A/400V – je možné sepnúť neinduktívnu záťaž (napr. vykurovacie teleso) 25 A pri 400 V. To zodpovedá cca 17 kW výkonu.
• AC-3 4kW/400V – je možné sepnúť motor s výkonom 4 kW. To zodpovedá prúdu cca 6 – 8 A. Popis je z rovnakého stykača, ako riadok vyššie.


Niektoré kategórie použitia - AC striedavý prúd

AC-1 Neinduktívne alebo mierne induktívne záťaže, odporové pece
AC-2 Krúžkové motory, spúšťanie, vypínanie motorov v chode
AC-3 Motory s kotvou nakrátko, spúšťanie, vypínanie motorov v chode
AC-4 Motory s kotvou nakrátko, spúšťanie, reverzácia, krátkodobý chod
AC-5a Spínanie elektrických výbojok
AC-5b Spínanie elektrických žiaroviek
AC-6a Spínanie transformátorov
AC-6b Spínanie kondenzátorov
AC-7a Mierne induktívne záťaže v domácnostiach a podobné použitie
AC-7b Motorové záťaže v domácnostiach
