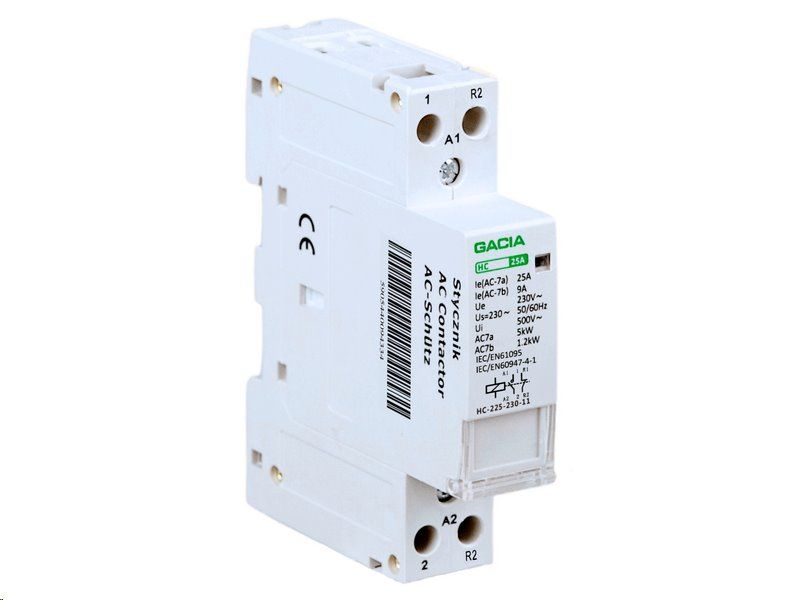

Stykač GACIA HC-225 2P/25A, 1NO1NC, 230V, na DIN lištu

Stykač GACIA HC-225 2P/25A (1NO+1NC) — Bezpečné spínanie do 5 kW

Modulový prvok pre spoľahlivú automatizáciu

Automatizované riadenie vykurovacích systémov, rozsiahlych svetelných okruhov alebo výkonnej ventilácie vyžaduje v domových aj priemyselných rozvádzačoch absolútnu spoľahlivosť. Problémom bežných relé je rýchle opotrebovanie kontaktov pri častom spínaní vyšších záťaží. Inštaláciou certifikovaného komponentu, ktorý je konštruovaný na trvalé zaťaženie a bezpečné prerušenie obvodu, predchádzate rizikám prehriatia a skratu v inštalácii.

Modulový stykač GACIA HC-225 prináša presne toto riešenie. Zvládne menovitý prúd 25 A a v kategórii AC-7a spoľahlivo sepne výkon až 5 kW. Vďaka osadeniu 1NO (spínacím) a 1NC (rozpínacím) kontaktom získate maximálnu variabilitu pre riadiacu logiku. Stykač s cievkou na 230 V ľahko zaintegrujete do jednofázových systémov a vďaka plastovým klipom pre DIN lištu TH35 je montáž do rozvádzača otázkou niekoľkých sekúnd.

Parametre pre profesionálnu inštaláciu

• Menovitý prúd 25 A (AC-7a) — zvládne bezpečne spínať silné odporové záťaže, ako sú bojlery alebo podlahové vykurovanie do 5 kW.

• Konfigurácia 1NO + 1NC — poskytuje jeden spínací a jeden rozpínací kontakt, ideálne na vytváranie prioritných alebo blokovacích logických obvodov.

• Ovládacia cievka na 230 V — priame napojenie na sieťové napätie bez nutnosti pridávať do rozvádzača dodatočný napájací zdroj.

• Optický ukazovateľ stavu — integrovaný mechanický indikátor na čelnom paneli umožňuje okamžitú vizuálnu kontrolu sepnutia.

• Certifikácia IEC/EN 61095 — prístroj plní prísne európske normy pre elektromechanické stykače, čo garantuje vysokú úroveň bezpečnosti.

• Rýchloupínací systém — ľahká montáž a demontáž na štandardnú DIN lištu TH35 skracuje čas strávený elektroinštaláciou.



Stabilný výkon pre kúrenie aj osvetlenie

Srdcom stykača GACIA je precízne spracovaný elektromagnetický mechanizmus, ktorý zaisťuje rýchle a čisté spojenie kontaktov. S menovitým pracovným napätím 230 V a izolačným napätím 500 V ponúka stykač vysokú dielektrickú bezpečnosť, čím chráni zvyšok inštalácie aj pri občasných výkyvoch v sieti. Vďaka výkonu 5 kW predstavuje stabilný prvok, na ktorý sa môžete spoľahnúť pri každodennej záťaži spojenej s chodom budovy.

Flexibilita s 1NO a 1NC kontaktom: Princíp a praktické využitie v rozvádzači

Kľúčovou výhodou stykača s konfiguráciou 1NO+1NC je možnosť v jeden okamih (privedením napätia na jedinú cievku) jeden elektrický okruh zapnúť a druhý, na ňom úplne nezávislý okruh, vypnúť.

Z technického hľadiska to znamená:

• 1NO (Normally Open – spínací kontakt): V kľudovom (bezprúdovom) stave je obvod prerušený. Akonáhle riadiaci systém pošle na cievku stykača napätie, kontakt sa mechanicky spojí a začne prepúšťať prúd (zapne spotrebič).

• 1NC (Normally Closed – rozpínací kontakt): V kľudovom stave je obvod trvalo spojený. V okamihu sepnutia cievky sa tento kontakt naopak rozpojí a tok prúdu preruší (vypne spotrebič).

Keďže sú oba kontakty mechanicky spriahnuté vo vnútri jedného prístroja, je úplne vylúčené, aby došlo k chybe v logike spínania. Oneskorenie je nulové. Nižšie uvádzame tri konkrétne prípadové štúdie, ako možno túto vlastnosť využiť v moderných elektroinštaláciách.

📌 Príklad 1: Optimalizácia pretekov u fotovoltických elektrární (FVE)

Pri inštalácii solárnych panelov je ekonomickou prioritou maximalizovať spotrebu vyrobenej energie priamo v danom objekte (tzv. load shifting). Ak striedač detekuje prebytky energie, ktoré by inak bez úžitku (alebo za nevýhodnú cenu) odišli do siete, zasiahne do hry stykač.

• Akcia: Riadiaca jednotka (napr. wattrouter) detekuje prebytok výkonu 3 kW a pošle signál na cievku stykača.

• Využitie NO kontaktu: Kontakt sepne a začne napájať vykurovaciu patronu v akumulačnej nádrži alebo bojleri. Solárny prebytok sa tak okamžite transformuje do tepla na večerné sprchovanie.

• Využitie NC kontaktu: V ten istý okamih NC kontakt rozpojí obvod primárneho (drahšieho) zdroja vykurovania – napríklad plynového kotla, čím zabráni jeho zbytočnému štartu v čase, keď je k dispozícii čistá solárna energia.

📌 Príklad 2: Prioritné odpojovanie (Ochrana hlavného ističa)

Staršie rodinné domy, ale aj komerčné prevádzky s limitovanou kapacitou hlavnej elektrickej prípojky (napr. 3×25 A), často bojujú so súbehom výkonných spotrebičov. Ak sa v rovnakom čase spustí elektrokotol a elektrická sauna, dôjde k okamžitému vybaveniu (pádu) hlavného ističa. Stykač 1NO+1NC funguje ako mechanické blokovanie.

• Akcia: Používateľ zapne saunu.

• Využitie NO kontaktu: Stykač spoľahlivo sepne silový okruh napájajúci saunové kachle.

• Využitie NC kontaktu: Fáza napájajúca elektrokotol (alebo podlahové vykurovanie v menej dôležitých miestnostiach) je vedená práve cez rozpínací kontakt. Vo chvíli, keď nabehne sauna, stykač fyzicky odstrihne kotol od napájania. Akonáhle sa sauna vypne, cievka odpadne, NC kontakt sa vráti do spojeného stavu a vykurovanie domu opäť plynule pokračuje.

📌 Príklad 3: Spínanie HDO a krížové blokovanie systémov

V budovách, ktoré využívajú dvojtarifné sadzby distribúcie elektriny (vysoký/nízky tarif), sa na riadenie spotrebičov používa signál HDO. 1NO+1NC stykač tu šetrí miesto v rozvádzači, pretože nahrádza dva samostatné prístroje.

• Akcia: Distribútor pošle po sieti signál nízkeho tarifu („nočný prúd“).

• Využitie NO kontaktu: Sepne hlavný okruh tepelného čerpadla, ktoré začne kúriť za lacnejšiu sadzbu.

• Využitie NC kontaktu: Môže súbežne rozopnúť signalizačný obvod na paneli (zhasne kontrolka „Drahý prúd“), alebo fyzicky odblokuje stykač záložného bivalentného zdroja, čím zaistí, že záložný zdroj nikdy nepobeží súčasne s hlavným kompresorom tepelného čerpadla.



Hlavný prínos pre zákazníka

Kombinácia jedného spínacieho a jedného rozpínacieho kontaktu v jedinom modulovom prvku, ako je GACIA HC-225, primárne šetrí priestor v rozvádzači (zaberá menej DIN modulov) a znižuje celkové obstarávacie náklady na materiál. Technikovi odpadá nutnosť reťaziť za sebou pomocné relé, čím sa znižuje počet spojov, urýchľuje montáž a zvyšuje celková bezpečnosť aj prehľadnosť elektroinštalácie.

Pre koho je produkt určený

Modulový stykač je primárne určený pre elektrikárov, projektantov a inštalačné firmy, ktorí potrebujú spoľahlivý spínací prvok pre automatizáciu procesov v domových alebo priemyselných rozvádzačoch. Svoje uplatnenie nájde u správcov budov a majiteľov rodinných domov pri modernizácii riadenia vykurovania, vzduchotechniky alebo osvetlenia. Vzhľadom na povahu zariadenia je nutné, aby inštaláciu vykonávala výhradne osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.

Technické špecifikácie

• Typ prístroja: Modulový inštalačný stykač — Určený na zabudovanie do štandardných elektrických rozvádzačov.

• Menovitý prúd (Ie, AC-7a): 25 A — Bezpečne zvláda bežné domáce aj komerčné odporové záťaže.

• Konfigurácia kontaktov: 1NO + 1NC — 1x spínací a 1x rozpínací kontakt pre široké spektrum aplikácií.

• Menovité pracovné napätie (Ue): 230 V AC — Kompatibilné s jednofázovou rozvodnou sieťou.

• Napájanie cievky: 230 V AC — Riadenie prebieha priamo sieťovým napätím.

• Izolačné napätie (Ui): 500 V — Zaisťuje potrebnú odolnosť proti prierazu v rozvádzači.

• Menovitý výkon (AC-7a): 5 kW — Vhodný limit pre stredne výkonné kúrenie a spotrebiče.

• Frekvencia: 50/60 Hz — Prispôsobené európskym štandardom.

• Stupeň znečistenia: 2 — Ideálne pre suché vnútorné prostredie a štandardné obytné zástavby.

• Spôsob montáže: DIN lišta TH35 — Rýchle uchytenie cez plastové aretačné klipy.

• Certifikácia: IEC/EN 61095 — Zhoda s bezpečnostnými normami pre domové inštalácie.



FAQ — Časté otázky zákazníkov

1. Môžem tento stykač použiť na ovládanie elektrického bojlera? Áno, ak bojler nepresahuje celkový výkon 5 kW a odoberaný prúd 25 A (kategória záťaže AC-7a), je tento stykač úplne vyhovujúci na jeho bezpečné spínanie (napr. signálom HDO).

2. Čo presne znamená označenie 1NO+1NC? Znamená to, že stykač obsahuje jeden "Normally Open" (v kľude rozpojený – spínací) kontakt a jeden "Normally Closed" (v kľude spojený – rozpínací) kontakt.

3. Akým napätím sa spína riadiaca cievka? Cievka tohto konkrétneho modelu je stavaná na 230 V AC. Pripája sa teda bežným sieťovým napätím priamo z termostatu alebo iného riadiaceho relé.

4. Zmestí sa stykač do bežného bytového rozvádzača? Áno, jedná sa o modulový stykač navrhnutý priamo na upevnenie na štandardizovanú DIN lištu TH35, ktorú nájdete vo väčšine moderných rozvádzačov.

5. Ako spoznám, že stykač aktuálne sepnul obvod? Zariadenie je vybavené vizuálnym optickým indikátorom priamo na prednej strane. Pri privedení napätia na cievku a sepnutí kontaktov indikátor zmení polohu.

6. Vydáva stykač pri sepnutí zvuk? Ako každý elektromechanický stykač vydá pri fyzickom sepnutí kontaktov charakteristické cvaknutie. Nejde však o závadu, ale o prejav spoľahlivého chodu kotvy.

7. Môže si stykač zapojiť bežný používateľ? Nie. Inštaláciu, zapojenie a údržbu tohto komponentu smie z bezpečnostných aj legislatívnych dôvodov vykonávať iba kvalifikovaný elektrikár s príslušným osvedčením.

9. Môžem stykač použiť na spínanie asynchrónnych motorov (napr. čerpadlo)? Stykač je certifikovaný primárne pre mierne induktívne alebo odporové záťaže v domácnostiach (kategória AC-7a) s maximálnym prúdom 25 A (5 kW). Pre priame spínanie asynchrónnych motorov (kategória AC-3 / AC-7b) je nutné počítať so zníženou zaťažiteľnosťou, typicky na max. 9 A (1,2 kW), kvôli kompenzácii vysokých záberových prúdov pri štarte motora.

10. Dá sa cez kontakty stykača spínať jednosmerné (DC) napätie z fotovoltiky? Rozhodne nie. Kontakty prístroja sú navrhnuté a dimenzované výhradne pre striedavé napätie (AC). Pri pokuse o rozpojenie DC obvodu (napr. priamo od panelov) pri záťaži vznikne stabilný elektrický oblúk, ktorý tento stykač nie je schopný zhasiť. Dôjde k roztaveniu kontaktov a hrozí riziko požiaru. Pre DC obvody musíte použiť výhradne špeciálne DC stykače s odtrhom oblúka.

11. Dá sa cievka stykača ovládať spínaným N vodičom priamo zo stykača HDO? Áno. Cievka (svorky A1 a
