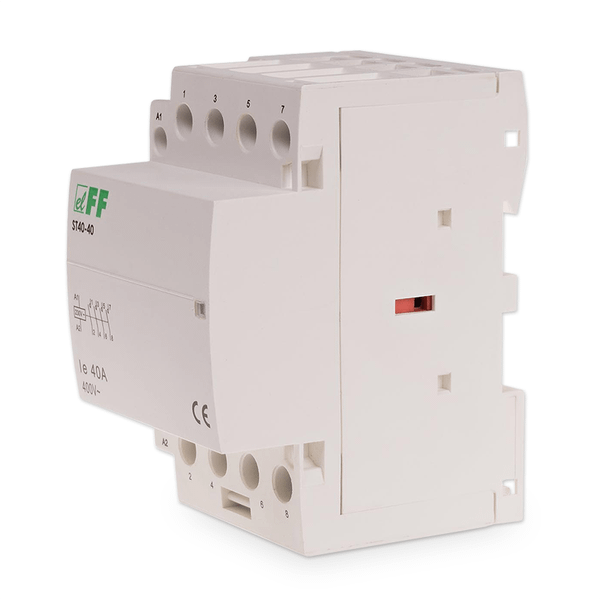

Stykač F&F ST40-40 3F 40A, 4xNO, 230V, na DIN lištu

Stykač F&F ST40-40 modulárny - Ťažká váha pre 3fázové záťaže

Nekompromisné spínanie pre tie najnáročnejšie inštalácie

Rozsiahlejšie komerčné objekty, priemyselné prevádzky i moderne vybavené rodinné domy prinášajú špecifickú výzvu v podobe masívnych elektrických záťaží. Bežné stykače a inštalačné relé si s veľkými tepelnými čerpadlami, priemyselnými motormi alebo výkonnými elektrokotlami z dlhodobého hľadiska neporadia. V dôsledku veľkých nábehových prúdov dochádza k opaľovaniu ich kontaktov a hrozí zlyhanie obvodu, pričom štandardné priemyselné stykače sa zase nezmestia do bežných rozvádzačov na DIN lištu.

Tento problém úplne eliminuje inštalačný stykač F&F ST40-40. Skonštruovaný ako robustné štvorpólové riešenie s maximálnym prúdom 40 A na každý pól poskytuje extrémne vysoký spínací výkon pre odporové záťaže až 16 kW (AC-1). Ponúka štyri spínacie kontakty (4× NO), čím bez problémov odbaví kompletnú trojfázovú sústavu vrátane stredného pracovného vodiča (N). Napriek tomu si vďaka optimalizovanej konštrukcii drží montážnu šírku len 3 moduly (53,5 mm) a štandardné riadiace napätie cievky 230 V AC, vďaka ktorému bez problémov nadväzuje na existujúce spínacie systémy či HDO.

Kľúčové parametre a ich prínos v praxi

• Extrémna zaťažiteľnosť 40 A na pól — bezpečne zvláda obsluhu náročných elektrokotlov a priemyselných čerpadiel.

• Štyri spínacie kontakty (4× NO) — dáva plnú kontrolu nad celým trojfázovým systémom (L1, L2, L3) a prípadne aj vodičom N.

• Výkon v kategórii AC-1 až 16 kW — masívna rezerva pre všetky domové odporové záťaže ako bojlery a akumulačné ohrievače.

• Výkon pre indukčné záťaže AC-3 až 5,5 kW — bezpečný štart a prevádzka výkonných kompresorov a trojfázových asynchrónnych motorov.

• Kompaktná šírka 3 moduly (53,5 mm) — ideálny kompromis medzi obrovským výkonom a prijateľným priestorom na DIN lište.

• Optický indikátor spínania — mechanická značka na prednej strane slúži na rýchlu vizuálnu kontrolu stavu bez meracích prístrojov.

• Veľkokapacitná svorkovnica do 16 mm² — dimenzovaná na naozaj tvrdé prívody zabraňujúce nebezpečnému vzniku prechodových odporov.

Dlhá životnosť bez kompromisov pod napätím

Stykače v tejto výkonnostnej triede podliehajú enormným tepelným a mechanickým otrasom, najmä pri častom spínaní pod záťažou. Prístroj F&F ST40-40 je vybavený špeciálne upraveným vysokokapacitným elektromagnetickým mechanizmom, ktorý zabezpečuje pevné a rázne docvaknutie. Tým dochádza k minimalizácii horenia elektrického oblúka, vďaka čomu modul garantuje mechanickú životnosť až 1×10⁶ cyklov. Vynikajúce izolačné oddelenie aj po dlhodobom používaní zabezpečuje čistý prenos energie bez zbytočných tepelných strát.

Spoľahlivé riešenie pre priemysel i smart home

Vďaka univerzálnemu napájaniu cievky z bežnej 230V siete nachádza tento produkt uplatnenie v širokom spektre aplikácií. Vo firemnom prostredí spoľahlivo rozbehne výkonné ventilačné systémy a čerpacie stanice. V inteligentných domoch a rezidenčných projektoch sa typicky správa ako výkonový most. Nadradené inteligentné systémy alebo časovače s citlivými mikrorelé sepnú iba riadiacu cievku s odberom zanedbateľných 6,4 W, zatiaľ čo stykač prevezme absolútne bremeno záťaže 40 A. V neposlednom rade je perfektný pre bezpečné „centrálne zhasnutie“ celých domových sekcií.

Pre koho je produkt určený

• Projektanti elektro a realizačné firmy: Pre návrhy a konštrukciu centrálnych domových rozvádzačov s dôrazom na oddelenie riadiacej logiky od výkonových prvkov veľkých 3fázových spotrebičov, u ktorých štandardné 25A riešenia narážajú na svoje limity.

• Priemyselní technici a údržbári: Počas servisu a renovácií priemyselných liniek, kde je kladený enormný dôraz na bezpečnosť, spínanie indukčnej záťaže a odolnosť voči tvrdým nábehovým prúdom motorov.

• Integrátori inteligentných domov: Pri nasadzovaní komponentov v rámci riadenia komplexných systémov fotovoltiky, kúrenia a nabíjania elektromobilov (wallboxov) je stykač ST40-40 nenahraditeľným partnerom. Treba dodať, že inštalácia podlieha nutnosti zodpovedajúcej kvalifikácie podľa vyhlášky.

Technické špecifikácie

• Napájacie napätie cievky: 230 V AC — Vyžaduje štandardné sieťové napätie, odpadá nutnosť drahých zdrojov.

• Maximálne prúdové zaťaženie: 40 A — Enormná rezerva kapacity pre najťažšie domové a stredné priemyselné zaťaženie.

• Konfigurácia kontaktov: 4× NO (spínacie) — Kontakty sa uzavrú pri iniciácii napätia na cievku, ideálne pre oddelenie troch fáz naraz.

• Spínací výkon AC-1 (230 V): 16 kW — Klasifikované pre vykurovacie telesá, podlahové kúrenie alebo klasické tepelné záťaže.

• Spínací výkon AC-3 (230 V): 5,5 kW — Bezpečné hodnoty pre časté spínanie točivých strojov a kompresorových motorov.

• Šírka: 3 moduly (53,5 mm) — Priestorovo vyladené šasi minimalizujúce miesto oproti objemným priemyselným skriňovým stykačom.

• Vlastný príkon cievky: 6,4 W — Úsporná prevádzka držania kotvy bez zbytočných tepelných emisií v rozvádzači.

• Mechanická životnosť: 1 × 10⁶ cyklov — Skonštruované na desaťročia spoľahlivého nasadenia bez potreby údržby.

• Montáž: Na DIN lištu TH-35 — Pevné zacvaknutie pomocou západkového mechanizmu.

• Stupeň krytia: IP20 — Vhodný len pre inštaláciu v chránených a prachotesných elektrických rozvádzačoch.

• Pracovná teplota: -25 °C až +50 °C — Spoľahlivé nasadenie aj v extrémnych podmienkach technických miestností.

• Pripojenie: Skrutkové svorky (max. prierez 16 mm²) — Kapacita na privedenie naozaj masívnej kabeláže zabraňujúcej vyhriatiu a požiaru na svorkách.

FAQ — Časté otázky zákazníkov

1. Prečo by som si mal vybrať 40A stykač, keď mi istič drží spotrebič na 25 A? Dôvodom je výkonová rezerva a spínacie prúdy. Elektrické spotrebiče, najmä tie s motormi alebo transformátormi, majú pri štarte násobne vyššie nábehové prúdy. Stykač s rezervou zaručí, že sa mu nebudú opaľovať kontakty a vydrží niekoľkonásobne dlhšie než presne na mieru dimenzovaný prvok.

2. Aký vodič môžem upevniť do svorkovnice tohto modelu? Šasi ST40-40 bolo navrhnuté na hrubé nasadenie, preto sú jeho robustné skrutkové svorky konštruované pre kabeláže s prierezom až 16 mm². Samozrejmosťou je použitie buď plných medených drôtov, alebo lanených vodičov vybavených zodpovedajúcou dutinkou.

3. Je možné tento stykač osadiť vedľa ďalších prvkov v malom plastovom rozvádzači? Stykač obmedzuje vlastné zahrievanie, preto ho môžete osadiť aj do plastových typov domových rozvodníc. Musíte však dodržiavať povolené tepelné straty definované výrobcom rozvádzača a pri radení viacerých kusov ťažkých stykačov vedľa seba odporúčame použiť dištančné (vetracie) vložky.

4. Očakávam od stykača hlučnú prevádzku? V okamihu privedenia napätia cievka vyvinie ťah a kontakty narazia na seba, čo u verzie 40 A logicky vygeneruje znateľné mechanické cvaknutie (ráz). Následná trvalá prevádzka je však plne utlmená. Všeobecne ho neodporúčame umiestňovať do otvorených rozvádzačov priamo v pokojových zónach (spálňa).

5. Zvládne stykač trvalú prevádzku trojfázového motora u priemyselnej píly? Úplne bez problémov, ak menovitý výkon motora v kategórii použitia AC-3 (induktívna záťaž) nepresiahne stanovený limit 5,5 kW. Pre tieto aplikácie predstavuje úplne profesionálne a bezpečné riešenie.

6. Môžem cievku ovládať výstupom z lacného wifi relátka? Áno. Mikrorelé z bežných smart (WiFi/Zigbee) modulov má síce nízke limity (často max 10 A), ale cievka tohto mohutného stykača odoberá v sepnutom stave priemerne len 6,4 W. Malé relátko teda ľahko a úplne bezpečne sepne cievku, čím následne stykač prenesie hlavnú záťaž na spotrebič.

7. Môžem cez ST40-40 ovládať aj viac samostatných 230V obvodov naraz? Presne na túto aplikáciu sa využívajú štvorpólové verzie. Môžete zapojiť štyri úplne nezávislé jednofázové okruhy (napríklad 4 nezávislé vykurovacie sekcie), ktoré sa sepnú všetky v jeden okamih pri aktivácii cievky, avšak nikdy nesmiete na žiadnom obvode prekročiť záťaž 40 A.
