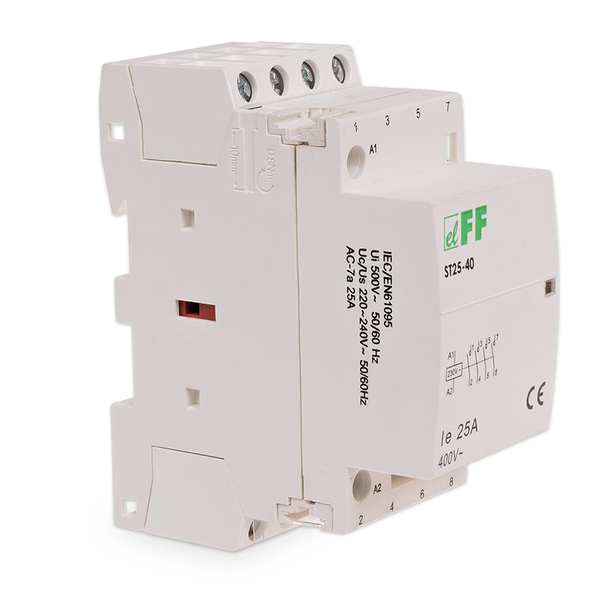

Stykač F&F ST25-40 3F 25A, 4xNO, 230V, na DIN lištu

Stykač F&F ST25-40 modulárny - Spoľahlivé spínanie pre 3fázové záťaže

Výkonné a bezpečné ovládanie veľkých spotrebičov

Pri návrhu domových alebo priemyselných elektroinštalácií sa nevyhnete potrebe spínať vysoko zaťažené trojfázové obvody. Typicky ide o elektrické kotly, akumulačné vykurovanie, tepelné čerpadlá alebo výkonné motory, pri ktorých bežné spínacie relé zlyhávajú. Integrácia masívnych priemyselných stykačov do štandardných domových rozvádzačov však prináša problémy s nedostatkom miesta a nekompatibilným tvarom.

Inštalačný stykač F&F ST25-40 tento problém efektívne rieši. Je osadený štyrmi spínacími kontaktmi (4× NO) s maximálnym prúdovým zaťažením 25 A na každý pól, čo umožňuje bezpečné spínanie troch fáz a navyše oddelenie stredného pracovného vodiča (N). Napriek svojmu úctyhodnému výkonu si zachováva modulárnu konštrukciu so šírkou iba 2 modulov (36 mm). Napájanie ovládacej cievky prebieha štandardne napätím 230 V AC, takže prístroj hladko integrujete s nadradenými systémami, ako sú prijímače HDO, časové spínače alebo jednotky inteligentnej domácnosti.

Čo rozhoduje pri výbere trojfázového stykača

• Zaťažiteľnosť 25 A na každý pól — plne postačuje pre väčšinu bytových aj komerčných aplikácií vrátane elektrického kúrenia a bojlerov.

• Štyri spínacie kontakty (4× NO) — ideálne na zopnutie kompletnej trojfázovej sústavy (L1, L2, L3) vrátane nulového vodiča (N), alebo na riadenie 4 nezávislých jednofázových okruhov naraz.

• Spínací výkon až 9 kW (AC-1) — garantuje spoľahlivé zopnutie pre odporové záťaže, pri indukčných záťažiach (AC-3, napr. motory) bezpečne zvláda až 2,2 kW.

• Šírka 2 moduly (36 mm) — optimalizovaný pôdorys šetrí drahocenný priestor na DIN lište v preplnených montážnych skriniach.

• Viditeľný indikátor stavu — červený mechanický ukazovateľ na čelnom paneli jasne signalizuje aktuálne zopnutie kontaktov bez nutnosti merania.

• Masívne skrutkové svorky do 6 mm² — umožňujú bezpečné utiahnutie pevných vodičov aj laniek s dutinkami na zamedzenie prehrievania spojov.

Dlhá životnosť a stabilný prenos energie

Hlavným nepriateľom výkonových stykačov je vznik elektrického oblúka pri spínaní pod záťažou, ktorý spôsobuje opaľovanie kontaktov. Model ST25-40 využíva zrýchlený elektromagnetický mechanizmus, ktorý skracuje dobu nábehu na minimum. Tým sa dosahuje vysoká elektrická životnosť (až 1×10⁵ cyklov) aj pri plnom prúdovom zaťažení. Spolu s deklarovaným izolačným napätím 4 kV zaručuje modul bezpečný oddeľovací stupeň, ktorý eliminuje prierazy a zabezpečuje plynulý chod bez nadmerného teplotného vyžarovania aj pri trvalom chode blížiacom sa maximu 25 A.

Flexibilita od rodinných domov po výrobné haly

V rezidenčných a komerčných objektoch stykač najčastejšie zastáva úlohu hlavného výkonového prvku pri automatizovanom vykurovaní. Reaguje na signál z HDO (nízky tarif) a okamžite spína okruhy pre akumulačné nádrže. Vo výrobných a priemyselných halách sa uplatní pri spínaní trojfázových asynchrónnych motorov do výkonu 2,2 kW, ventilačných jednotiek alebo ťažkého osvetlenia. V moderných realizáciách je nepostrádateľný pre oddelenie citlivej elektroniky — mikrorelé v inteligentnej bráne zopne iba cievku (odber iba 4 W), zatiaľ čo tvrdú záťaž bezpečne prenesie samotný stykač.

Pre koho je produkt určený

• Elektromontéri a projektanti: Pri zostavovaní domových aj podružných rozvádzačov, kde projekt vyžaduje certifikované spínanie trojfázových spotrebičov s ohľadom na vysokú spoľahlivosť a minimálny úbytok miesta.

• Údržba v priemysle a HVAC špecialisti: Pri inštalácii a opravách klimatizačných jednotiek, tepelných čerpadiel a motorových pohonov menších výkonov.

• Integrátori inteligentných elektroinštalácií: Pri systémoch ako Loxone alebo Shelly je tento 4pólový stykač ideálnym „svalom“ na obsluhu 3fázových záťaží, pri ktorých by samotné moduly inteligentnej domácnosti nevyhoveli normám alebo by hrozilo ich spálenie. Zapojenie však smie vykonať iba certifikovaný elektrikár.

Technické špecifikácie

• Napájacie napätie cievky: 230 V AC — Zabezpečuje priamu kompatibilitu so štandardnou riadiacou sieťou.

• Maximálne prúdové zaťaženie: 25 A — Limit na jeden kontakt, vhodný pre ťažšie domové aj ľahkú priemyselnú záťaž.

• Konfigurácia kontaktov: 4× NO (spínacie) — Spína tri fázy a prípadne N vodič, v pokojovom stave sú póly rozpojené.

• Spínací výkon AC-1 (230 V): 9 kW — Dimenzované pre vykurovacie telesá, bojlery a žiarovkové osvetlenie (odporové záťaže).

• Spínací výkon AC-3 (230 V): 2,2 kW — Dimenzované pre kompresory, čerpadlá a motory (indukčné záťaže).

• Šírka: 2 moduly (36 mm) — Efektívne využitie miesta oproti veľkým skriňovým stykačom.

• Vlastný príkon cievky: 4 W — Veľmi nízka spotreba v zopnutom stave zabraňujúca zahrievaniu.

• Montáž: Na DIN lištu TH-35 — Štandardná nacvakávacia inštalácia do rozvádzača.

• Stupeň krytia: IP20 — Produkt je navrhnutý pre vnútorné chránené prostredie.

• Pracovná teplota: -25 °C až +50 °C — Spoľahlivý aj v nevykurovaných garážach alebo vonkajších zaplastovaných skriniach (so zodpovedajúcim IP rozvádzača).

• Pripojenie: Skrutkové svorky (max. prierez 6 mm²) — Konštrukcia svoriek eliminuje riziko vytrhnutia a prechodových odporov u silových vodičov.

FAQ — Časté otázky zákazníkov

1. Na čo konkrétne slúžia 4 spínacie (NO) kontakty? Štyri póly umožňujú ovládať kompletné trojfázové zapojenie (fázy L1, L2, L3) a zároveň odpojovať stredný pracovný vodič (N). Alternatívne môžete stykač využiť na bezpečné a súčasné zopnutie štyroch úplne izolovaných jednofázových spotrebičov.

2. Aký je rozdiel medzi týmto modelom a verziami ST25-11 alebo ST25-20? Zatiaľ čo modely 11 a 20 sú úzke jednofázové stykače so šírkou 1 modulu s dvoma hlavnými kontaktmi (napr. pre fázu a nulu), model ST25-40 zaberá 2 moduly a disponuje hneď štyrmi spínacími kontaktmi, čo ho primárne určuje pre trojfázové záťaže.

3. Môžem na ST25-40 priamo napojiť elektromotor? Áno, ak ide o trojfázový asynchrónny motor a jeho spínací výkon spadá do kategórie AC-3, kde má tento stykač limit 2,2 kW. Pre silnejšie motory je potrebné siahnuť po výkonnejšej rade (napr. 40 A a viac).

4. Je tento stykač hlučný? Dá sa použiť v byte? Pritiahnutie elektromagnetickej kotvy spôsobí klasické, pomerne hlasité mechanické „cvaknutie“. Aj keď je následné držanie (vŕzganie cievky) optimalizované a tlmené, odporúčame ho na rezidenčné účely vždy schovať do kvalitného rozvádzača s plastovými dvierkami, ktoré zvyškový hluk odfiltrujú.

5. Zvládne svorkovnica silnejšie vodiče? Áno, svorkovnica je pri tomto štvorpólovom prevedení navrhnutá pre prierezy vodičov až do veľkosti 6 mm². To dáva veľkú rezervu a uľahčuje pripájanie masívnejších ističových prepojov alebo pevných medených drôtov.

6. Ovplyvňuje poloha inštalácie funkčnosť prístroja? Nie, zariadenie môžete na DIN lištu TH-35 osadiť aj do zvislej alebo naklonenej polohy, na mechaniku zopnutia to nemá vplyv. Z hľadiska štandardov elektroinštalácie a odvodu tepla sa však preferuje vodorovná montáž na zvislej stene rozvádzača.

7. Môžem stykač použiť ako centrálne vypínacie tlačidlo „Total Stop“ v inteligentnom dome? Ide o časté zapojenie. Cievka stykača je v takom prípade držaná trvale pod napätím inteligentnou relé jednotkou. Ak relé alebo núdzové tlačidlo cievku odpojí, stykač mechanicky rozopne všetky 4 silové obvody naraz. Vždy však konzultujte bezpečnostnú certifikáciu s vaším projektantom.
