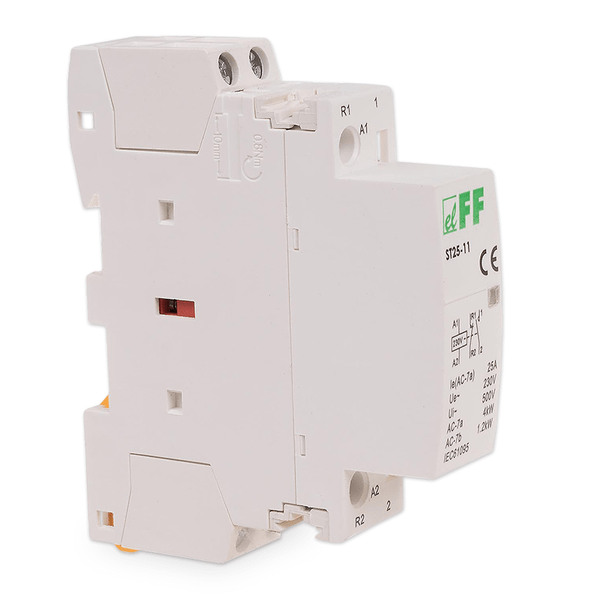

Stykač F&F ST25-11 1F 25A, 1xNO+1xNC, 230V, na DIN lištu

Stykač F&F ST25-11 modulárny - Kompaktné spínanie pre rozvádzače

Presné riadenie záťaže na DIN lište

Hľadáte spoľahlivé riešenie pre automatizované spínanie väčších záťaží, ako je elektrické kúrenie, výkonné osvetlenie alebo motory? Bežné spínacie relé na takéto prúdy často nestačia a vyžadujú priestorovo náročnejšie alternatívy, čo v moderných, husto osadených rozvádzačoch predstavuje problém.

Inštalačný stykač F&F ST25-11 prináša profesionálne riešenie s maximálnym prúdom 25 A v kompaktnom prevedení o šírke iba 1 modul (18 mm). Vďaka univerzálnej konfigurácii kontaktov 1× NO (spínací) a 1× NC (rozpínací) a štandardnému napájaniu cievky 230 V AC ľahko a bezpečne integrujete riadenie výkonných obvodov priamo do vášho existujúceho systému bez nutnosti inštalácie dodatočných transformátorov.

Technické parametre, ktoré uľahčia inštaláciu

• Zatážiteľnosť až 25 A — bezpečne zvládne spínanie vykurovacích telies, bojlerov či väčších svetelných okruhov bez prehrievania.

• Kombinácia kontaktov 1× NO a 1× NC — umožňuje flexibilné zapojenie obvodov; jeden obvod sa po zopnutí aktivuje a druhý naopak rozpojí.

• Kompaktná šírka 1 modul (18 mm) — šetrí drahocenné miesto na DIN lište aj vo veľmi preplnených domových rozvádzačoch.

• Štandardná cievka 230 V AC — priame napojenie na bežnú elektrickú sieť zjednodušuje zapojenie.

• Optický indikátor stavu — mechanický prvok na prednom paneli ukazuje, či je stykač aktuálne v zopnutom stave.

• Skrutkové svorky do 4 mm² — zaručujú pevný a bezpečný spoj aj pri plnom prúdovom zaťažení.

Tichý chod a stabilný výkon pod záťažou

Moderné inštalácie vyžadujú prvky, ktoré nielen spínajú, ale robia to spoľahlivo a s minimálnym rušením. Stykač disponuje optimalizovaným elektromagnetickým systémom, ktorý zaisťuje veľmi rýchle a isté zopnutie kontaktov. Tým sa zásadne minimalizuje iskrenie na kontaktoch a predlžuje sa ako mechanická, tak elektrická životnosť zariadenia. Vďaka vysokej izolačnej pevnosti poskytuje stabilný výkon a bezpečnú prevádzku aj pri trvalom zaťažení na hranici 25 A.

Variabilita pre domácnosti aj priemysel

V rezidenčných objektoch tento modulový stykač ideálne využijete v spojení s HDO prijímačmi na automatické spínanie akumulačných kachlí alebo bojlerov v čase platnosti nízkeho tarifu. V komerčných a menších priemyselných inštaláciách skvele poslúži ako odolný výkonový prvok pre riadenie svetelných rámp alebo ovládanie ventilátorov, kde spoľahlivo chráni jemné riadiace obvody (napr. inteligentné relé alebo časovače) pred vysokými nábehovými prúdmi.

Kto tento produkt využije najviac?

• Elektroinštalatéri a projektanti: Pri návrhu a realizácii domových i priemyselných rozvádzačov, kde sa vyžaduje striktná zhoda s normami, úspora miesta na DIN lište a záruka dlhej životnosti komponentov.

• Správcovia komerčných budov a údržba: Pre operatívnu modernizáciu existujúcich elektroinštalácií, napríklad pri zavádzaní nového automatizovaného riadenia osvetľovacích a vykurovacích okruhov.

• Pokročilí inštalatéri inteligentných domácností: Pri zapájaní inteligentných prvkov, kde stykač slúži ako výkonné "svaly" na spínanie ťažkých záťaží, ktoré inteligentné mikro-relé samo technicky nezvládne. Upozorňujeme však, že inštaláciu smie vykonávať výhradne osoba s príslušnou elektrotechnickou kvalifikáciou.

Technické špecifikácie

• Napájacie napätie cievky: 230 V AC — Štandardné sieťové napätie pre ľahkú integráciu do obvodov bez dodatočných transformátorov.

• Maximálne prúdové zaťaženie: 25 A — Dostatočná kapacita pre bežné jednofázové vykurovacie a svetelné okruhy.

• Konfigurácia kontaktov: 1× NO (spínací), 1× NC (rozpínací) — Univerzálna variabilita pre rôzne spínacie logiky v jednom module.

• Kategória použitia: AC-7a, AC-7b — Klasifikované pre mierne induktívne záťaže, motory a domáce spotrebiče.

• Šírka: 1 modul (18 mm) — Maximálna úspora priestoru v montážnej skrini.

• Montáž: Na DIN lištu TH-35 — Štandardné beznáradové uchytenie zacvaknutím.

• Stupeň krytia: IP20 — Určené výhradne na inštaláciu do vnútorných a uzavretých rozvádzačov.

• Pracovná teplota: -25 °C až +50 °C — Spoľahlivý chod bez obmedzenia aj v neideálnych teplotných podmienkach.

• Pripojenie: Skrutkové svorky (max. prierez 4 mm²) — Pevné zafixovanie vodičov zabraňujúce prechodovému odporu.

FAQ — Časté otázky zákazníkov

1. Na čo presne slúži rozlíšenie kontaktov 1× NO a 1× NC? NO (Normally Open) kontakt je v kľudovom stave rozpojený a zopne sa privedením napätia na cievku stykača. Naopak NC (Normally Closed) je v kľude zopnutý a privedením napätia sa rozpojí. Tento stykač tak umožňuje jeden obvod zapnúť a druhý nezávislý obvod v rovnakom okamihu vypnúť.

2. Môžem s týmto stykačom spínať trojfázový asynchrónny motor? Nie, tento konkrétny model je určený pre jednofázové obvody, prípadne na odpojovanie jednej konkrétnej fázy. Na spínanie trojfázových motorov je nevyhnutné použiť trojfázový stykač disponujúci tromi alebo štyrmi NO kontaktmi.

3. Je stykač pri prevádzke hlučný? Dá sa dať do bytového rozvádzača? Stykač vydá pri samotnom akte zopnutia charakteristické cvaknutie. Samotný chod je však navrhnutý ako tichý, napriek tomu sa pri inštaláciách situovaných priamo v obytných miestnostiach alebo chodbách odporúča využitie kvalitného uzavretého rozvádzača, ktorý bezpečne utlmí akýkoľvek zvyškový brum cievky.

4. Zvládne tento stykač spínať veľké okruhy s LED osvetlením? Áno, stykač je na to vhodný. Je však nevyhnutné pamätať na to, že LED zdroje a ich predradníky majú v momente štartu enormne vysoké nábehové prúdy. Odporúčame preto nenavrhovať obvod na absolútny limit 25 A, ale ponechať dostatočnú prúdovú rezervu.

5. Potrebujem na inštaláciu a zapojenie špeciálne elektrotechnické náradie? Nie, na samotnú fyzickú montáž na štandardnú DIN lištu a na zatahnutie vodičov do skrutkových svoriek vám postačí bežný izolovaný elektrikársky skrutkovač. Práca však vyžaduje odpojenie od napätia a príslušné meracie vybavenie.

6. Dá sa tento stykač využiť na zapojenie do systému inteligentnej domácnosti? Úplne ideálne. Riadiace moduly inteligentnej domácnosti majú zvyčajne zabudované relé s veľmi nízkou záťažovou kapacitou. Ak tento inteligentný modul pripojíte na cievku stykača, stykač prevezme silovú záťaž a bezpečne zopne silový obvod s bojlerom alebo kúrením.

7. Je možné tento model inštalovať do vonkajšieho rozvádzača? Iba za predpokladu, že samotný vonkajší rozvádzač je vybavený dostatočným stupňom krytia (minimálne IP65). Stykač ST25-11 má krytie iba IP20 a nesmie za žiadnych okolností prísť do styku so zvýšenou vlhkosťou alebo striekajúcou vodou.
