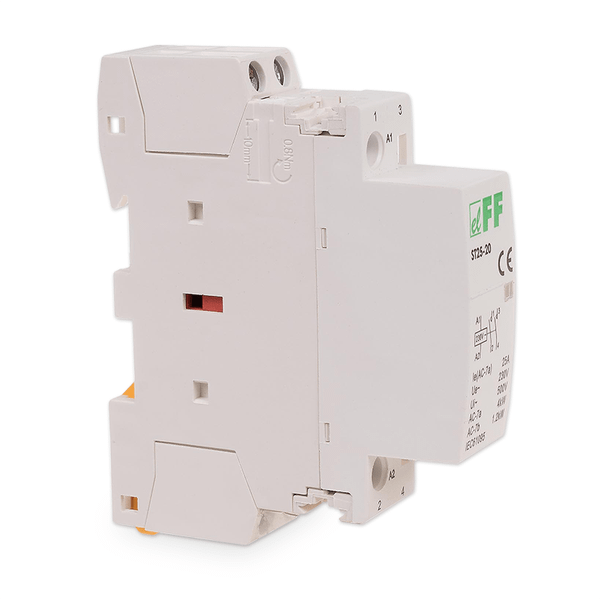

Stykač F&F ST25-20 1F 25A, 2xNO, 230V, na DIN lištu

Stykač F&F ST25-20 modulárny - Dva spínacie kontakty v 1 module

Presné riadenie záťaže na DIN lište s dvojitým spínaním

Potrebujete bezpečne a automatizovane spínať jednofázové záťaže, ako je elektrické kúrenie, výkonné svetelné okruhy alebo bojlery, a pritom bojujete s nedostatkom miesta v rozvádzači? Väčšina štandardných výkonových relé vyžaduje viac priestoru, čo u moderných kompaktných elektroinštalácií komplikuje zapojenie a zvyšuje nároky na veľkosť montážnej skrine.

Inštalačný stykač F&F ST25-20 poskytuje profesionálne riešenie dimenzované pre maximálny prúd 25 A, a to všetko v šírke iba 1 modulu (18 mm). Tento model je na rozdiel od verzie 11 vybavený dvomi spínacími kontaktmi (2× NO), čo umožňuje súčasné sepnutie dvoch nezávislých obvodov alebo bezpečné prerušenie fázy aj pracovného vodiča. S bežným napájaním cievky 230 V AC ho ľahko začleníte do existujúcich riadiacich systémov.

Kľúčové parametre a ich prínos v praxi

• Zatážiteľnosť až 25 A — bezpečne odbaví spínanie akumulačných kachieľ, tepelných čerpadiel aj bojlerov bez rizika prehriatia komponentov.

• Kontakty 2× NO (spínacie) — v kľudovom stave sú oba obvody rozpojené, po privedení napätia na cievku dôjde k ich súčasnému sepnutiu.

• Kompaktná šírka 1 modul (18 mm) — radikálne šetrí drahocenné miesto na DIN lište, čo oceníte najmä u menších domových rozvádzačov.

• Napájanie cievky 230 V AC — umožňuje priame napojenie na štandardnú elektrickú sieť, nevyžaduje žiadne dodatočné transformátory.

• Mechanická indikácia stavu — vizuálny prvok na čelnej strane vám okamžite prezradí, či sú kontakty stykača aktuálne sepnuté.

• Skrutkové svorky do 4 mm² — garantujú pevný a nízkostratový spoj aj pri maximálnom prúdovom zaťažení okruhu.

Stabilný výkon pod trvalou záťažou

U spínacích prvkov do rozvádzačov hrá zásadnú úlohu odolnosť proti opotrebovaniu kontaktov a minimalizácia vyžarovaného tepla. Stykač disponuje optimalizovaným elektromagnetickým systémom, ktorý garantuje bleskové sepnutie. Skrátenie času, počas ktorého vzniká elektrický oblúk, výrazne predlžuje elektrickú životnosť zariadenia. Modul si vďaka vynikajúcej izolačnej pevnosti udržiava stabilnú pracovnú charakteristiku a zabraňuje tepelnej degradácii aj pri trvalom provoze tesne pod hranicou 25 A.

Variabilita pre domové inštalácie aj priemysel

V bežných rezidenčných projektoch uplatníte model ST25-20 pre spínanie cez HDO prijímače, kde môže naraz aktivovať napríklad kúrenie a ohrev vody pri prechode na nízky tarif. V komerčnom sektore a v priemysle sa skvele hodí pre centrálne riadenie osvetľovacích telies alebo pre odpojovanie spotrebičov od siete. Často figuruje aj ako ochranný spínací stupeň u systémov riadených inteligentnými kontrolérmi, ktorých interné relé by sa pri priamom pripojení ťažkej záťaže poškodili.

Pre koho je produkt určený

• Elektroinštalatéri a projektanti: Pri navrhovaní bytových aj firemných elektroinštalácií, kde je kladený dôraz na miniaturizáciu rozvádzačov, prísne dodržiavanie oborových noriem a bezchybný provoz po dlhé roky.

• Správcovia budov a údržbári: Pre rozširovanie a údržbu existujúcich okruhov, ideálne pri integrácii nových spínacích hodín, časovačov a nadradených riadiacich prvkov.

• Špecialisti na inteligentnú domácnosť: Pri oživovaní smart home prvkov (napr. Loxone, Fibaro, Shelly), kde stykač ST25-20 funguje ako nevyhnutný silový medzičlánok pre sepnutie náročných spotrebičov. Montáž však vždy vyžaduje odbornú elektrotechnickú kvalifikáciu.

Technické špecifikácie

• Napájacie napätie cievky: 230 V AC — Kompatibilné so štandardnou fázovou sieťou bez nutnosti externých napájačov.

• Maximálne prúdové zaťaženie: 25 A — Spoľahlivé dimenzovanie pre väčšinu jednofázových vykurovacích či svetelných okruhov.

• Konfigurácia kontaktov: 2× NO (spínacie) — Oba kontakty sa sepnú súčasne pri privedení napätia na riadiacu cievku.

• Kategória použitia: AC-7a, AC-7b — Navrhnuté a certifikované pre mierne induktívne záťaže a domáce spotrebiče.

• Šírka: 1 modul (18 mm) — Minimalistické prevedenie uvoľňujúce kapacitu rozvádzača pre ďalšie prvky.

• Montáž: Na DIN lištu TH-35 — Rýchle a bezpečné nacvaknutie bez použitia špeciálneho náradia.

• Stupeň krytia: IP20 — Konštruované výhradne na inštaláciu do prachotesných a suchých rozvádzačových skríň.

• Pracovná teplota: -25 °C až +50 °C — Garancia bezproblémovej prevádzky aj v extrémnejších teplotných výkyvoch.

• Pripojenie: Skrutkové svorky (max. prierez 4 mm²) — Bezpečné utiahnutie káblov eliminujúce nebezpečné prechodové odpory.

FAQ — Časté otázky zákazníkov

1. Aký je rozdiel medzi stykačom ST25-11 a ST25-20? Model ST25-11 disponuje jedným spínacím (NO) a jedným rozpínacím (NC) kontaktom. Verzia ST25-20 má naproti tomu dva spínacie (NO) kontakty. V kľude je teda ST25-20 úplne rozpojený a po aktivácii cievky sepne dva na sebe nezávislé obvody naraz (alebo preruší L aj N vodič jedného obvodu).

2. Dá sa týmto stykačom ovládať trojfázový okruh? Nie, stykač ST25-20 má iba dva hlavné kontakty a je určený pre jednofázové aplikácie. Ak potrebujete ovládať trojfázový spotrebič, musíte zvoliť stykač s minimálne tromi alebo štyrmi NO kontaktmi.

3. Je vhodný do domového rozvádzača z hľadiska hluku? Pri samotnom pritiahnutí kotvy (sepnutí) vydá prístroj typické cvaknutie. Chod pod napätím je veľmi tichý, napriek tomu môže cievka v závislosti od kvality siete vydávať nepatrný brum. Odporúčame použiť kvalitný zaplastovaný rozvádzač, ktorý tento akustický prejav dokonale izoluje.

4. Zvládne stykač trvalé spínanie vysoko výkonného LED osvetlenia? Áno, ale s opatrnosťou. LED svietidlá a ich pulzné zdroje generujú pri zapnutí obrovské nábehové prúdy (inrush current). Preto nie je možné obvod dimenzovať matematicky presne na 25 A, ale je potrebné počítať s adekvátnou výkonovou rezervou.

5. Aké vybavenie potrebujem na montáž na DIN lištu? Stykač sa na normalizovanú DIN lištu (TH-35) upevňuje jednoduchým nacvaknutím. Na zaistenie vodičov do svoriek vám stačí plochý alebo krížový elektrikársky skrutkovač. Pripomíname, že zapojenie podlieha prísnym bezpečnostným pravidlám pre prácu pod napätím.

6. Môžem cievku stykača spínať priamo výstupom z alarmu alebo inteligentnej brány? Áno, ak má výstupné relé z vášho zabezpečovacieho alebo inteligentného systému schopnosť spínať 230 V AC. Stykač má veľmi nízky odber na cievke a je na tento účel (oddelenie citlivého riadenia od silovej záťaže) priamo stvorený.

7. Je povolené umiestniť stykač do vonkajšieho stĺpika? Prístroj má stupeň krytia iba IP20 a nie je chránený proti vlhkosti. Inštalácia do vonkajšieho prostredia je možná výhradne vtedy, ak je stykač umiestnený v hermeticky uzavretom rozvádzači so stupňom krytia minimálne IP65, ideálne s vyriešeným odvetraním kondenzátu.
