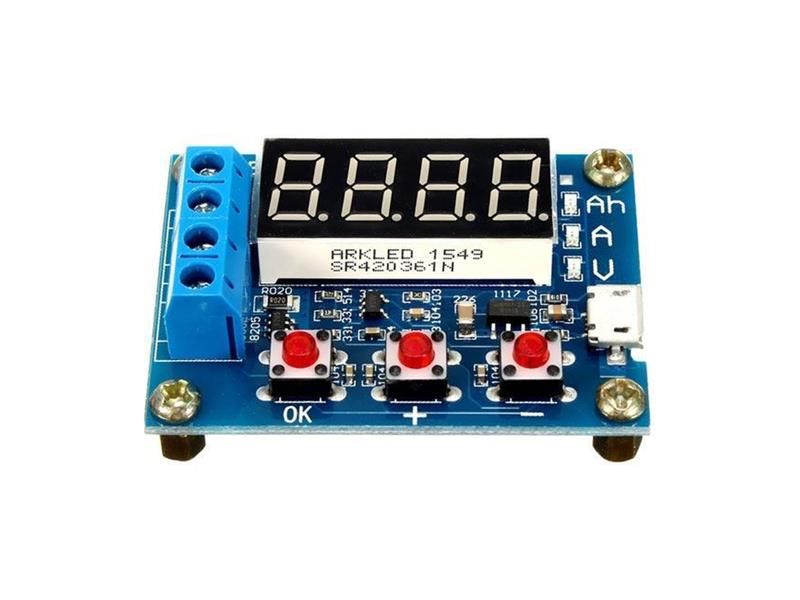

Merací nástroj článkov a batérií HW-586 - meranie kapacity do 9999 Ah

Modul zmeria kapacitu článku alebo batérie s napätím 1,5–12V pomocou merania času, vybíjacieho prúdu a svorkového napätia. Údaje o aktuálne nameranej kapacite, odoberanom prúde a svorkovom napätí sa v priebehu merania postupne zobrazujú na displeji až do nastavenej hodnoty koncového napätia. Potom modul odpojí článok alebo batériu od záťaže a zobrazí jej kapacitu. Možnosť korekcie koncového napätia alebo kalibrácie meraného napätia a vybíjacieho prúdu.


Technické parametre:

- napájanie: 4,5–6V/70mA (vstup micro USB)
- napätie meraného článku alebo batérie: 1–15V, rozlíšenie 0,01V
- koncové vypínacie napätie: 0,5–11V, presnosť ±0,1V
- vybíjací prúd max. 3A, rozlíšenie 0,001A
- maximálna meraná kapacita: 9999Ah
- rozmery 42×19mm

Návod na použitie:
1) Pripojte meraný článok alebo batériu, vybíjací odpor a potom napájanie modulu (micro USB). Na displeji sa zobrazí svorkové napätie akumulátora.
2) Tlačidlami + a – upravte koncové vypínacie napätie, kedy modul odpojí záťaž od batérie. Pre články Li-Ion alebo LiPol nastavte 2,7V (prednastavené 2,5V), príp. násobky tohto napätia, pre 12V olovenú batériu 10,8V (prednastavené 9V) . Potvrďte tlačidlom OK.
3) Teraz sa začne načítavať nameraná kapacita a postupne sa tiež zobrazujú hodnoty aktuálneho odoberaného prúdu a svorkového napätia. Po dosiahnutí koncového napätia sa odpojí akumulátor od záťaže a na displeji bliká hodnota nameranej kapacity. Stlačením OK sa kapacita zobrazí trvalo a ďalším stlačením OK sa modul resetuje a je v pohotovosti pre prípadné ďalšie meranie.
4) Vybíjací odpor sa určuje s ohľadom na menovité napätie a kapacitu meranej batérie. Pre Li-Ion článok 18650 je vhodný odpor 3,6–7,5ohm (vybíjací prúd 0,5–1A), pre 12V olovenú batériu s kapacitou 10–40Ah odpor 4–5ohm.(vybíjací prúd 3A). Presná veľkosť odporu však nemá na správne meranie modulu vplyv, má vplyv len na prevádzkové podmienky pri vybíjaní.


Chybové hlásenia:
- ERR1: napätie batérie je vyššie, než 15V
- ERR2: napätie batérie je nižšie, než prednastavené koncové vypínacie napätie
- ERR3: svorkové napätie klesá príliš rýchlo (vadná batéria alebo veľký vybíjací prúd)
- ERR4: Vybíjací prúd je vyšší, než 3,1A – zvýšte hodnotu vybíjacieho odporu

Kalibrácia:
ak je k dispozícii presné kalibračné napätie 10,0000V alebo presný A-meter s rozsahom 2A, môžete modul skalibrovať pre presnejšie meranie. Do režimu kalibrácie vstúpite súčasným stlačením všetkých troch tlačidiel. Potom sa automaticky spustí test, dlhým stlačením tlačidla OK je možné korigovať údaj na displeji.

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
