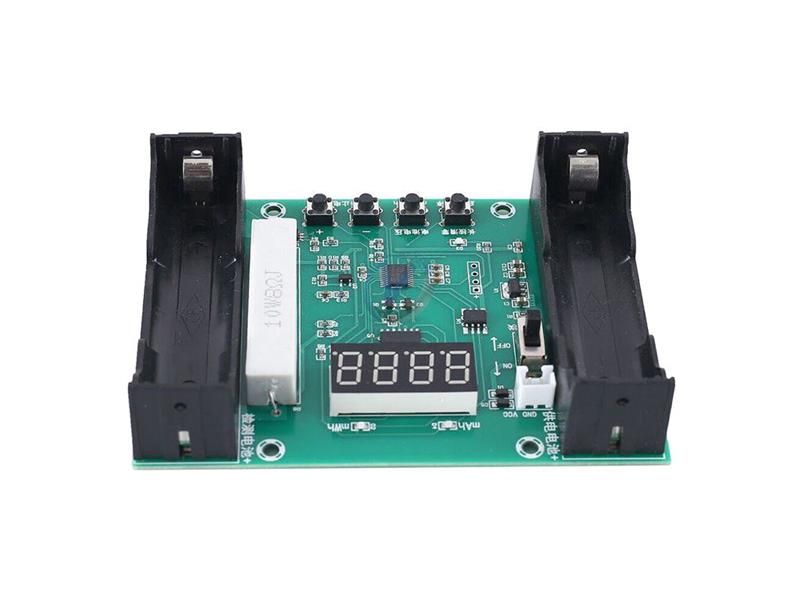

Tester Li-Ion článkov 18650, modul XH-M240, merač kapacity

Modul XH-M240 zmeria kapacitu (mAh), uloženú energiu (mWh) a napätie (V) jedného článku Li-Ion18650. Napájaný môže byť vonkajším zdrojom 5–12V alebo článkom 18650 (druhý napájací slot na module). Výsledok merania je po vykonanom teste zobrazený na LED displeji do doby resetu zariadenia.


Technické parametre:

- model: XH-M240
- pracovné napätie: DC 5V-12V alebo Li-Ion článok 18650
- pohotovostný prúd: 5–7mA
- vybíjací prúd: 500mA
- záťaž: odpor 8ohm 10W
- presnosť merania napätia: 0,1V
- presnosť merania kapacity: 1mAh
- presnosť merania energie:1mWh
- pracovná teplota: –25°C~85°C
- vlhkosť: 5% ~ 95% RH
- rozmery: 110×80×25mm
- všeobecné vlastnosti Li-Ion článku 18650:
- menovité napätie: 3,7V
- napätie pre zastavenie vybíjania: 2,75V
- napätie pre obnovenie nabíjania: 3,24V
- odporúčané nabíjacie napätie v okamihu plného vybitia (U=2,75V): 3,5V
- odporúčané nabíjacie napätie pri dosiahnutí stavu plného nabitia: 4,2–4,35V
- max.svorkové napätie článku: 4,35V
- nadmerné vybíjanie skracuje životnosť článku


Návod na použitie:
1) Pripojte pracovné napätie DC 5V~12V z bielej zásuvky XH2.54–2P alebo vložte napájací článok 18650 do ľavého držiaka batérie.
2) Nainštalujte testovaný článok 18650 do pravého držiaka batérie.
3) Zapnite vypínač napájania. Na displeji sa zobrazí aktuálne napätie testovaného článku.
4) Opakovaným krátkym stlačením tlačidla + alebo – nastavte napätie pre ukončenie vybíjania. Odporúčané napätie meraného článku na ukončenie testu je 2,75V. Súčasným stlačením tlačidla + a – po dobu 3s sa nastavia továrenské parametre.
5) Krátkym stlačením ľavého tlačidla sa spustí test článku. Potom sa rozsvieti LED indikátor D3 umiestnený nad štartovacím tlačidlom.
6) Krátkym stlačením druhého tlačidla zľava je možné prepínať aktuálne zobrazenie displeja na
mAh/mWh/V.
7) Dlhým stlačením ľavého tlačidla je možné vymazať namerané hodnoty.
8) Modul ukončí vybíjanie-testovanie článku po dosiahnutí nastaveného napätia pre ukončenie testu. Potom začne blikať LED dióda D3 (pri meraní trvalo svieti). LED displej ukazuje nameranú kapacitu, energiu a napätie článku.
9) Odhad doby merania: Vybíjací prúd je 500mA. Ak je kapacita článku 2000mAh, bude doba merania cca 4 hodiny.

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
