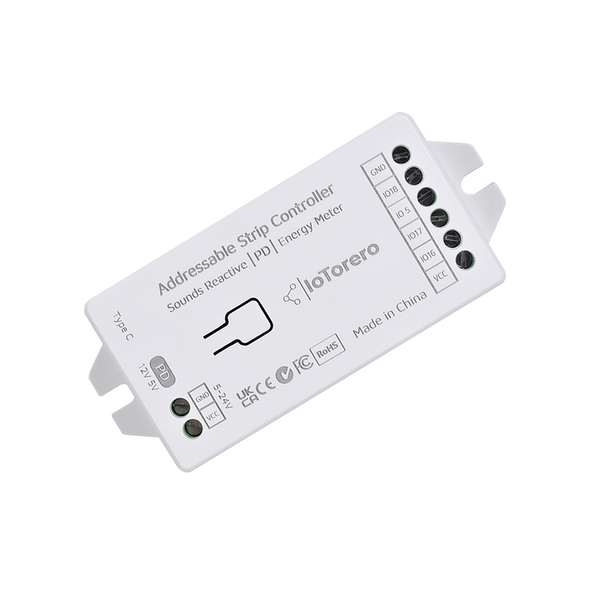

ATHOM LS6P ESP32 WLED ovládač

Profesionálny ovládač adresovateľných LED pásikov s integrovanými funkciami merania energie a zvukovou reaktivitou. Zariadenie je navrhnuté pre náročných používateľov a vývojárov, ktorí potrebují presné monitorovanie spotreby energie a pokročilé možnosti ovládania LED pásikov.



Hardware

ESP32-WROOM-32E čipset

I2S PDM digitálny mikrofón - vstavaný

USB PD 5V/12V napájací čipset - vstavaný

USB to UART čipset - vstavaný

Level Shift čipset - vstavaný

Energy Meter čipset - vstavaný

16A poistka - vstavaná



Technické špecifikácie

Vstup: 5V-24V

Maximálne zaťaženie: 16A

Počet kanálov: 4

Podporované typy pásikov: WS2812B, WS2811, WS2813, WS2814, WS2815, SK6812, TM1814, APA102, WS2801, LDP8806, GS8208



Funkcie



USB Type-C PD napájanie

Vybavené manuálnym prepínačom napätia pre kompatibilitu s 5V alebo 12V LED pásikmi. Nastavte prepínač podľa špecifikácie vášho pásika a pripojte pomocou USB-C PD adaptéra.



Meranie energie

Vybavené vysoko presným čipom pre meranie energie, ktorý poskytuje presné monitorovanie spotreby. Sledujte spotrebu energie vašich LED pásikov v reálnom čase s profesionálnou presnosťou.



USB to UART

Vývojársky USB prístup pre jednoduché nahrávanie firmvéru umožňuje priame aktualizácie WLED. Jednoducho aktualizujte na najnovší WLED firmvér cez štandardné USB dátové pripojenie pre rozšírené funkcie.



GPIO rozloženie

Tlačidlo: GPIO0

DAT 1: GPIO18

DAT 2: GPIO5

DAT 3: GPIO16

DAT 4: GPIO17

I2S_SDPIN: GPIO32

I2S_WSPIN: GPIO15

I2S_CKPIN: -1

INA_SDA: GPIO19

INA_CLK: GPIO4



Firmvér



Aktualizácia firmvéru

Upozornenie: Pre aktualizáciu firmvéru použite "WLED_0.x.x_ESP32.bin"

https://github.com/athom-tech/WLED/releases/download/0.14.4/Athom_PD_Sound_Reactive_Controller.bin





Vlastný firmvér

Základné pravidlo aktualizácie: Ak to funguje, neopravujte to!



Inými slovami, uistite sa, že máte dobrý dôvod na zasahovanie do funkčnej inštalácie (napríklad potreba použiť novú funkciu alebo vyriešiť problém opravený v aktuálnej verzii).



Predvolené nastavenia

Firmvér zariadenia štandardne používa GPIO18 ako DATA pre WS281X typy svetelných pásikov. Ak máte iné typy svetelných pásikov, nastavte ich na stránke nastavení podľa vašej skutočnej situácie.



Použitie



Ideálne pre:

Domáce osvetlenie s presným meraním spotreby

Profesionálne svetelné inštalácie

Zvukovo-reaktívne svetelné show

Vývojové projekty s LED pásikmi

Monitorovanie energetickej efektívnosti
