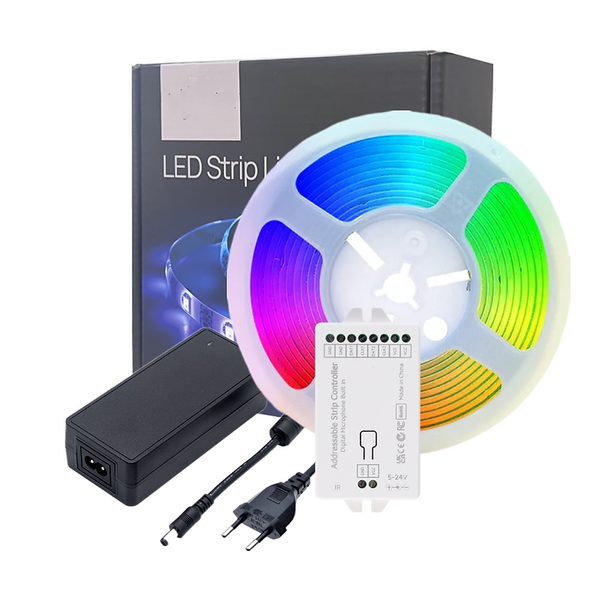

ATHOM, SMART COB WLED kit

Štartovací kit obsahuje:

1x LS8P ESP32 WLED kontrolér

1x 12V7A napájací adaptér

1x WS2811 COB 576LED 5m LED pásik

1x DC kábel

1x používateľský manuál

Schéma zapojenia

Pripojte napájací kábel a LED Pásik kábel ku kontroléru.

Pripojte LED pásik ku kontroléru, pričom zabezpečte, že VCC je pripojené na 12V, DAT na D0 a GND na GND.

Pripojte napájací adaptér ku kontroléru.

LS8P ESP32 Sounds Reactive WLED Kontrolér

Čipová sada: ESP32-WROOM-32E

Vstavané funkcie: 2-kanálový I2S PDM digitálny mikrofón

GPIO piny:

Tlačidlo (GPIO0)

Relé (GPIO2)

DATA1 (GPIO18)

DCLK1 (GPIO5)

DATA2 (GPIO17)

DCLK2 (GPIO16)

IR (GPIO25)

I2S_SDPIN (GPIO32)

I2S_WSPIN (GPIO15)

I2S_CKPIN (-1)

12V WS2811 COB 576 LED Pásik

Dĺžka: 5m

LED: 576 LED/m

Šírka FPCB: 10mm

Farba PCB: Biela

Krytie: IP20 (bez vodotesnosti)

Napájací Adaptér

Štandardy: EU/US/UK štandard (voliteľné)

AC vstup: 110-240V 50/60Hz

DC výstup: 12V7A

Tipy

Na resetovanie kontroléra stlačte a podržte tlačidlo viac ako 10 sekúnd.

Aktualizácia na oficiálny firmware môže deaktivovať funkciu zvukovej reaktivity.

Pre vytvorenie vlastného firmwaru navštívte: https://github.com/athom-tech/Sound-Reactive-WLED
