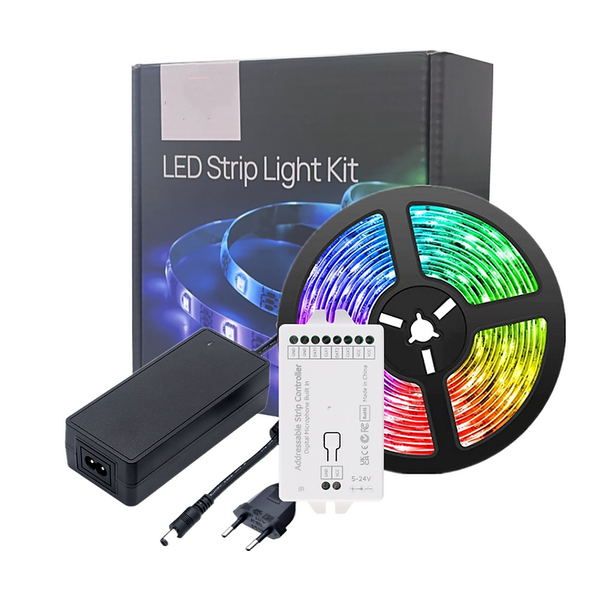

ATHOM, SMART 2815 WLED kit

Kompletná štartovacia súprava pre zvukom reagujúce LED pásy s pokročilým WLED kontrolérom.



Súprava obsahuje:

1x LS8P ESP32 WLED kontrolér

1x 12V/7A napájací adaptér

1x WS2815 LED pás 5m

1x DC kábel

1x používateľský manuál



Schéma zapojenia:

Pripojte napájací kábel a pásový kábel k kontroléru.

Pripojte LED pás k kontroléru, pričom dbajte na správne pripojenie: VCC na 12V, DAT na D0 a GND na GND.

Pripojte napájací adaptér k kontroléru.

LS8P ESP32 Sounds Reactive WLED Kontrolér



Špecifikácie:

Čipset: ESP32-WROOM-32E

Vstavaný 2-kanálový I2S PDM digitálny mikrofón



GPIO rozloženie:

Tlačidlo (GPIO0)

Relé (GPIO2)

DATA1 (GPIO18)

DCLK1 (GPIO5)

DATA2 (GPIO17)

DCLK2 (GPIO16)

IR (GPIO25)

I2S_SDPIN (GPIO32)

I2S_WSPIN (GPIO15)

I2S_CKPIN (-1)

12V WS2815 LED Pás



Špecifikácie:

Dĺžka: 5m

Hustota LED: 60 LED/m

Šírka FPCB: 10mm

Farba PCB: Biela

Vodotesnosť: IP20 (nevododotesný)

Napájací Adaptér



Špecifikácie:

Štandardy: EU/US/UK (voliteľné)

AC vstup: 110-240V 50/60Hz

DC výstup: 12V/7A



Tipy a upozornenia:



Reset kontroléra: Pre reset kontroléra stlačte a podržte tlačidlo viac ako 10 sekúnd.



Upozornenie k firmware: Aktualizácia na oficiálny firmware môže deaktivovať funkciu zvukovej reakcie.



Vlastný firmware: Pre vytvorenie vlastného firmware navštívte: https://github.com/athom-tech/Sound-Reactive-WLED



Tento produkt je ideálny pre začiatočníkov aj pokročilých používateľov, ktorí chcú vytvoriť spektakulárne svetelné efekty reagujúce na zvuk s možnosťou integrácie do systémov domácej automatizácie.
