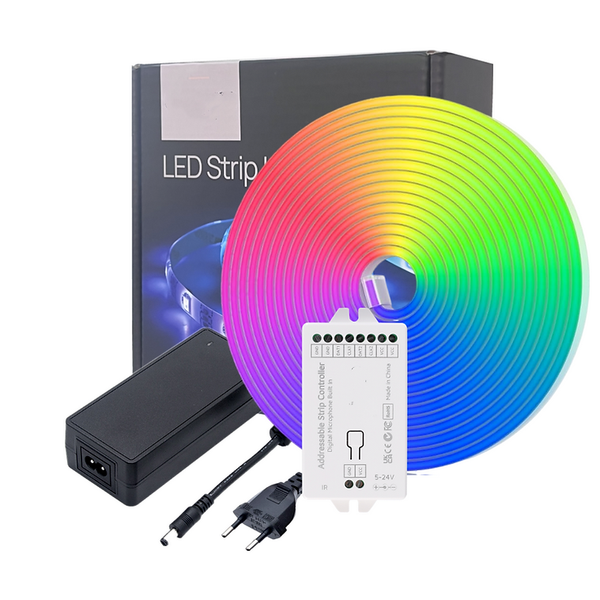

ATHOM, SMART NEON WLED kit

Štartovací set obsahuje:

1x LS8P ESP32 WLED kontrolér

1x 12V7A napájací adaptér

1x WS2811 neónová LED páska 5M

1x DC kábel

1x návod na použitie



Schéma zapojenia

Pripojte napájací kábel a kábel od LED pásky k kontroléru.

Pripojte LED pásku k kontroléru - dbajte na správne zapojenie: VCC na 12V, DAT na D0 a GND na GND.

Pripojte napájací adaptér k kontroléru.

LS8P ESP32 Sounds Reactive WLED Kontrolér



Hlavné vlastnosti:

Čipset: ESP32-WROOM-32E

Vstavaný 2-kanálový I2S PDM digitálny mikrofón



GPIO piny:

Tlačidlo (GPIO0)

Relé (GPIO2)

DATA1 (GPIO18)

DCLK1 (GPIO5)

DATA2 (GPIO17)

DCLK2 (GPIO16)

IR (GPIO25)

I2S_SDPIN (GPIO32)

I2S_WSPIN (GPIO15)

I2S_CKPIN (-1)

12V WS2811 Neónová LED páska



Technické údaje:

Dĺžka: 5 metrov

Hustota LED: 96 LED na meter

Šírka: 6mm

Výška: 12mm

Krytie: IP65 (odolné voči vode a prachu)

Napájací adaptér



Špecifikácie:

Dostupné štandardy: EU/US/UK

AC vstup: 110-240V 50/60Hz

DC výstup: 12V 7A

Dôležité poznámky



Aktualizácia firmvéru:

Pre aktualizáciu firmvéru použite súbor "WLED_0.x.x_ESP32_audioreactive.bin"

https://github.com/athom-tech/WLED/releases/download/0.14.4/Athom_Sound_Reactive_Controller.bin



Základné pravidlo aktualizácie:

Ak systém funguje správne, neaktualizujte ho bez vážneho dôvodu!

Aktualizáciu vykonajte len vtedy, keď potrebujete novú funkciu alebo riešite konkrétny problém, ktorý bola opravený v novšej verzii.



Vlastný firmvér

Dostupný je aj vlastný firmvér prispôsobený špecifickým potrebám.
