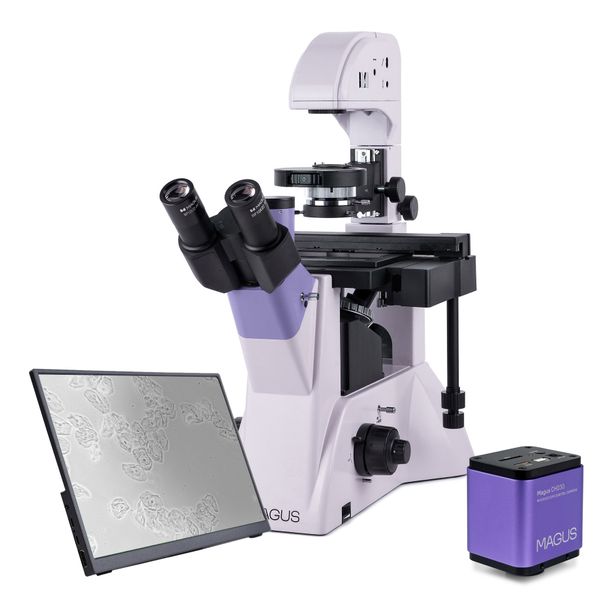

Biologický inverzný digitálny mikroskop MAGUS Bio VD350 LCD

MAGUS Bio VD350 LCD je biologický inverzný mikroskop, ktorý sa používa na štúdium zafarbených aj nezafarbených vzoriek v laboratórnom riade – Petriho miskách, bankách, doštičkách. Výška misiek môže byť 55 mm a pri naklonení stojana osvetľovacieho systému až 165 mm. Hrúbka dna kompatibilného riadu je až 1,2 mm. Mikroskop, ktorý využíva techniky mikroskopie v jasnom poli a fázového kontrastu v prechádzajúcom svetle, má trinokulárny tubus/bočný port na montáž digitálnej kamery a monitora. Používa sa na bežnú laboratórnu a výskumnú prácu aj na výučbu.

Mikroskop pri použití »

Digitálny fotoaparát

Digitálny fotoaparát MAGUS CHD30 je vybavený 2 Mpx snímačom a vytvára realistické snímky v rozlíšení Full HD 1920x1080 px. Fotoaparát má vysokú svetelnú citlivosť, funkciu automatického zaostrovania a je vhodný pre fluorescenčnú mikroskopiu. Fotoaparát disponuje rozhraním HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez pripojenia k počítaču. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát možno prepojiť s počítačom prostredníctvom siete Wi-Fi. Video sa nahráva rýchlosťou 60 snímok za sekundu alebo 25 snímok za sekundu v závislosti od výstupného rozhrania videa. Fotoaparát ponúka kombináciu vysokej rýchlosti snímania (počet snímok za sekundu) s veľkou šírkou pásma HDMI. Vďaka tomu majú videá živý obraz bez zamŕzania a oneskorení medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorenia.

Monitor

Monitory MAGUS MCD pracujú v kombinácii s fotoaparátmi MAGUS CHD a tvoria kompletný zobrazovací systém pre mikroskopy MAGUS.
Pripojenie k fotoaparátu prebieha prostredníctvom jeho rozhrania HDMI. Monitor zobrazuje obrázky v reálnom čase. Jeho IPS LCD displej má široký pozorovací uhol, vysoký jas a dobrý kontrast. Pri pohľade na obrazovku aj z veľkého uhla nie je obraz skreslený. Veľkosť obrazovky je 13,3".
Monitor možno nainštalovať na vodorovnú plochu pomocou skladacieho stojana alebo ho pripevniť priamo na fotoaparát či statív.

Optika

Pri zostavovaní mikroskopu môžete zvoliť polohu trinokulárnej hlavice: Možno ju otočiť o 180° a nastaviť tak výšku výstupnej pupily. Zvislú trubicu použite na upevnenie monitora a bočný otvor na tele mikroskopu na upevnenie digitálnej kamery. Rozdelenie lúča na tele je 100/0 alebo 0/100, rovnako ako 50/50 na trinokulárnom tubuse (keď je otvorený) alebo 100/0 (keď je zatvorený).

Súčasťou sú štyri rovinné achromatické objektívy s korekciou na nekonečno, z ktorých jeden je fázový. Po inštalácii štyroch z nich do revolverového nosiča objektívov zostane jeden slot voľný pre ďalší cieľ.

Osvetlenie

Kondenzor s fázovým kontrastom umožňuje jednoduché a pohodlné prepínanie medzi mikroskopickými technikami. Má štyri pracovné polohy: voľnú apertúru pre techniku jasného poľa a apertúry 10x, 20x a 40x pre fázový kontrast s použitím vhodného zväčšovacieho objektívu.

Zdrojom vyžarovaného svetla je 30 W halogénová žiarovka, ktorá vyžaruje svetlo s teplotou farby umožňujúcou pohodlnú prácu. Má nastaviteľný jas a je napájaná striedavým prúdom. Osvetľovací systém ponúka použitie Köhlerovho osvetlenia na zvýšenie kvality obrazu.

Pracovný stolík a zaostrovací mechanizmus

Súčasťou dodávky sú štyri držiaky na riad pre stolík. Pomocou mechanického prídavného zariadenia ich možno posúvať pozdĺž osí X a Y, zatiaľ čo samotný stolík zostáva nehybný. Držiaky sú určené pre laboratórny riad rôznych veľkostí.

Zaostrovací mechanizmus pracuje bez problémov. Mechanizmus hrubého zaostrovania má aretačný gombík a nastavenie tuhosti. Hodnota stupnice jemného zaostrovania: 2 μm. Gombíky sú umiestnené na základni mikroskopu, takže môžete mať pri práci ruky v uvoľnenejšej polohe.

Príslušenstvo

K dispozícii sú ďalšie okuláre, fázové objektívy, digitálne kamery a kalibračné sklíčka pre mikroskop, ktoré maximalizujú možnosti mikroskopu.

Kľúčové vlastnosti mikroskopu:

• Na prezeranie vzoriek v laboratórnom riade s výškou až 55 mm a hrúbkou dna až 1,2 mm
• Ak je stojan osvetľovacej sústavy naklonený, môžete používať riad vysoký až 165 mm
• Techniky jasového poľa a fázového kontrastu; kondenzor s fázovým kontrastom a poľnou membránou
• Stolík so 4 držiakmi misiek rôznych veľkostí; mechanické upevnenie na pohyb vzorky pozdĺž dvoch horizontálnych osí
• Hlava mikroskopu sa otáča o 180°
• Dve možnosti upevnenia kamery a monitora: vo vertikálnom tubuse a na tele mikroskopu
• Zdroj vyžarovaného svetla – 30 W halogénová žiarovka napájaná striedavým prúdom
• Široký sortiment voliteľného príslušenstva

Kľúčové vlastnosti fotoaparátu:

• Fotoaparát možno používať samostatne prostredníctvom rozhrania HDMI bez nutnosti pripojenia k počítaču. Fotoaparát možno tiež pripojiť k počítaču pomocou rozhrania USB 2.0
• Vďaka funkcii automatického zaostrovania v režime HDMI možno jednoducho nastaviť vlastnú ostrosť obrazu
• Rozlíšenie fotoaparátu je 1920x1080 px. Ide o ideálne hodnoty pre zobrazenie na monitore s rozlíšením Full HD
• Rýchlosť 60 snímok za sekundu na pozorovanie pohybujúcich sa vzoriek, nahrávanie videa a presúvanie preparátu bez trhania alebo oneskorenia
• Rýchlosť 25 snímok za sekundu pri prenose cez Wi-Fi je dostatočná na úpravu zaostrenia a spracovanie snímok s využitím softvéru
• Farebný snímač SONY CMOS s nízkou hladinou šumu a vysokou svetelnou citlivosťou
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CHD30 (digitálny fotoaparát, kábel HDMI (1,5 m), USB myš, pamäťová karta SD 32 GB, adaptér USB Wi-Fi, napájací adaptér 12 V/1 A (Euro), inštalačné CD s ovládačmi a softvérom, užívateľská príručka a záručný list)
• LCD monitor MAGUS MCD20
• Stojan so vstavaným zdrojom napájania, zdrojom prenášaného svetla, zaostrovacím mechanizmom, stolíkom, držiakom kondenzora, otočnou hlavicou a trinokulárnym tubusom
• Kondenzor pre fázový kontrast
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: fázový PHP2 10x/0,25 WD 4,27 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 4,27 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 20x/0,40 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 40x/0,60 WD 3,5 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Očnice (2 ks)
• Centrovací ďalekohľad pre fázový kontrast
• Kruhová doska pracovného stolíka
• Mechanický nástavec na posúvanie preparátu
• Držiak misiek (4 ks)
• Adaptér pre fotoaparát s držiakom C-mount
• Farebný filter
• Sieťový napájací kábel
• Protiprachová krytka
• Užívateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL 4x/0,10 WD 21 mm
• Rovinný achromatický objektív s korekciou na nekonečno: fázový PHP2 20x/0,40 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: fázový PHP2 40x/0,60 WD 3,5 mm
• Kalibračné sklíčko
