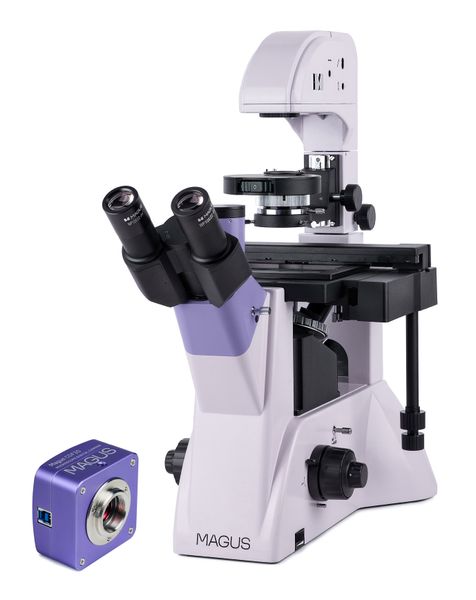

Biologický inverzný mikroskop digitálny MAGUS Bio VD350

MAGUS Bio V350 je biologický inverzný mikroskop, ktorý sa používa na štúdium zafarbených aj nezafarbených vzoriek v laboratórnom náradí – Petriho miskách, bankách, doštičkách. Výška misiek môže byť 55 mm a pri naklonení stojana svetlovacie systémy až 165 mm. Hrúbka dna kompatibilného náradia je až 1,2 mm. Mikroskop, ktorý využíva techniky mikroskopie v jasnom poli a fázového kontrastu v prechádzajúcom svetle, má trinokulárny tubus/bočný port pre montáž digitálnej kamery a monitora. Používa sa na bežnú laboratórnu a výskumnú prácu aj na výučbu.

Digitálny fotoaparát

Videookulár s 8,3Mpx digitálnym snímačom SONY Exmor. Snímač využíva technológiu zadného podsvietenia, ktorá zlepšuje citlivosť na svetlo a vytvára jasný a čistý obraz aj pri slabom osvetlení. Fotoaparát sa používa na prácu pomocou mikroskopickej techniky v tmavom alebo svetlom poli na objektívoch so 4x, 10x a 20x zväčšením. Pracuje tiež so stereomikroskopmi. Na pripojenie k počítaču a zobrazenie snímok na obrazovke slúži port USB 3.0 s vysokou rýchlosťou prenosu dát (5 Gb/s).

Fotoaparát MAGUS CDF30 sa inštaluje do trinokulárneho tubusu alebo do okulárového tubusu mikroskopu. Maximálne zorné pole bez optických vấn možno dosiahnuť pomocou adaptéra so zväčšením od 0,65x do 0,9x. Na inštaláciu do tubusu okuláru budete okrem adaptéra potrebovať aj adaptér zodpovedajúci priemeru tubusu.

Obraz sa na obrazovke počítača zobrazuje v maximálnom rozlíšení 3840x2160 px. Snímková frekvencia je 45 fps. Pri nižšom rozlíšení (1920x1080 px) sa snímková frekvencia zvýši na 70 snímok za sekundu. Prechody medzi jednotlivými snímkami sú takmer nepozorovateľné, bez oneskorenia, a tak možno fotoaparát použiť na štúdium a prezentáciu pohybujúcich sa objektov. Fotografie a videá sa zaznamenávajú a ukladajú v rôznych formátoch.

Optika

Pri zostavovaní mikroskopu môžete zvoliť polohu trinokulárnej hlavice: možno ju otočiť o 180° a nastaviť tak výšku výstupnej pupily. Zvislú trubicu použite na upevnenie monitora a bočný otvor na tele mikroskopu na upevnenie digitálnej kamery. Rozdelenie lúča na tele je 100/0 alebo 0/100, rovnako ako 50/50 na trinokulárnom tubuse (keď je otvorený) alebo 100/0 (keď je zatvorený).

Súčasťou sú štyri rovinné achromatické objektívy s korekciou na nekonečno, z ktorých jeden je fázový. Po inštalácii štyroch z nich do revolverového nosiča objektívov zostane jeden slot voľný pre ďalší cieľ.

Osvetlenie

Kondenzor s fázovým kontrastom umožňuje ľahké a pohodlné prepínanie medzi mikroskopickými technikami. Má štyri pracovné polohy: voľnú apertúru pre techniku jasného poľa a apertúry 10x, 20x a 40x pre fázový kontrast s použitím vhodného zväčšovacieho objektívu.

Zdrojom vyžarovaného svetla je 30 W halogénová žiarovka, ktorá vyžaruje svetlo s teplotou farby umožňujúcou pohodlnú prácu. Má nastaviteľný jas a je napájaný striedavým prúdom. Osvetľovací systém ponúka použitie Köhlerovho osvetlenia na zvýšenie kvality obrazu.

Pracovný stolík a zaostrovací mechanizmus

Súčasťou dodávky sú štyri držiaky na nádoby pre stolík. Pomocou mechanického prídavného zariadenia ich možno posúvať pozdĺž osí X a Y, zatiaľ čo samotný stolík zostáva nehybný. Držiaky sú určené pre laboratórne nádoby rôznych veľkostí.

Zaostrovací mechanizmus pracuje bez problémov. Mechanizmus hrubého zaostrovania má aretačný gombík a nastavenie tuhosti. Hodnota stupnice jemného zaostrovania: 2 μm. Gombíky sú umiestnené na základni mikroskopu, takže môžete mať pri práci ruky v uvoľnenejšej polohe.

Príslušenstvo

K dispozícii sú ďalšie okuláre, fázové objektívy, digitálne kamery a kalibračné sklíčka pre mikroskop, ktoré maximalizujú možnosti mikroskopu.

Kľúčové vlastnosti mikroskopu:

• Na prezeranie vzoriek v laboratórnom náradí s výškou až 55 mm a hrúbkou dna až 1,2 mm
• Ak je stojan osvetľovacej sústavy naklonený, môžete používať nádoby vysoké až 165 mm
• Techniky jasového poľa a fázového kontrastu; kondenzor s fázovým kontrastom a poľnou membránou
• Stolík so 4 držiakmi misiek rôznych veľkostí; mechanické upevnenie na pohyb vzorky pozdĺž dvoch horizontálnych osí
• Hlava mikroskopu sa otáča o 180°
• Dve možnosti upevnenia kamery a monitora: vo vertikálnom tubuse a na tele mikroskopu
• Zdroj vyžarovaného svetla – 30 W halogénová žiarovka napájaná striedavým prúdom
• Široký sortiment voliteľného príslušenstva

Kľúčové vlastnosti fotoaparátu:

• Farebný snímač CMOS SONY Exmor s technológiou zadného podsvietenia, vysoká citlivosť na svetlo
• Prevádzka v tmavom aj svetlom poli s použitím objektívov so 4x, 10x a 20x zväčšením
• Pripojenie k počítaču prostredníctvom rozhrania USB 3.0 s rýchlosťou prenosu dát 5 Gb/s
• Výstup obrazu na monitor v ultra vysokom rozlíšení 4K 3840x2160 px (45 snímok/s) alebo Full HD 1920x1080 px (70 snímok/s)
• Ovládače a softvér na spracovanie obrazu sú súčasťou dodávky
• Inštalácia do trinokulárneho tubusu alebo okulárového tubusu mikroskopu

Obsah súpravy:

• Digitálny fotoaparát MAGUS CDF30 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Stojan s vstavaným zdrojom napájania, zdrojom prenášaného svetla, zaostrovacím mechanizmom, stolíkom, držiakom kondenzora, otočnou hlavicou a trinokulárnym tubusom
• Kondenzor pre fázový kontrast
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: fázový PHP2 10x/0,25 WD 4,27 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 4,27 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 20x/0,40 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 40x/0,60 WD 3,5 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Očnice (2 ks)
• Centrovací ďalekohľad pre fázový kontrast
• Kruhová doska pracovného stolíka
• Mechanický nástavec na posúvanie preparátu
• Držiak misiek (4 ks)
• Adaptér pre fotoaparát s držiakom C-mount
• Farebný filter
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL 4x/0,10 WD 21 mm
• Rovinný achromatický objektív s korekciou na nekonečno: fázový PHP2 20x/0,40 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: fázový PHP2 40x/0,60 WD 3,5 mm
• Kalibračné sklíčko
• Monitor a digitálna kamera s rozhraním HDMI
