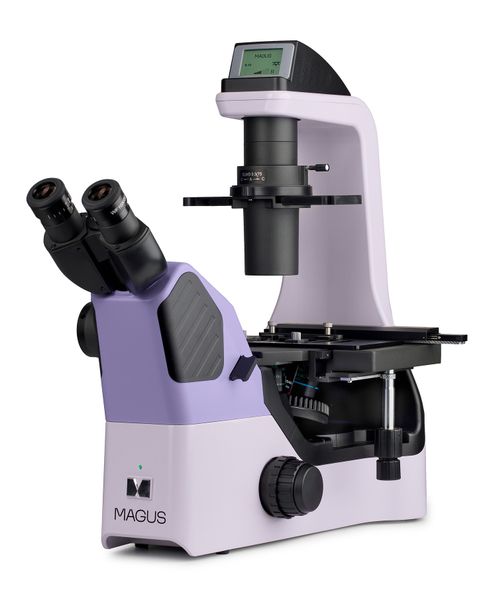

Biologický inverzný mikroskop MAGUS Bio V360

Výskumný mikroskop.
Je určený na štúdium kvapalných precipitátov, bunkových kolónií, živých buniek, tkanivových kultúr a ďalších zafarbených aj nezafarbených preparátov v laboratórnom skle.
Jeho invertovaná konštrukcia umožňuje použitie Petriho misiek, jamkových doštičiek, liekoviek, valcových fliaš a baniek s priemerom až 75 mm a hrúbkou dna 1,2 mm. Na prácu s týmto laboratórnym skleneným tovarom používa mikroskop špeciálne objektívy.
Po odstránení kondenzora je možné pozorovať bunkové kultúry v Petriho miskách alebo valcových bankách s priemerom až 187 mm.
Pozorovanie sa vykonáva v prechádzajúcom svetle pomocou techniky svetlé pole, fázový kontrast a reliéfny kontrast. Voliteľné komponenty umožňujú použitie Hoffmanovho modulačného kontrastu.
Mikroskop sa používa na výskum v medicíne, farmakológii, biológii a virológii. Špičková konfigurácia mikroskopu je vhodná pre IVF (in vitro fertilizáciu).

Hlava mikroskopu

Binokulárna hlava s optikou s korekciou do nekonečna. Digitálny fotoaparát je nainštalovaný v bočnom porte hlavy. Lúč sa delí 100/0 alebo 0/100. Drážka s krytom je určená na inštaláciu posúvača pre reliéfny kontrast.

Revolverová hlavica

Revolverová hlavica pre 5 objektívov. Do voľného miesta je možné nainštalovať prídavný objektív na dosiahnutie väčšieho zväčšenia.

Objektívy

Planachromatické objektívy s korekciou do nekonečna a dlhou pracovnou vzdialenosťou pre misky s hrúbkou dna 1,2 mm. Parfokálna vzdialenosť je 60 mm.
Objektív 4x sa používa pre techniku mikroskopie v svetlom poli.
Objektívy 10x, 20x a 40x sú fázové objektívy, ktoré sa od objektívu 4x líšia tým, že majú fázový krúžok v rovine výstupnej pupily. Tieto objektívy sú určené na pozorovanie fázovým kontrastom, ale sú vhodné aj na svetlé pole a reliéfny kontrast.

Udržiavanie príjemného jasu pri prepínaní zväčšenia

Objektívy rôznych zväčšení prepúšťajú svetlo s rôznou intenzitou, preto je potrebné pri každej zmene objektívu upraviť jas. Pri prepnutí z vyššieho zväčšenia na nižšie dochádza k únave očí, pretože jas obrazu v okulároch sa náhle zvýši. Tento problém rieši mikroskop MAGUS Bio V360 s inteligentným ovládaním jasu. Mikroskop si pamätá jas pre každý objektív, ktorý používateľ zvolil, a automaticky nastaví jas pri otočení revolverovej hlavice. Inteligentné ovládanie skracuje čas potrebný na nastavenie jasu. Mikroskop MAGUS Bio V360 zvyšuje komfort a šetrí čas aj pri častých zmenách zväčšenia.

Zaostrovací mechanizmus

Gombíky hrubého a jemného zaostrovania sú koaxiálne a umiestnené nízko. Výskumník si môže položiť ruky na stôl a zaujať pohodlnú polohu pred mikroskopom.
Prstenec na pravej strane nastavuje tuhosť chodu hrubého zaostrovania. Používateľ si nastaví tuhosť tak, aby sa mu pohodlne pracovalo.

Pracovný stolík

Mechanický pracovný stolík je pevný. Na stolíku je nainštalovaný špeciálny mechanizmus, ktorý posúva laboratórne sklo v dvoch na seba kolmých smeroch. Plynulý a jemný pohyb objektu zaisťuje presné štúdium: žiadna časť preparátu neunikne.
Dlhá ovládacia rukoväť stolíka zaisťuje pohodlie pri práci: ruka môže bez námahy spočívať na stole. Súčasťou mikroskopu je univerzálny držiak laboratórneho skla.

Kondenzor

Kondenzor má NA 0,3 a pracovnú vzdialenosť 75 mm. V drážke kondenzora je nainštalovaný posúvač fázového kontrastu alebo posúvač reliéfneho kontrastu so sektorovou membránou.
Posúvač fázového kontrastu je doštička s tromi otvormi. Jeden otvor má fázovú vložku pre objektívy 10x, 20x a 40x, zatiaľ čo ďalšie dva slúžia na pozorovanie v svetlom poli. Prstencová membrána posúvača sa nastavuje tak, aby bola centrovaná s fázovým krúžkom objektívu pomocou centrovacieho ďalekohľadu.
Posúvač reliéfneho kontrastu so sektorovou membránou je tiež doštička s tromi otvormi. Mikroskopia reliéfneho kontrastu sa aktivuje zavedením sektorovej clony do optickej dráhy a nastavením posúvača v drážke hlavy do polohy zodpovedajúcej použitiu objektívu. Zelený filter (ND6) umiestnený v drážke so sektorovou clonou odstraňuje farebné halo na okrajoch pozorovaných štruktúr. Voľné otvory posúvača sú určené na pozorovanie v svetlom poli: jeden pre objektív 4x a druhý pre objektívy 10x, 20x a 40x.

Osvetlenie

3 W LED poskytuje jasné osvetlenie vzoriek, ktoré je dostatočné pre všetky dostupné techniky a objektívy mikroskopu. Farebná teplota sa pri nastavení jasu nemení. Životnosť LED je 50 000 hodín.

Stavový LCD displej

LCD displej na základni mikroskopu zobrazuje zväčšenie objektívu, jas svetelného zdroja a prevádzkový režim („spánok“ – spánkový režim, „eko“ – úsporný režim).
Pomocou displeja a príslušného tlačidla môže používateľ nastaviť jas, uzamknúť nastavenie jasu a nastaviť časovač automatického vypnutia a režim spánku.

Ergonomický dizajn

Fyzické nepohodlie spôsobuje únavu a znižuje produktivitu. Ergonomický dizajn mikroskopu zohráva dôležitú úlohu v každodennom vedeckom výskume.
Mikroskop MAGUS Bio V360 poskytuje pohodlie pri práci.
Hlava mikroskopu je umiestnená v ergonomickom uhle, takže chrbát a krk nie sú namáhané.
Vďaka nízkej a kompaktnej konštrukcii pracovného stolíka sa používateľovi pohodlne manipuluje so vzorkou a laboratórnym sklom.
Vďaka dlhej rukoväti pohybového mechanizmu nemusíte zdvíhať ruku zo stola ani meniť polohu.
Zaostrovacie gombíky sú umiestnené v spodnej časti tela, takže používateľ nemusí namáhať ruky. Vďaka plynulému pohybu mechanizmu je možné jednoducho zaostriť.

Príslušenstvo

K dispozícii je rad príslušenstva určeného pre tento mikroskop. Prídavné objektívy bez fázových krúžkov zabezpečujú optimálnu kvalitu obrazu pri práci v svetlom poli. Okuláre rozširujú rozsah zväčšenia mikroskopu. Prídavné okuláre pomôžu využiť plný potenciál objektívu, ktorý sa používa častejšie. Zariadenie na fázový kontrast s poloplanachromatickými objektívmi je vhodné pre základný aj aplikovaný výskum. Poloplanachromatické objektívy poskytujú vysoký stupeň korekcie aberácií a vytvárajú jasné, svetlé a kontrastné obrazy. Hoffmanov modulačný kontrast umožňuje vizualizovať jemné detaily živých preparátov s vysokým kontrastom a bez halo efektu, čo umožňuje štúdium dynamických procesov v reálnom čase. Digitálny fotoaparát odošle obraz z mikroskopu na monitor, uloží súbory a potom softvér vykoná merania preparátov v reálnom čase. Na meranie objektov sa používa kalibračné sklíčko, ktoré možno kombinovať s okulárom so stupnicou alebo so softvérom fotoaparátu. Držiaky misiek a vložky pracovného stolíka slúžia na pohodlné umiestnenie kultivačných fliaš rôznych typov a veľkostí na mikroskop.

Kľúčové vlastnosti:

• Výskum zafarbených a nezafarbených predmetov v laboratórnom skle: Petriho misky, banky, doštičky, práca so sklom do výšky 187 mm
• Mikroskopické techniky – svetlé pole, fázový kontrast a reliéfny kontrast; s voliteľným príslušenstvom – Hoffmanov modulačný kontrast
• Kódovaná revolverová hlavica: jas svetelného zdroja sa nastavuje automaticky v závislosti od zvoleného objektívu
• Binokulárna hlava s bočným tubusom pre digitálny fotoaparát; delenie lúčov 100/0 alebo 0/100
• Osvetľovacia sústava pre pozorovanie v prechádzajúcom svetle je energeticky úsporné 3 W LED svetlo so životnosťou až 50 000 hodín
• Kondenzor s drážkou pre inštaláciu posúvačov; súčasťou je posúvač fázového kontrastu, fázové krúžky sú centrované
• Inteligentný systém ovládania osvetlenia: automatická voľba jasu, uzamknutie nastavenia stmievania, časovač automatického vypnutia, LCD displej prevádzkového stavu
• Pracovný stolík s pohybom skleneného tovaru pozdĺž osí X a Y, súčasťou je univerzálny držiak laboratórneho skla, dlhá ovládacia rukoväť stolíka zaisťuje pohodlie

Obsah súpravy:

• Stojan so vstavaným napájacím zdrojom, zdrojom prechádzajúceho svetla, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovou hlavicou
• Kondenzor s drážkou pre posúvač
• Binokulárna hlava mikroskopu s bočným tubusom
• Planachromatický objektív Plan 4x/0,10 ∞/1,2 WD 30 mm, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 10x/0,25 fázový ∞/1,2 WD 10,2 mm, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 20x/0,40 fázový ∞/1,2 WD 12 mm, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 40x/0,60 fázový ∞/1,2 WD 2,2 mm, parfokálna vzdialenosť: 60 mm
• Okulár 10x/22 mm s dlhým očným reliéfom a dioptrickou korekciou (2 ks)
• Očnice (2 ks)
• Centrovací ďalekohľad pre fázový kontrast
• Posúvač fázového kontrastu s centrovacími fázovými krúžkami
• Zariadenie pre reliéfny kontrast
• Zelený filter
• Univerzálny držiak laboratórneho skla
• Adaptér typu C-mount 0,5x
• Adaptér typu C-mount 1x Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• Planachromatický objektív Plan 10x/0,25 ∞/1,2 WD 10,2 mm, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 20x/0,40 ∞/1,2 WD 4 mm, parfokálna vzdialenosť: 60 mm
• Planachromatický objektív Plan 40x/0,60 ∞/1,2 WD 2,2 mm, parfokálna vzdialenosť: 60 mm
• 10x/22 mm okulár so stupnicou
• 10x/22 mm okulár so stredovým ukazovateľom
• 10x/22 mm okulár s optickou mriežkou
• 12,5x/16 mm okulár (2 ks)
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Zariadenie fázového kontrastu: posúvače fázového kontrastu, sada poloplanachromatických fázových objektívov
• Zariadenie pre Hoffmanov modulačný kontrast so sadou objektívov
• Sklenená doštička pracovného stolíka
• Kovová podložka pre prácu s kultivačnou fľašou
• Sada držiakov laboratórneho skla
• Digitálny fotoaparát
• Kalibračné sklíčko
• Monitor
• Sada farebných filtrov (modrý, zelený, žltý, matné sklo)

Značka	MAGUS
Záruka	5 rokov
EAN	5905555019499
Veľkosť balenia (DxŠxV)	56x65x67 cm
Prepravná hmotnosť	24.4 kg
=== Oddeľovač ===	Technické údaje mikroskopu
Typ	biologický, svetelný / optický
Typ hlavy	binokulárna
Hlava	Siedentopf, s bočným tubusom, delenie lúča 0/100, 100/0
Uhol sklonu hlavy	45°
Zväčšenie, x	40 — 400
Rozsah zväčšenia	od 200x do 800x
Zväčšenie, x (voliteľné)	40–600/800
Zväčšenie adaptéra C-mount, x	0.5, 1
Priemer tubusu okulára, mm	30
Okuláre	10x/22 s dioptrickou korekciou ±5 D, očný reliéf (*voliteľne: 10x/22 so stupnicou, 10x/22 s ukazovateľom, 10x/22 s optickou mriežkou, 12,5x/16, 15x/16, 20x/12, 30x/8)
Objektívy	planachromatické objektívy s korekciou do nekonečna: 4x/0,10/30; 10x/0,25/10,2 fázový; 20x/0,40/12 fázový; 40x/0,60/2,2 fázový (*voliteľne: 10x/0,25/10,2; 20x/0,40/4; 40x/0,60/2,2); parfokálna vzdialenosť: 60 mm
Revolverová hlavica	5 objektívov, kódovaná
Pracovná vzdialenosť, mm	30 (4x); 10,2 (10x); 12 (20x); 2,2 (40x)
Medzipupilárna vzdialenosť (IPD), mm	48 — 75
Stolík, mm	250x170
Zdvih stolíka pomocou zaostrovacieho mechanizmu, mm	80/128
Dráha hrubého zaostrenia, mm	8.5
Pracovný stolík, mm	pevný, s mechanickým zariadením pre pohyb vzorky, univerzálny držiak laboratórneho skla
Dioptrická korekcia okulárov, dioptrie	±5D na každom okulári
Dioptrická korekcia okulárov	áno
Kondenzor	NA 0,3, pracovná vzdialenosť: 75 mm; s nastaviteľnou apertúrnou clonou a drážkou pre posúvač reliéfneho alebo fázového kontrastu
Clona	nastaviteľná apertúra
Zaostrenie	koaxiálne, hrubé (8,5 mm, 37,7 mm/ot., s nastavením napätia hrubého zaostrenia) a jemné (0,002 mm, 0,2 mm/ot.)
S osvetlením	LED
Regulácia jasu	áno
Napájanie	100–240 V, 50/60 Hz, AC
Typ svetelného zdroja	3 W LED
Rozsah prevádzkových teplôt, °C	10 — 35
Ďalšie funkcie	automatické nastavenie jasu pri prepínaní objektívov, režim spánku, zobrazenie stavu na LCD, úsporný režim
Možnosť pripojenia ďalších zariadení	zariadenie pre Hoffmanov modulačný kontrast
Typ používateľa	profesionáli, skúsení používatelia
Úroveň obtiažnosti montáže a inštalácie	komplikovaná
Zariadenie fázového kontrastu	posúvač fázového kontrastu 10x/20x/40x, centrovací teleskop (*voliteľne: posúvač fázového kontrastu 10x/20x a 40x, posúvač fázového kontrastu 4x a 60x, sada poloplanachromatických fázových objektívov)
Oblasti použitia	laboratórne/lekárske
Umiestnenie svetelného zdroja	spodné (prechádzajúce svetlo)
Metódy pozorovania	mikroskopia s fázovým kontrastom, reliéfny kontrast, svetlé pole
Puzdro/kufrík/taška v súprave	protiprachová ochrana
