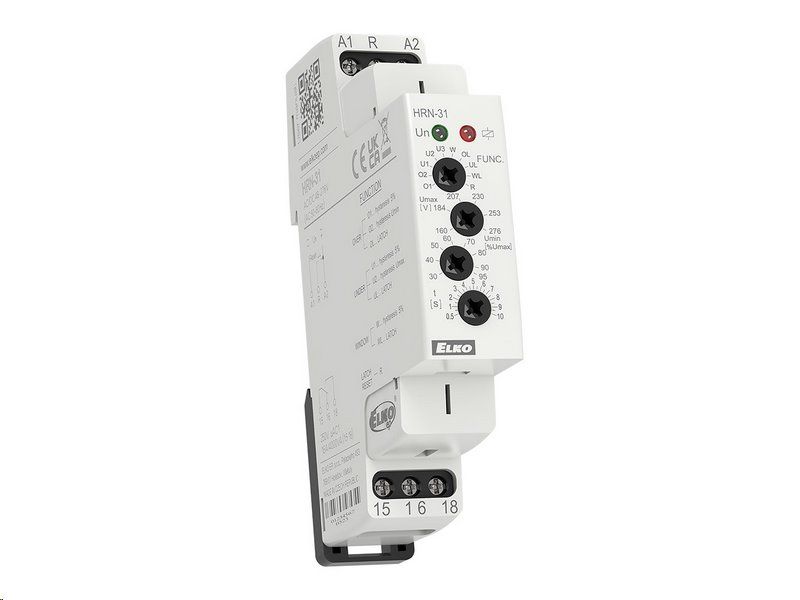

Multifunkčné hlásicí napäťové relé AC/DC - ELKO HRN-31

ELKO HRN-31 Multifunkčné hliadacie napäťové relé – Inteligentný strážca vašej siete


Nečakané výkyvy napätia vás už nezaskočia

Predstavte si ten pokoj, keď viete, že vaše drahé technológie, priemyselné stroje aj citlivá domáca elektronika sú v absolútnom bezpečí. Kolísanie siete, nečakané špičky alebo nebezpečné poklesy napätia dokážu nenávratne poškodiť zariadenia a spôsobiť obrovské finančné straty. Zastarané ističe a základné ochrany na tieto skryté hrozby často nestačia, a vy tak riskujete výpadky v ten najmenej vhodný okamih.

Riešením je špičkové hliadacie relé HRN-31, ktoré nepretržite monitoruje striedavé aj jednosmerné napätie v 1-fázových obvodoch. Vďaka pokročilému TRUE RMS meraniu vyhodnocuje skutočnú efektívnu hodnotu napätia a okamžite reaguje na akékoľvek anomálie. Získate tak maximálnu kontrolu nad svojou sieťou, ochránite svoje investície a minimalizujete riziko nákladných prestojov.

Kľúčové vlastnosti pre nekompromisnú bezpečnosť

• Univerzálny dohľad: Spoľahlivo slúži na hliadanie veľkosti striedavého alebo jednosmerného napätia v 1-fázových obvodoch.

• Autonómny chod: Napájanie je chytré riešené priamo z hliadaného napätia, čo výrazne zjednodušuje montáž.

• Dvojitá ochrana: Precízne hliada prekročenie hornej úrovne napätia (Umax) a zároveň aj pokles pod spodnú úroveň napätia (Umin).

• Flexibilné prispôsobenie: Ponúka plynulé nastavenie oboch napäťových úrovní, pričom spodná úroveň Umin sa nastavuje v % z hornej úrovne Umax.

• Odolnosť proti falošným poplachom: Obsahuje nastaviteľné časové oneskorenie (0,5–10 s) na spoľahlivú elimináciu krátkodobých napäťových poklesov a špičiek.

• Chytrá pamäť chýb: Ponúka možnosť voľby funkcií s pamäťou chybového stavu (Latch) pre jednoduchú identifikáciu problému.

• Jednoduchá obnova: Pamäť chybového stavu je možné pohodlne resetovať vzdialeným ovládacím vstupom (R).

• Maximálna presnosť: Integrovaný mikroprocesor meria skutočnú efektívnu hodnotu napätia – TRUE RMS.

• Kompaktný dizajn: Všetko je uložené v úspornom 1-MODUL prevedení, ktoré šetrí cenné miesto.

• Silný výkon: Opatrené 1x prepínacím kontaktom, ktorý zvládne spínať menovitý prúd až 16 A/AC1.



Príbeh a zážitok: Profesionálna istota pre každý rozvádzač

Dobrý pocit z dobre odvedenej práce začína u spoľahlivých komponentov. HRN-31 je navrhnuté tak, aby montážnym firmám aj elektrikárom šetrilo čas. Vďaka štandardizovanému uchyteniu na DIN lištu EN 60715 a prehľadnej indikácii prevádzkových stavov pomocou LED diód máte okamžitý vizuálny prehľad o tom, čo sa v sieti deje. Oceňované profesionálmi vďaka prestížnej certifikácii cULus a odolnej konštrukcii.

Výkon a efektivita: Kontinuita vášho biznisu

Každý výpadok znamená stratu. Tento prístroj je dimenzovaný na obrovskú záťaž s mechanickou životnosťou až 10 000 000 operácií a elektrickou životnosťou 100 000 operácií. Vďaka širokému rozsahu hliadaného napätia AC/DC 48–276 V a schopnosti zniesť špičkové preťaženie až 290 V sa stáva neúnavným pracantom, ktorý zabezpečuje hladký chod vašich systémov.

Inovácia v praxi: Dokonalá diagnostika

Predstavte si scenár, keď dôjde k výpadku cez noc. S funkciou Latch (pamäť chybového stavu) relé po detekcii problému "zamrzne" v chybovom hlásení. Technik tak ráno okamžite vidí, čo sa stalo, a môže pamäť chyby vyresetovať jednoduchým stlačením tlačidla alebo cez ovládací vstup. To extrémne urýchľuje servisné zásahy.

Pre koho je produkt určený

Tento prístroj predstavuje ideálnu voľbu pre široké spektrum používateľov. Priemyselné podniky a výrobné haly ho využijú na ochranu drahých motorov a CNC strojov pred poškodením. Inštalačné firmy a elektro-špecialisti ocenia jednoduchú montáž a vysokú variabilitu nastavenia. Ďalej je perfektný pre moderné domácnosti a inteligentné domy s citlivou elektronikou, fotovoltaikou či tepelnými čerpadlami, kde je kvalita napájacej siete absolútnou prioritou.

Udržateľnosť a ekologický presah

V dnešnej dobe sa kladie dôraz na efektivitu a nízku spotrebu. Relé HRN-31 sa pýši extrémne nízkym maximálnym príkonom iba 2,5 VA / 0,55 W. Táto energeticky nenáročná prevádzka nielenže šetrí vaše náklady na elektrickú energiu v dlhodobom horizonte, ale zároveň znižuje ekologickú záťaž. Prístroj navyše spĺňa prísne normy EN 60255-1, čo garantuje jeho bezpečnosť a dlhú životnosť, čím sa obmedzuje tvorba zbytočného elektroodpadu.


Technické špecifikácie


• Napájacie/hliadané svorky: A1-A2 – Zabezpečuje jednoduché zapojenie priamo k meranej sieti.

• Napájacie/hliadané napätie: AC/DC 48–276 V – Široký rozsah pre univerzálne priemyselné aj domové použitie.

• Príkon (max.): 2.5 VA / 0.55 W – Extrémne úsporná prevádzka šetriaca energiu.

• Nastavenie hornej úrovne (Umax): AC/DC 160–276 V – Presná definícia, pri akom prepätí má systém zareagovať.

• Nastavenie spodnej úrovne (Umin): 30–95 % Umax – Flexibilná definícia povoleného podpätia.

• Špičkové preťaženie (1 s): AC/DC 290 V – Zvýšená odolnosť pre extrémne a nečakané situácie.

• Časové oneskorenie (t): nastaviteľné, 0.5–10 s – Zabraňuje zbytočnému odpojovaniu pri bežných prevádzkových špičkách.

• Hysterézia (chybový do OK): 5 % – Stabilizuje systém proti neželanému neustálemu prepínaniu.

• Typ kontaktu: 1x prepínací – Univerzálny výstup na zopnutie alarmu alebo odpojenie záťaže.

• Menovitý prúd: 16 A/AC1 – Masívny výkon umožňujúci priame ovládanie väčšiny bežných spotrebičov.

• Pracovná teplota: -20 až +55 °C – Spoľahlivý chod v mrazoch aj letných horúčavách.

• Uchytenie: DIN lišta EN 60715 – Rýchla a štandardizovaná montáž do akéhokoľvek rozvádzača.

• Rozmery: 90 x 17.6 x 64 mm – Úspora miesta vďaka štíhlemu profilu.



FAQ - často kladené otázky


1. Na čo presne slúži časové oneskorenie? Časové oneskorenie, nastaviteľné od 0,5 do 10 sekúnd, sa využíva na elimináciu krátkodobých výkyvov napätia. Tým sa zabráni tomu, aby relé zbytočne vypínalo okruh pri bežnom, neškodnom zakolísaní siete (napr. pri štarte veľkého motora).

2. Ako funguje pamäť chybového stavu (Latch)? Ak napätie prekročí alebo klesne pod nastavené limity a relé odpojí okruh, funkcia Latch zabezpečí, že chybový stav zostane uložený v pamäti a výstupný kontakt zostane rozopnutý aj potom, čo sa napätie vráti do normálu. To pomáha s odhalením problému.

3. Akým spôsobom môžem pamäť chyby vyresetovať? Pamäť môžete resetovať tromi spôsobmi: krátkodobým prerušením napájacieho napätia, pomocou ovládacieho vstupu (svorka R), alebo prepnutím prepínača funkcií na prístroji do polohy R.

4. Čo znamená parameter TRUE RMS? Znamená to, že relé meria skutočnú efektívnu hodnotu napätia. Tento systém je oveľa presnejší v obvodoch, kde nie je krivka napätia dokonale sinusová, napríklad kvôli rušeniu od spínaných zdrojov alebo meničov.

5. Potrebujem k tomuto relé samostatné napájanie? Nepotrebujete. HRN-31 je navrhnuté tak, že je napájané priamo z napätia, ktoré samo hliada. To veľmi uľahčuje a urýchľuje inštaláciu v rozvádzači.

6. Do akých teplotných podmienok je prístroj vhodný? Relé bez problémov zvláda pracovné teploty od -20 °C do +55 °C, čo pokrýva absolútnu väčšinu priemyselných aj vonkajších aplikácií (v rozvádzači s príslušným krytím).

7. Je možné hliadať striedavý aj jednosmerný prúd? Áno, HRN-31 je úplne univerzálny a slúži na hliadanie veľkosti ako striedavého, tak aj jednosmerného napätia v jednofázových obvodoch.
