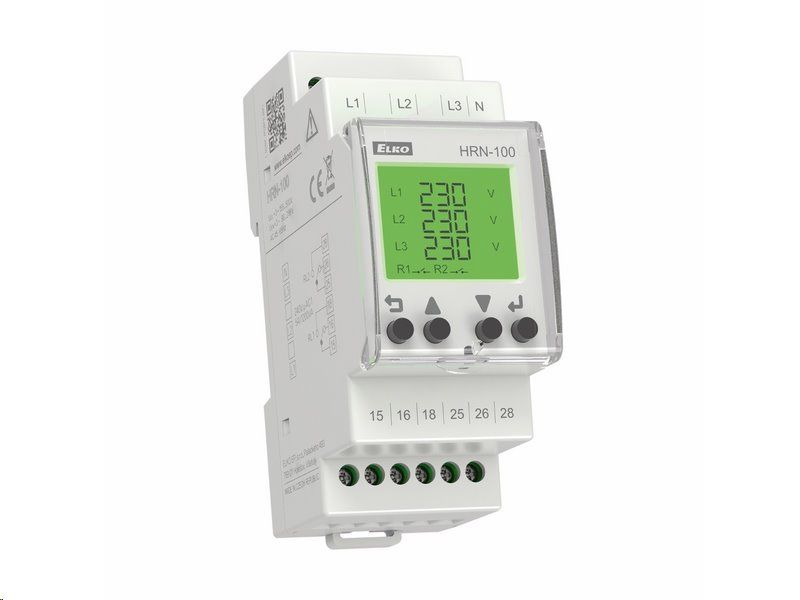

Multifunkčné a v mnohých smeroch univerzálne monitorovacie relé chráni prístroje a zariadenia, zapojené do 3-fázovej siete.

Popis


• 3-vodičové alebo 4-vodičové zapojenie (s nulou alebo bez).
• Voliteľne monitoruje hornú aj spodnú hodnotu napätia & frekvencie v 3-fázových obvodoch.
• Umožňuje monitorovať poradie, výpadok aj asymetriu fáz vr. prerušenia nulového vodiča (len u 4-vodičového zapojenia).
• Výrobok je napájaný pomocou monitorovaného napätia.
• Oba výstupné kontakty môžu byť nastavené individuálne.
• Meria skutočnú efektívnu hodnotu striedavého napätia (True RMS).
• Voliteľné oneskorenie reakcie výstupného kontaktu na zmeraný chybový stav alebo prechod z chybového stavu do OK stavu vr. oneskorenej reakcie výstupných kontaktov po pripojení napájacieho napätia.
• Možnosť automatického alebo manuálneho prechodu z chybového stavu (pamäť).
• Voliteľné zopnutie alebo rozopnutie výstupného kontaktu pri zmeraní chybového stavu (Fail Safe/Non Fail Safe).
• Ochrana heslom pred neoprávnenými zmenami nastavenia.
• Digitálny podsvietený displej s možnosťou sledovania aktuálneho stavu siete vr. prípadných porúch.
• Posledných päť chybových stavov sa ukladá do histórie, ktorú je možné spätne zobraziť.
• Plombovateľný priehľadný kryt displeja a ovládacích prvkov.


Technické parametre


• Napájacie a hlídané napätie: U_LL = 3 ~ 155-500 V (AC 45-65 Hz)
                                             U_LN = 3 ~ 90-288 V (AC 45-65 Hz)
• Príkon: max. 5 VA
• Počet kontaktov: 2x prepínací, 5A (AgSnO₂)
• Indikácia výstupu: na displeji, ikona R1 a R2
• Upevnenie: DIN lišta EN 60715
• Krytie: IP20 kryt a svorky / IP40 predný panel s krytom
• Rozmer: 90 x 36 x 66,5 mm
• Hmotnosť: 132 g

Upozornenie

Prístroj je konštruovaný na pripojenie do 3-fázovej siete striedavého napätia a musí byť inštalovaný v súlade s predpismi a normami platnými v danej krajine. Inštaláciu, pripojenie, nastavenie a obsluhu môže vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou, ktorá sa dokonale oboznámila s návodom a funkciou prístroja.

Prístroj obsahuje ochrany proti prepäťovým špičkám a rušivým impulzom v napájacej sieti. Pre správnu funkciu týchto ochrán však musia byť v inštalácii predradené vhodné ochrany vyššieho stupňa (A, B, C) a podľa normy zabezpečené odrušenie spínaných prístrojov (stykače, motory, induktívne záťaže apod.).

Pred začatím inštalácie sa bezpečne uistite, že zariadenie nie je pod napätím a hlavný vypínač je v polohe “VYPNUTÉ”. Neinštalujte prístroj k zdrojom nadmerného elektromagnetického rušenia. Správnou inštaláciou prístroja zaistite dokonalú cirkuláciu vzduchu tak, aby pri trvalom provoze a vyššej okolitej teplote nebola prekročená maximálna dovolená pracovná teplota prístroja.

Pre inštaláciu a nastavenie použite skrutkovač šírky cca 2 mm. Majte na pamäti, že ide o plne elektronický prístroj a podľa toho aj k montáži pristupujte. Bezproblémová funkcia prístroja je tiež závislá od predchádzajúceho spôsobu transportu, skladovania a zaobchádzania. Ak objavíte akékoľvek známky poškodenia, deformácie, nefunkčnosti alebo chýbajúci diel, neinštalujte tento prístroj a reklamujte ho u predajcu. S výrobkom sa musí po ukončení životnosti zaobchádzať ako s elektronickým odpadom.
