Montážny trojuholník, nastaviteľný 15-30° - 1000x880x430 mm

Zatiaľ bez hodnotení. Buďte prvý!

Kód: TRIANGLE-ADJ-SMALL

22,82 €s DPH

✓ Skladom

🚚 Termín doručenia vám potvrdíme e-mailom.

Hliníkový montážní trojúhelník, úhel 15°–30°, profil 40x40x4 mm, přepona 1000 mm, pro panely 1134 mm na ležato, integrované M10 šrouby.

✓ Doprava zadarmo od 59 €

✓ 14 dní na vrátenie

✓ Faktúra a 2 roky záruka

✓ Slovenský obchod

Popis

Nastaviteľný montážny trojuholník pre FV panely — Stabilné kotvenie na ploché strechy

Presné nastavenie uhla pre maximálnu výťažnosť

Návrh a inštalácia fotovoltiky na plochých strechách so sebou prináša nutnosť vybalansovať optimálny uhol osvitu a zároveň zabezpečiť bezpečné rozloženie veternej záťaže. Fixné konštrukcie často neumožňujú reagovať na špecifiká daného projektu, čo komplikuje montáž a zvyšuje riziko podfukovania panelov. Zle zvolený uhol navyše priamo úmerne znižuje efektivitu celej inštalácie počas zimných mesiacov.

Nastaviteľný montážny trojuholník z hliníka 6060 poskytuje okamžité riešenie. Vďaka flexibilnému posunu umožňuje fixáciu v 4 uhloch (15°, 20°, 25° a 30°), čím ľahko optimalizujete výkon panelov voči orientácii budovy. Masívna hrúbka profilu 4 mm a integrované spojovacie prvky M10 zaručujú vysokú odolnosť proti mechanickému preťaženiu, zatiaľ čo 1000 mm dlhá prepona tvorí ideálnu statickú oporu aj pre moderné veľkoformátové moduly.

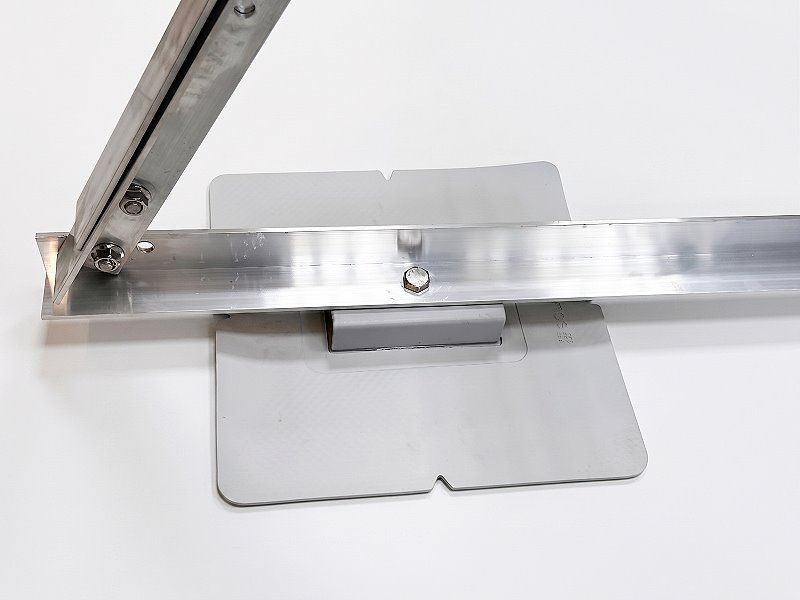

Montážny trojuholník, nastaviteľný 15-30° - 1000x880x430 mm

Kľúčové parametre a ich prínos v praxi

Nastaviteľný uhol 15°–30° — umožňuje presne reagovať na aerodynamiku strechy a maximalizovať zimnú produkciu.
Zliatina hliníka 6060 — garantuje nízku hmotnosť konštrukcie pri zachovaní extrémnej pevnosti a absolútnej odolnosti proti korózii.
Hrúbka profilu 4 mm — eliminuje krútenie trojuholníka pod záťažou a bezpečne prenáša hmotnosť balastu.
Dĺžka prepony 1000 mm — poskytuje maximálnu oporu pre priamu horizontálnu montáž panelov o šírke až 1150 mm (napr. Trina 455Wp).
Otvory pre skrutky M10 — zabezpečujú plnú kompatibilitu so štandardizovanými strešnými hákmi, dvojzávitovými skrutkami aj balastnými systémami.
Kompletná spojovacia sada v balení — nerezové šesťhranné skrutky DIN 933 a matice s prírubou DIN 6923 skracujú čas prípravy na streche.
Univerzálne rozmery 1000×880×430 mm — tvoria stabilnú základňu s optimálnym ťažiskom pre neinvazívne záťažové systémy.

Istota a stabilita od prvej skrutky

Pri manipulácii na streche oceníte predovšetkým premyslenú ergonómiu. Hliníkový profil 40×40 mm sa nekrúti v ruke a vďaka predvŕtaným otvorom prebieha úprava sklonu plynule bez nutnosti merania. Zaistenie uhla prebieha pomocou dodaných nerezových M10 skrutiek s prírubovou maticou, ktoré rovnomerne rozkladajú tlak na hliníkové steny.

Či už pripravujete konštrukciu pre balast na fóliovú strechu alebo montujete na pevný základ, inštalácia je vďaka ľahkosti zliatiny 6060 rýchla a fyzicky nenáročná aj pri veľkom množstve kusov.

Nosnosť dimenzovaná pre výkon 550 Wp+

Nastaviteľný trojuholník bol navrhnutý pre súčasnú generáciu veľkých FV modulov. Pri horizontálnom položení panelu so šírkou 1134 mm na 1000mm preponu získate úplne bezpečný presah rámu len 67 mm.

Rám modulu má tak plnú podporu na takmer celej svojej šírke, čo bez problémov spĺňa montážne normy výrobcov (napr. Trina Vertex) s plošnou odolnosťou až 6000 Pa proti snehu. Trojuholník je navyše navrhnutý na jednoduché doplnenie zadných veterných štítov (deflektorov), ktoré dokážu znížiť požiadavku na záťažový balast až o 50 %.

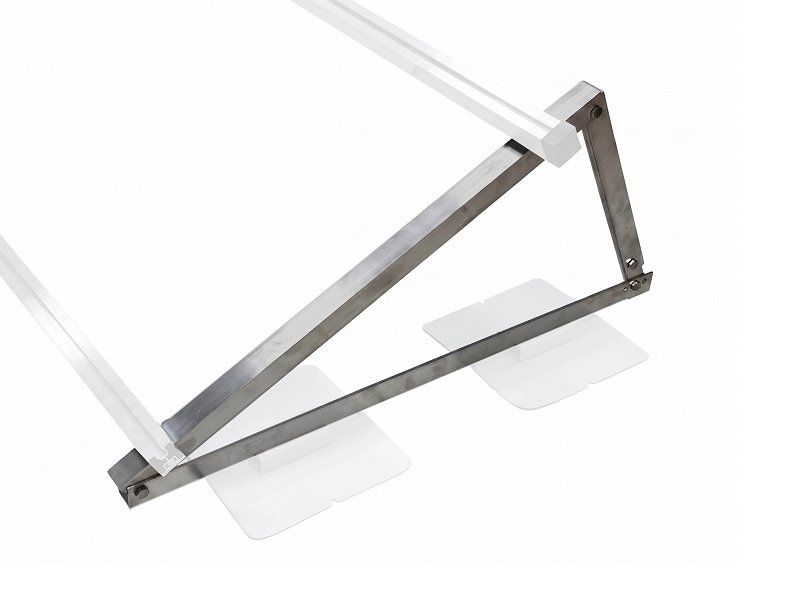

Montážny trojuholník, nastaviteľný 15-30° - 1000x880x430 mm

Dve montážne varianty: Priama vs. nepriama montáž pre maximálnu flexibilitu

Systém montážnych trojuholníkov sa plne prispôsobí rozsahu a statickým požiadavkám daného projektu. Voľba správneho inštalačného postupu určuje nielen celkovú tuhosť konštrukcie, ale zásadne ovplyvňuje aj finančnú náročnosť inštalácie a dimenzovanie balastu. Z praxe vyplývajú dva odlišné technické prístupy:

Varianta A: Priama horizontálna montáž (bez podkladových profilov)

Tento postup je ideálny pre menšie strešné inštalácie (garáže, prístrešky) a pre modely panelov so šírkou do cca 1150 mm (čo zodpovedá štandardným modulom s výkonom okolo 450 Wp, napr. Trina Vertex S+).

Mechanika uchytenia: Panel sa kladie „na ležato“ svojou kratšou stranou (šírkou) priamo na 1000mm preponu trojuholníka. K hliníkovému L-profilu sa fixuje bezprostredne pomocou koncových a stredových upínacích svoriek.
Statika a bezpečnosť: Pre zachovanie plnej záruky a maximálnej mechanickej odolnosti modulu proti snehu (často až 6000 Pa) vyžadujú výrobcovia uchytenie v presne definovaných upínacích zónach (zhruba v 1/4 dĺžky panelu od jeho krajov). Z tohto dôvodu nemožno trojuholníky staticky zdieľať na spojoch medzi dvoma susednými panelmi — moduly by sa upínali len za svoju krátku stranu mimo zosilnených bodov, čím by plošná nosnosť klesla pod bezpečnú hranicu a hrozilo by prelomenie skla.
Spotreba materiálu: Pre túto variantu je z hľadiska statiky nutné počítať so spotrebou striktne 2 trojuholníkov na každý jeden panel (vzdialených od seba cca 800–900 mm v závislosti od dĺžky modulu).

Varianta B: Nepriama montáž cez krížový rošt (s nosnými ALU profilmi)

Základný odborový štandard pre rozsiahlejšie plošné inštalácie, komerčné projekty a absolútna nutnosť pri použití moderných veľkoformátových panelov s výkonom 550 Wp a vyšším.

Mechanika uchytenia: Trojuholníky tu neslúžia na priame upevnenie rámu panelu, ale fungujú primárne ako základné podporné body a nositele balastu. Cez ich prepony sa horizontálne ukotvia nosné hliníkové profily (najčastejšie lišty 40×40 mm), a až na tento zosilnený rošt sa panely montujú.
Statika a flexibilita: Vzniknutý krížový rošt extrémne zosilňuje celú zostavu a eliminuje krútenie. Veterná záťaž aj hmotnosť sa rovnomerne distribuujú do väčšej plochy strešného plášťa. Technik navyše získava absolútnu voľnosť v pozicovaní panelov — montážne zóny a uchytenie svoriek už nie sú nijako obmedzené rozstupom pevných trojuholníkov.
Ekonomická úspora (TCO): Keďže ťarchu panelov aj záťaž vetra nesú primárne dlhé hliníkové profily, samotné trojuholníky sa po streche rozmiestňujú podľa statického posudku budovy v širších rozstupoch — typicky 1,2 až 1,5 metra. Pri dlhšej sérii zapojených panelov tak priemerne klesá spotreba na len 1,2 až 1,5 trojuholníka na jeden fotovoltický panel. Pri rozsiahlejších inštaláciách to generuje masívnu úsporu nákladov na základovú nosnú konštrukciu a znižuje celkové zaťaženie strechy.

Aplikácia nastaviteľných trojuholníkov podľa typu projektu a cieľovej skupiny

Trojuholníkový montážny systém je navrhnutý tak, aby pokryl statické aj legislatívne požiadavky od rezidenčných garáží po rozsiahle priemyselné parky. Nižšie uvádzame špecifické aplikácie pre kľúčové skupiny používateľov:

Inštalačné firmy a EPC kontraktori (Priemyselné a komerčné haly)

Profesionáli využijú trojuholníky primárne ako nosné podpery pre nepriamu montáž cez krížový rošt (hliníkové lišty 40×40 mm). Toto riešenie je absolútne nevyhnutné pre plošne rozsiahle inštalácie, kde sa nasadzujú ťažké veľkoformátové moduly s výkonom 550 Wp a vyšším. Rýchla zmena sklonu v krokoch 15°, 20°, 25° a 30° umožňuje projektantom presne balansovať medzi maximálnou zimnou výťažnosťou a aerodynamickým odporom budovy. Začlenenie do neinvazívnych balastných systémov chráni hydroizoláciu veľkých striech. Pri doplnení zostavy o zadné veterné štíty (deflektory) možno navyše znížiť normované zaťaženie strechy betónovým balastom až o 50 %, čo zlacňuje a urýchľuje celú realizáciu.

Správcovia bytových fondov a SVJ (Bytové domy a inštitúcie)

Pre realizácie na plochých strechách bytových domov je absolútnou prioritou statická únosnosť strechy a dlhodobá bezpečnosť bez nutnosti údržby. Použitá hliníková zliatina 6060 s hrúbkou profilu 4 mm garantuje extrémnu tuhosť proti krúteniu pod záťažou snehu a 100% ochranu proti korózii. Štandardizované rozmery základne 1000×880×430 mm optimálne a rovnomerne rozkladajú tlak cez ochranné podložky do strešného plášťa, čo vyhovuje prísnym požiadavkám statických posudkov pre staršie budovy.

Skúsení svojpomocní montéri a majitelia rodinných domov (DIY)

Pri rozširovaní FVE či inštalácii na rovné strechy garáží, pergol a prístreškov ocenia používatelia jednoduchosť priamej horizontálnej montáže. Pri ukotvení panelu „na ležato“ (napr. o štandardnej šírke 1134 mm) poskytuje 1000mm prepona rámu masívnu oporu so staticky zanedbateľným presahom len 67 mm. Zásadným benefitom pre túto skupinu je kompletnosť balenia — dodávka obsahuje integrovaný nerezový spojovací materiál (skrutky M10 DIN 933 a prírubové matice DIN 6923), takže na zostavenie a zafixovanie požadovaného uhla nie je potrebné nakupovať žiadne dodatočné montážne príslušenstvo.

Kompletný obsah balenia (sada pre 1 montážny trojuholník)

Dodávka obsahuje všetko potrebné na okamžité zostavenie a zafixovanie požadovaného uhla. Nemusíte zháňať žiadny dodatočný spojovací materiál.

4× Predvŕtaný L-profil (hliníková zliatina 6060) — presne narezané masívne diely na zloženie jednej kompletnej nosnej konštrukcie.
4× Nerezová skrutka so šesťhrannou hlavou M10×20 (DIN 933, oceľ A2) — normovaný spojovací prvok s garanciou vysokej pevnosti v strihu a dlhodobej odolnosti voči korózii.
4× Nerezová matica M10 s ozubeným lícom (DIN 6923, oceľ A2) — integrovaná príruba rovnomerne rozkladá tlak na stenu hliníka, zatiaľ čo spodné ozubenie spoľahlivo istic spoj proti samovoľnému uvoľneniu vplyvom aerodynamických vibrácií a vetra.

Technické špecifikácie

Materiál: Zliatina hliníka 6060 — Vysoká štrukturálna pevnosť a odolnosť proti poveternostným vplyvom a oxidácii.
Profil uholníka: L-profil 40 × 40 mm — Odoláva ohybu a krúteniu pod záťažou balastu aj samotných panelov.
Hrúbka materiálu: 4 mm — Poskytuje masívnu pevnú základňu certifikovanú pre vysoké zaťaženie snehom.
Rozmery základne a prepony: 1000 × 880 × 430 mm — Ideálny rozmerový štandard pre rozloženie váhy na plochej streche.
Dĺžka prepony: 1000 mm — Zabezpečuje minimálne presahy (cca 67 mm) u štandardných panelov so šírkou 1134 mm.
Nastaviteľný uhol: 15°, 20°, 25°, 30° — Flexibilita na zníženie veternej záťaže alebo optimalizáciu zimného zisku.
Spojovací materiál: 4× Skrutka M10 DIN 933 + 4× Matica M10 DIN 6923 — Kompletná nerezová sada integrovaná v balení pre okamžitú montáž.
Montážna orientácia panelov (priama): Horizontálna (na ležato) — Maximálna statická podpora pre veľké moduly.

FAQ — Časté otázky zákazníkov

1. Môžem jeden trojuholník pri priamej montáži zdieľať pre dva susedné panely?

Nie. Pri priamej montáži (varianta A bez hliníkových profilov) nemožno trojuholníky "zdieľať" na spojoch panelov. Panely by sa upínali len za svoju krátku stranu mimo predpísaných upínacích zón, čím by plošná nosnosť modulu klesla pod bezpečnú hranicu a došlo by k strate záruky od výrobcu. Na každý panel sú potrebné 2 trojuholníky.

2. Dá sa pomocou týchto trojuholníkov inštalovať panely vertikálne (na výšku)?

Pre moderné moduly (dĺžka 1762 mm a viac) priamu vertikálnu inštaláciu neodporúčame. Vznikol by presah takmer 380 mm na oboch stranách prepony a panel by bol extrémne namáhaný na ohyb. Vertikálna montáž je bezpečná len pre malé off-grid panely s dĺžkou do 1200 mm, alebo pri použití krížového roštu (varianta B).

3. Aká je odporúčaná záťaž (balast) na jeden trojuholník?

Hmotnosť balastu na nezakrytých strešných inštaláciách sa zvyčajne pohybuje medzi 40 až 80 kg na jeden trojuholník v závislosti od veternej oblasti, výšky budovy (podľa STN EN 1991-1-4) a nastaveného uhla.

4. Je možné záťaž na plochej streche nejako znížiť?

Áno. Výrazného zníženia požadovaného balastu (často až o 50 %) dosiahnete dodatočnou montážou zadných veterných štítov (deflektorov), ktoré účinne zabraňujú podfukovaniu panelov.

5. Musím k trojuholníkom dokupovať spojovací materiál na nastavenie uhla?

Nie, trojuholník je dodávaný ako kompletná sada. Balenie obsahuje potrebnú šesťhrannú skrutku M10 DIN 933 aj maticu s prírubou DIN 6923 na zafixovanie ramena v požadovanom uhle.

6. Aký je rozdiel vo využití materiálu pri montáži s krížovým roštom?

Pri montáži s krížovým roštom (nosné ALU profily natiahnuté cez trojuholníky) sa záťaž rozkladá odlišne. Trojuholníky sa umiestňujú do rozstupov cca 1,2 až 1,5 metra. Pri dlhšej sérii zapojených panelov tak v priemere vychádza spotreba 1,2 až 1,5 trojuholníka na jeden fotovoltický panel, čo šetrí rozpočet.

7. Pre aký výkon panelov je táto konštrukcia dimenzovaná?

Vďaka robustnému materiálu hrúbky 4 mm a prepone 1000 mm je systém pri horizontálnom kladení dimenzovaný pre všetky bežné panely vrátane výkonových tried 455 Wp (napr. Trina Vertex S+) a pri použití krížového roštu spoľahlivo unesie aj modely s výkonom 550 Wp a vyšším.

8. Kam presne sa umiestňuje betónový balast a ako ochrániť strechu?

Záťaž (napr. betónové obrubníky alebo zatrávňovacie dlaždice) sa skladá priamo na spodný 880mm profil trojuholníka. Na ochranu strešnej krytiny — a to najmä u mäkčených PVC fólií — je absolútne nevyhnutné podložiť kontaktné plochy trojuholníka izolačnými EPDM podložkami s dosta
